适配四轴直升机的FPV航拍摄像头结构设计

　　这款FPV摄像头的结构设计，核心围绕小型四轴直升机的航拍作业需求展开，在做结构排布的时候最先考虑的是航模飞行场景下的安装适配性——毕竟四轴直升机的机身挂载空间非常紧凑，留给外设的安装位通常只有机头前部的狭小区域，还要避开飞控天线、GPS模块的信号遮挡范围，所以整体壳体采用了切角的梯形块构型，没有多余的外凸结构，能最大限度压缩占用空间，不会在飞行过程中产生额外的风阻，也不会和机架的机臂、桨叶产生运动干涉。

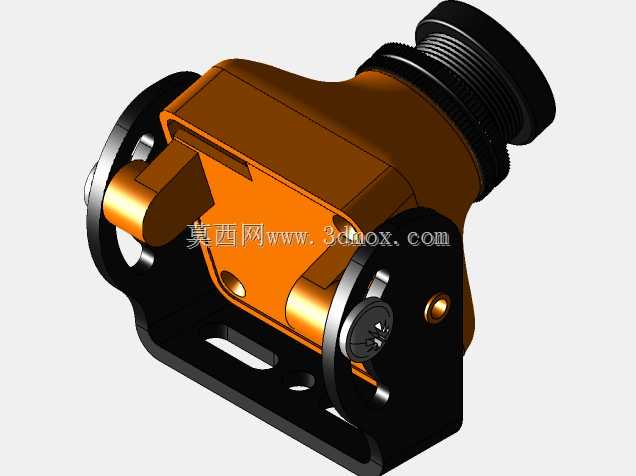

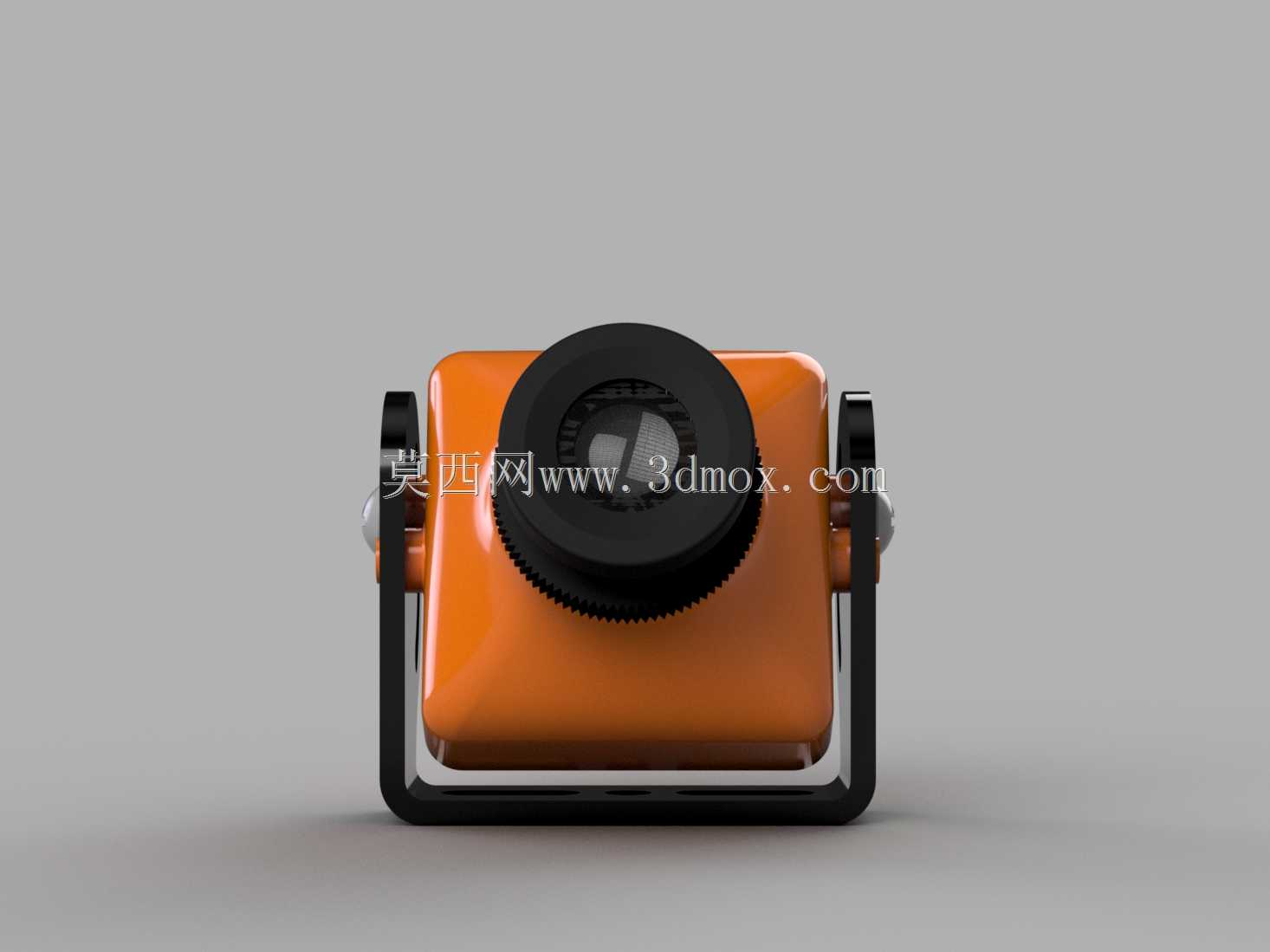

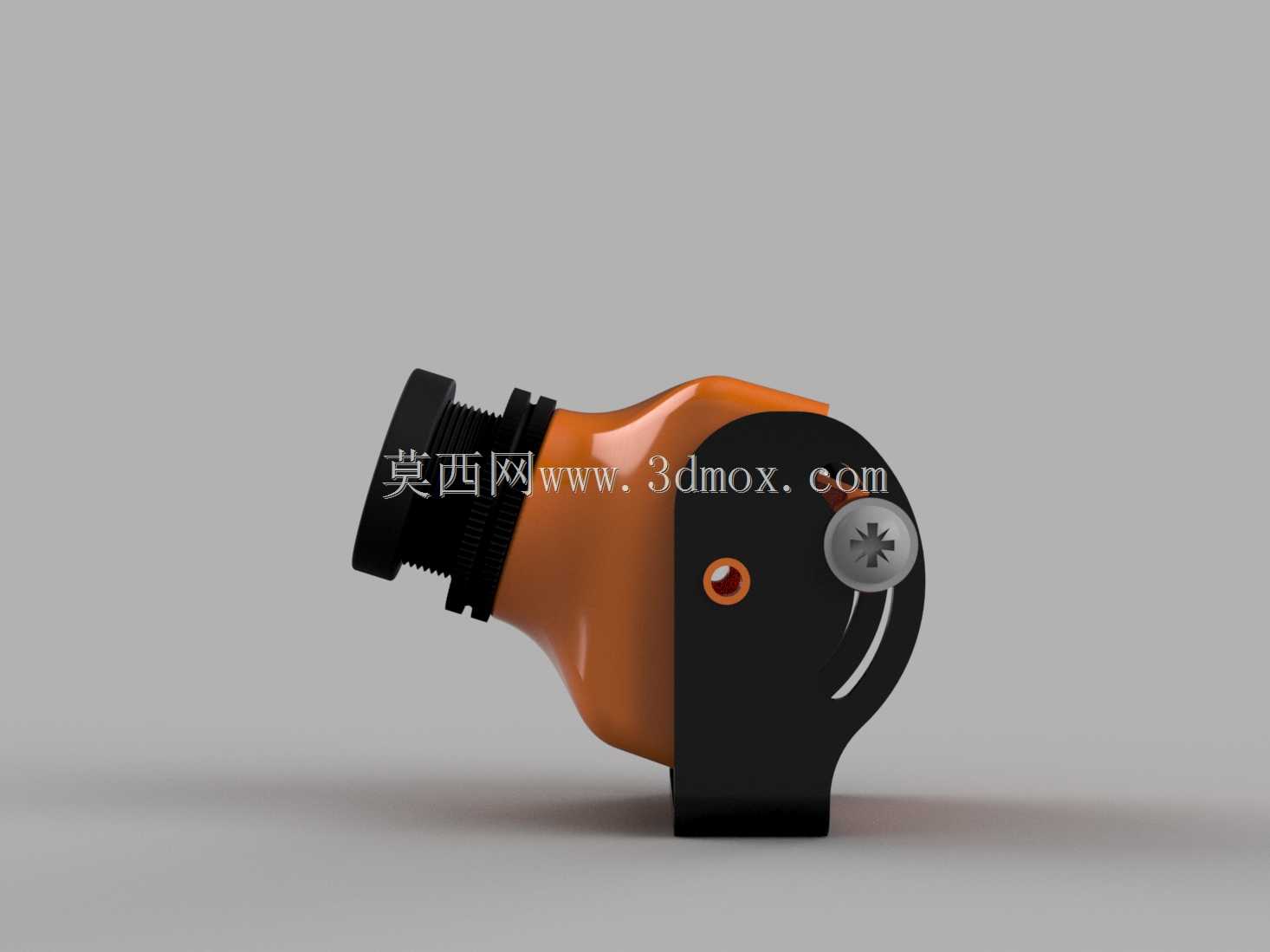

　　从功能特性来看，这款摄像头的镜头组件采用了可调俯仰角度的支架结构，支架和主体壳体之间通过阻尼转轴连接，转轴侧设置了角度锁止结构，调整到对应拍摄角度后可以通过侧边的锁止旋钮固定，不会因为飞行过程中的机身震动出现镜头角度偏移的问题，能满足不同航拍场景下的取景需求——不管是平飞时的水平视角拍摄，还是俯冲时的下俯视角取景，都能通过角度调整快速适配。镜头部分采用了标准的M12镜头接口构型，前端的镜头圈做了防滑滚花设计，后期如果需要更换不同视场角的镜头，不需要拆解壳体，直接旋转镜头就能完成焦距调整或者镜头更换，维护操作非常便捷。

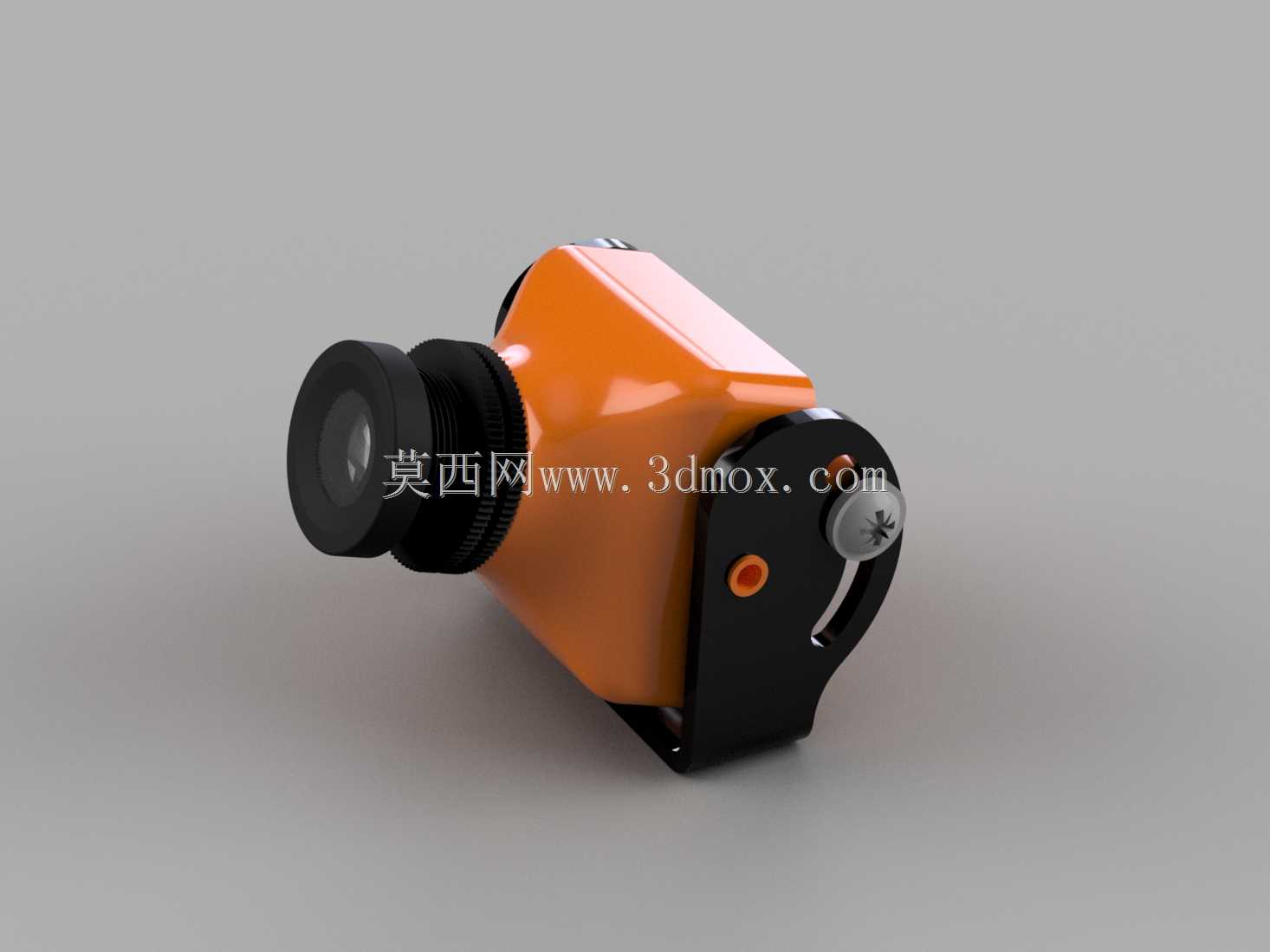

　　壳体部分的设计做了功能分区，橙色的上壳体是主容纳腔，内部用来放置图像传感器、图像处理电路板以及信号传输排线，壳体壁厚做了均匀的1.2mm壁厚设计，既保证了结构强度，又能最大限度控制整体重量，毕竟航模配件对重量敏感度极高，每多一克重量都会影响飞行续航时间和机动性能。黑色的下支架部分是安装基座，基座底部预留了两个标准的航模安装孔位，孔距匹配市面上主流的小型四轴直升机摄像头安装座尺寸，不需要额外做转接件就能直接固定在机架上，安装孔周边做了局部加厚处理，避免飞行震动导致安装孔开裂。侧边的走线槽做了内凹设计，视频传输线和供电线可以顺着线槽排布，不会出现线材外飘被桨叶打到的风险。

　　在设计思路上，这款摄像头没有追求冗余的复杂功能，所有结构设计都服务于航模飞行的实际使用场景：壳体的边角全部做了R2的圆角处理，一方面是减少飞行时的风阻系数，另一方面也能在飞行器出现轻微炸机的时候，避免尖锐边角磕碰损坏机架或者其他电子元件；转轴部分的阻尼力度经过反复调校，既不会因为太松导致角度自行变化，也不会因为太紧导致角度调整困难，哪怕是戴着手套在户外飞行场地操作，也能单手完成角度调整。安装边界的尺寸控制上，主体部分的最大宽度控制在30mm以内，整体高度不含镜头的部分控制在25mm，镜头伸出长度控制在12mm，安装后突出机架的尺寸非常小，能适配250级到450级的绝大多数小型四轴直升机的安装空间，不会出现因为尺寸过大无法安装的问题。

　　从实际应用场景来说，这款摄像头除了适配四轴直升机的航拍需求，也可以安装在固定翼航模、小型穿越机上作为第一视角飞行的图像采集设备，结构上的通用安装孔位设计让它的适配范围更广，不需要修改结构就能直接适配不同类型的航模机架。壳体的分模线做了隐藏式设计，上下壳体的拼接缝位于侧面的折线位置，既方便注塑生产的时候脱模，也能避免拼接缝处积累灰尘或者雨水，在小雨天气或者多尘的户外飞行场地使用时，也能对内部的电子元件起到基础的防护作用。镜头前端的镜圈做了高出镜片0.8mm的防护边，哪怕摄像头正面轻微磕碰，也不会直接接触到镜片，降低镜片刮花或者碎裂的风险。供电接口的位置设计在壳体尾部，和安装面齐平，插上供电线之后线材会顺着机架方向排布，不会突出到壳体外侧影响气动外形，整体的结构排布完全围绕航模飞行的实际使用需求做优化，没有多余的装饰性结构，每一处结构设计都对应实际使用中的具体痛点。
