标准比赛用网球曲面结构三维数模

　　日常接触的网球看似结构简单，实则曲面造型有不少值得结构设计从业者推敲的细节，做这类球类产品的三维建模，不能只做一个光滑球体敷衍，要贴合实际生产与使用的需求。先从实际应用场景说起，这类网球模型可用于体育用品生产的开模前结构验证、运动场景的动力学仿真、体育教学演示教具开发，也能作为球类曲面建模的练习案例，帮助新手理解复杂包覆曲面的构建逻辑。

　　从产品功能特性来看，网球的核心使用需求是落地后弹性均匀、飞行过程中气动特性稳定，这就对球体表面的接缝造型、曲面弧度公差有严格要求。实际建模时，首先要确定球体的基准直径，标准比赛用网球的直径范围在65.4mm到68.6mm之间，建模时取中间值67mm作为基准球径，能兼顾不同规格产品的适配性，球体的壁厚按照常规橡胶内胆加毛毡外层的结构设置，内胆壁厚控制在3mm左右，外层包覆层厚度1.5mm，整体装配后不会超出标准尺寸边界。

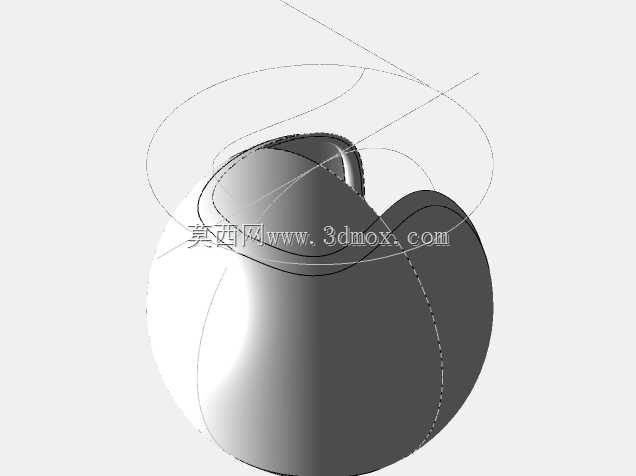

　　设计思路上，不能直接用旋转凸台生成球体后直接切缝，那样做出来的接缝是生硬的直角边，既不符合实际产品的热压合工艺，也会影响仿真时的气动参数计算。正确的建模逻辑是先构建基准球体，然后绘制网球表面标志性的S形接缝曲线，这里要注意曲线是包覆在球面上的空间曲线，不能用平面样条线投影，否则会出现曲面褶皱。绘制曲线时要控制接缝的宽度，实际产品的接缝压合宽度在4mm左右，接缝处做0.5mm的圆角过渡，模拟毛毡包覆后的平滑边缘，避免应力集中——实际生产中如果接缝处棱角过于尖锐，使用过程中很容易出现毛毡起翘、内胆开裂的问题。

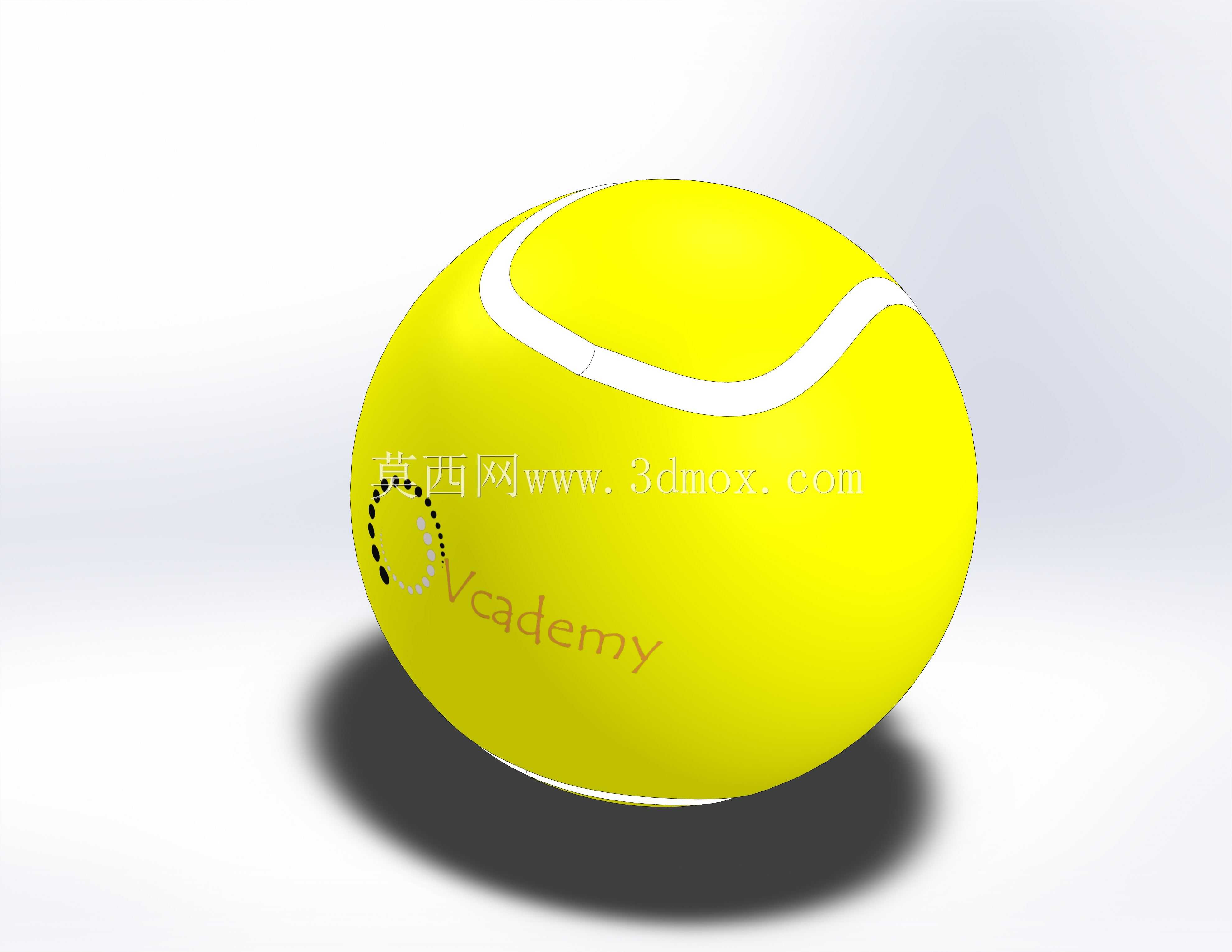

　　很多新手建模时容易忽略球体表面的纹理细节，这里不需要做每一根毛毡纤维的建模，那样会导致文件量过大，不适合装配和仿真使用，只需要在曲面表面做均匀的微凹凸纹理，纹理深度控制在0.2mm，既能还原真实网球的表面质感，也能在渲染或者动力学仿真时，正确模拟球体与地面、球拍接触时的摩擦力参数。另外，球体上的标识区域要提前预留平整的曲面位置，标识区域的弧度要和球面完全贴合，不能出现贴图拉伸的问题，这部分在做产品渲染或者生产丝印定位时非常实用。

　　从安装与适配边界来说，这个模型可以直接导入到体育器材的装配体中，比如网球发球机的进球轨道适配、网球拍击球面的碰撞仿真、网球收纳筒的容量校核，都可以直接调用这个数模，不需要额外调整尺寸。建模时所有曲面都做了G2连续处理，没有破面、重叠面的问题，不管是导入到结构仿真软件做受力分析，还是导入到CAM软件做模具加工，都不会出现几何错误。

　　实际工程应用中，这类球类模型的曲面构建逻辑还可以延伸到其他产品上，比如球形阀门的阀芯造型、球形储罐的曲面分块、玩具弹力球的结构设计，核心都是空间包覆曲线的构建和曲面连续的处理。做这个模型的时候，特意把接缝的压合结构做了实体化处理，不是单纯的曲面分割，而是模拟了实际生产中两片毛毡热压粘合的结构，接缝处的重叠量设置为1mm，和实际生产的工艺参数一致，做模具设计的时候可以直接参考这个结构拆分型腔，不需要二次修改。

　　另外要注意的是，网球的重心必须在球心位置，建模时所有特征都是完全对称的，不会出现重心偏移的问题，这一点对于做飞行轨迹仿真、弹跳特性仿真至关重要，如果模型特征不对称，仿真出来的弹跳轨迹会出现无规律偏移，完全没有参考价值。建模时的基准轴选择穿过球心，分别对接缝的两个端点，方便后续做装配定位时快速匹配坐标系，不需要额外建立参考基准。
