SolidWorks构建的电吉他实体结构三维数模

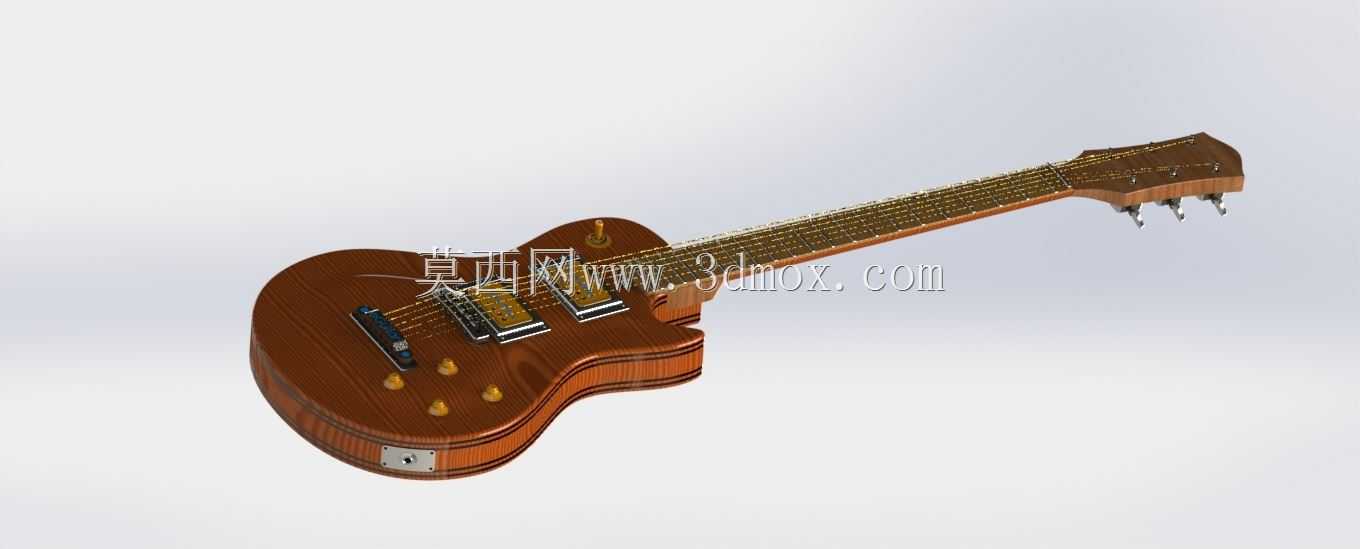

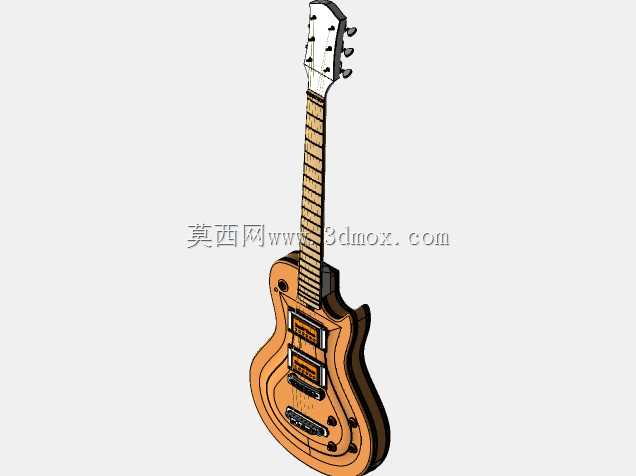

　　本次呈现的电吉他三维数模，完整还原了实心电声吉他的全装配结构，覆盖琴身、琴颈、琴头、拾音组件、弦枕、琴桥、调音旋钮、控制旋钮、输出接口等全部核心部件，可直接用于乐器结构设计验证、装配干涉检查、加工工艺推演以及教学演示场景。从实际应用场景来看，该模型既可以作为乐器制造企业新品研发阶段的结构验证载体，也能作为职业院校机械设计、乐器制造相关专业的三维建模教学案例，同时还能为文创产品开发、虚拟场景乐器资产搭建提供精准的结构参考。

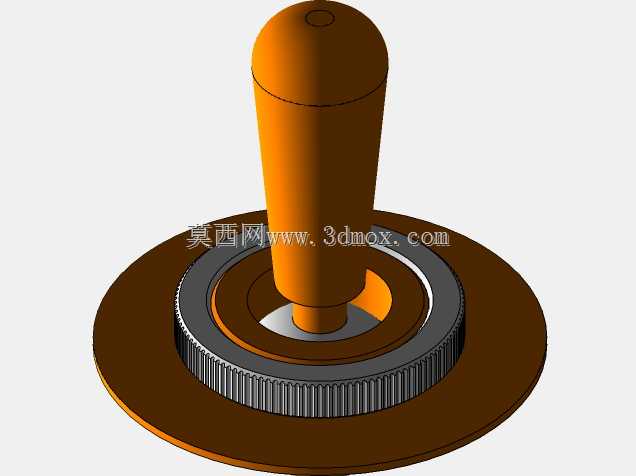

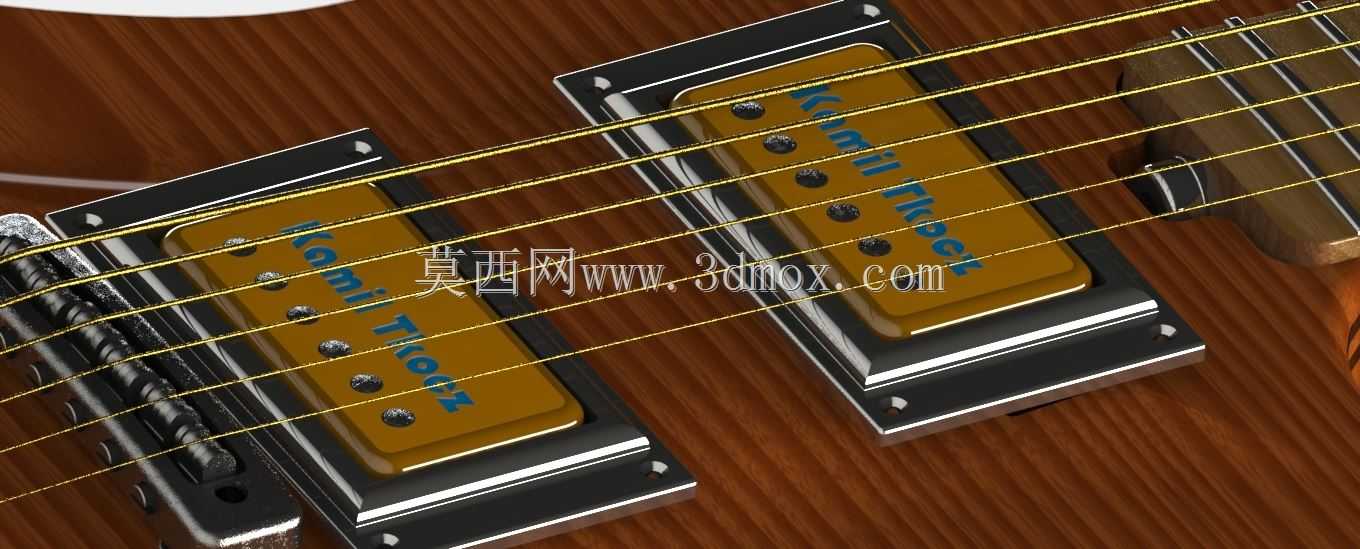

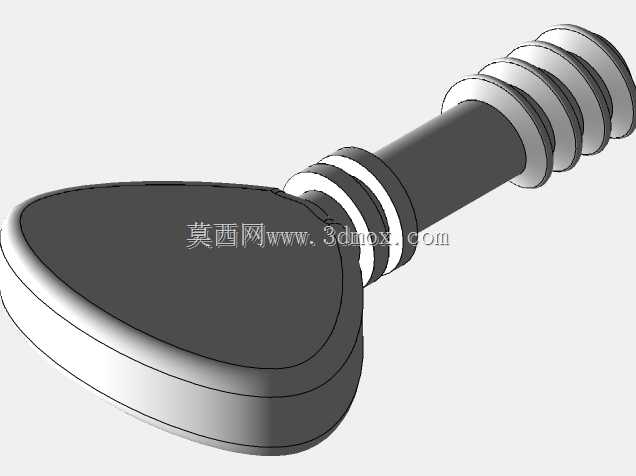

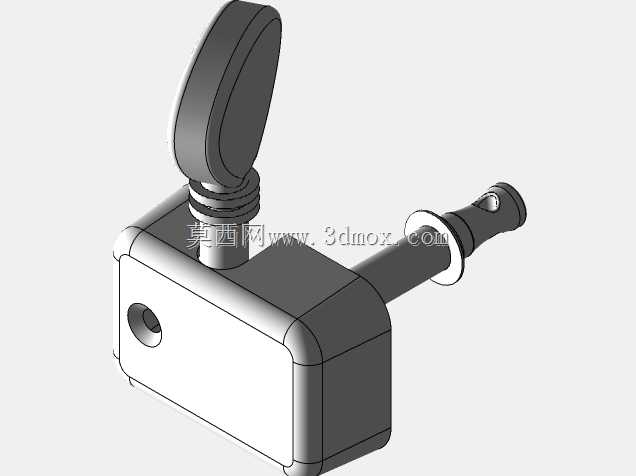

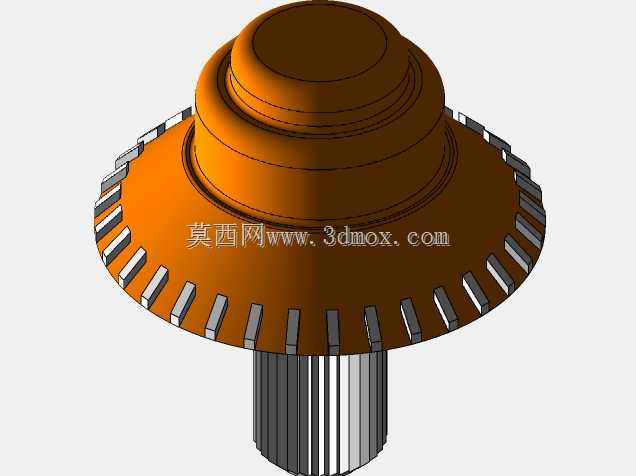

　　在产品功能特性层面，该模型还原的实心电吉他，依靠琴身搭载的双线圈拾音器将弦振信号转化为电信号输出，琴身正面设置的四个控制旋钮分别对应两个拾音器的音量调节与音色调节，可实现不同拾音组合的音色切换；琴头位置的六个封闭式调音旋钮，可通过旋转调整每根琴弦的张紧度，完成音高校准；琴颈指板上的品丝按照十二平均律的音程关系排布，按压不同品丝位置可改变琴弦有效振动长度，输出对应音高的音符；琴身底部的金属输出接口可连接音频线缆，将拾音器采集的信号传输至效果器与音箱设备，完成声音的放大与修饰。

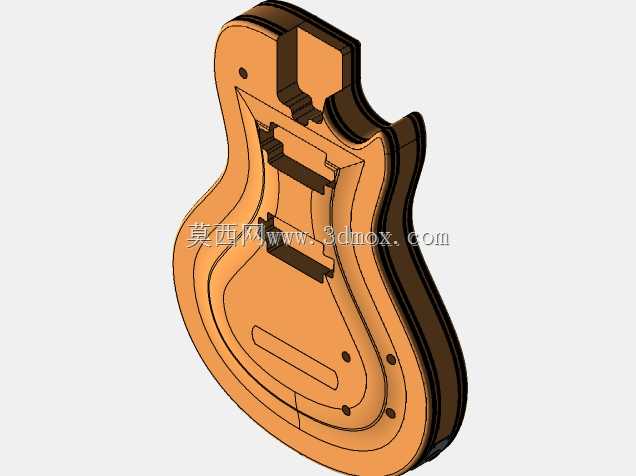

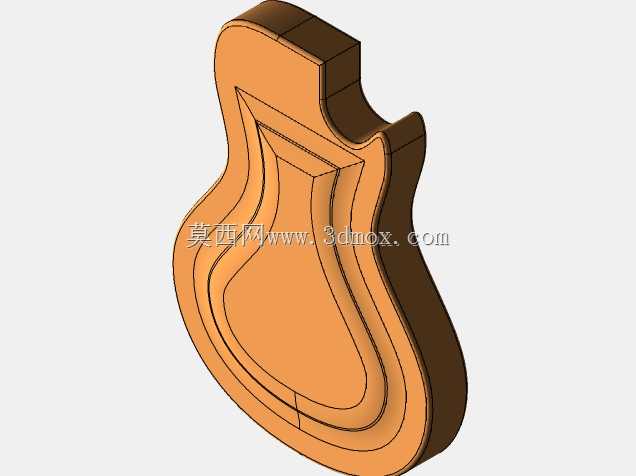

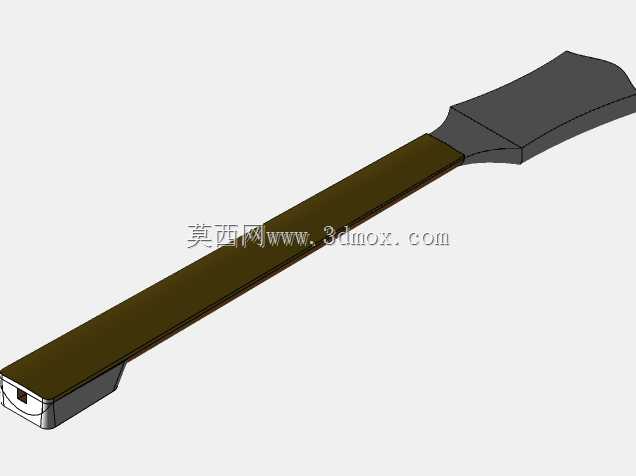

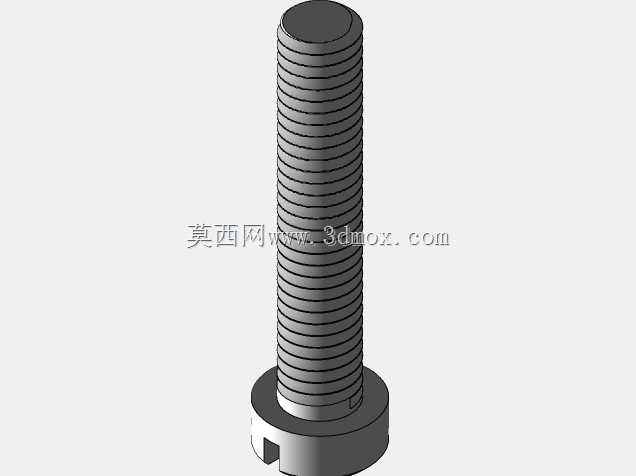

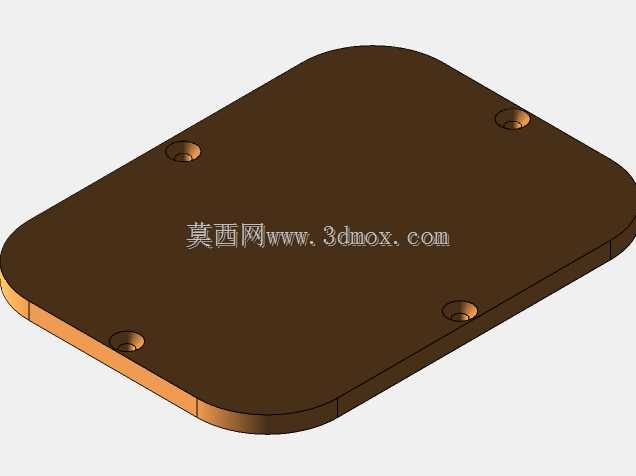

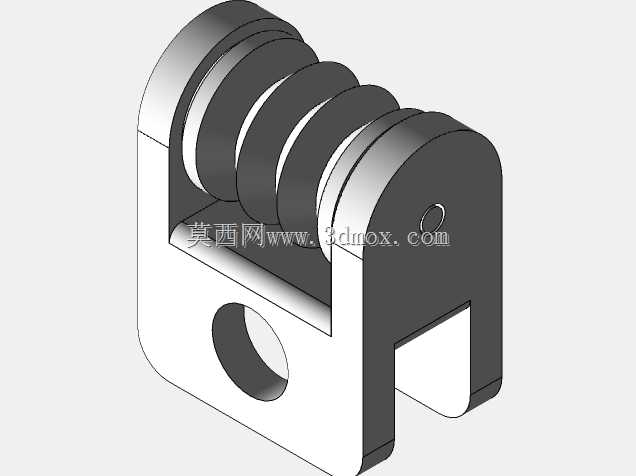

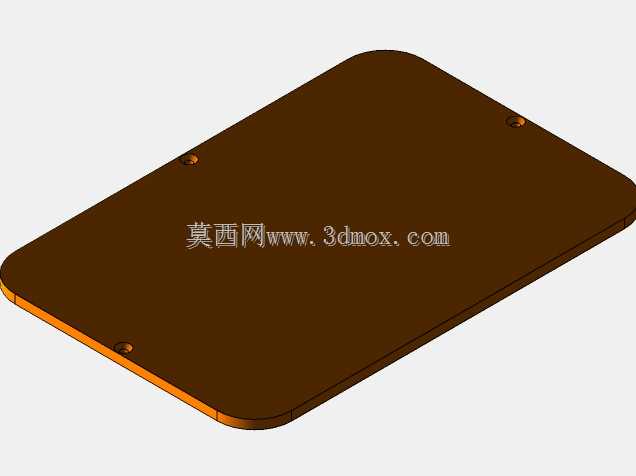

　　设计思路上，该模型采用自顶向下的装配设计逻辑，首先确定吉他的有效弦长基准，以此为核心定位琴桥与琴头弦枕的相对位置，确保琴弦振动长度符合电吉他的通用设计规范；琴身采用多层实木压合的分层结构设计，模型中还原了不同木材层的拼接边界，既保证琴身结构强度，也能通过不同木材的声学特性搭配优化共振表现；琴颈与琴身采用插接式连接结构，预留了安装定位面与紧固螺丝孔位，可保证装配后琴颈与琴身的相对位置精度，避免出现弦距过高或打品的问题；所有金属零部件包括拾音器外壳、旋钮、琴桥、调音旋钮、输出接口均采用独立零件建模，还原了真实零件的倒角、表面纹理与装配间隙，整体装配完成后无结构干涉，各活动部件的运动范围符合实际使用要求。

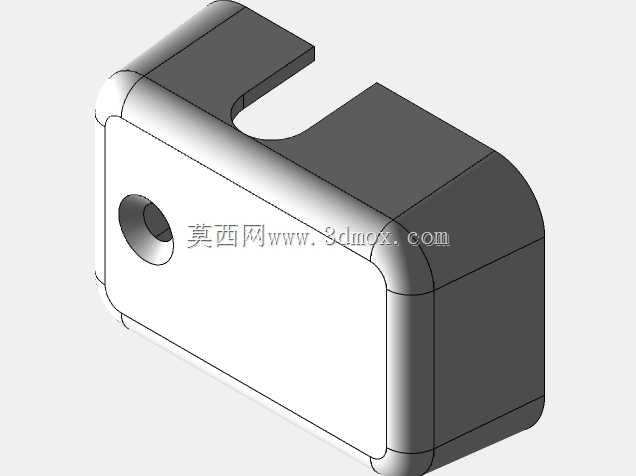

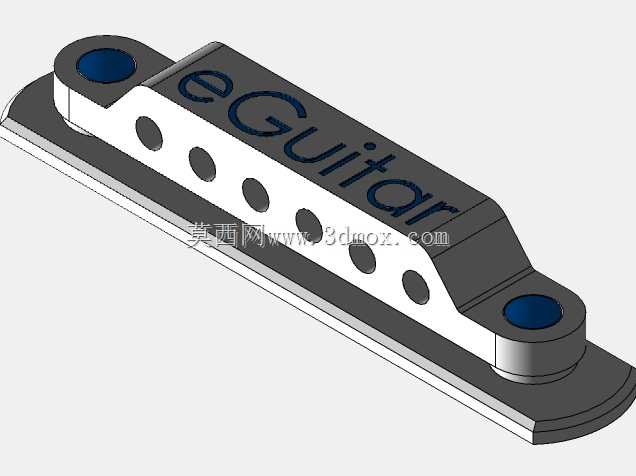

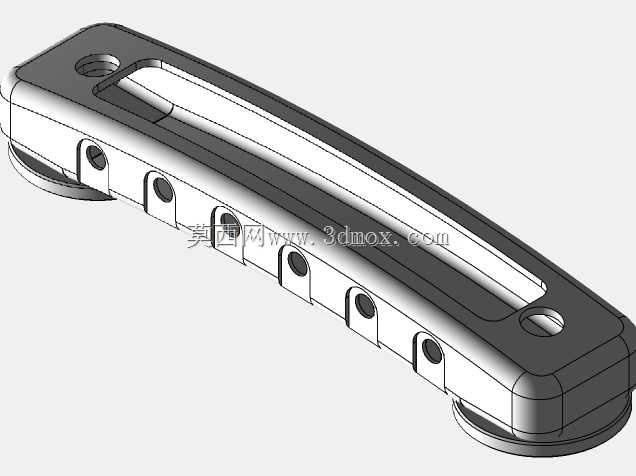

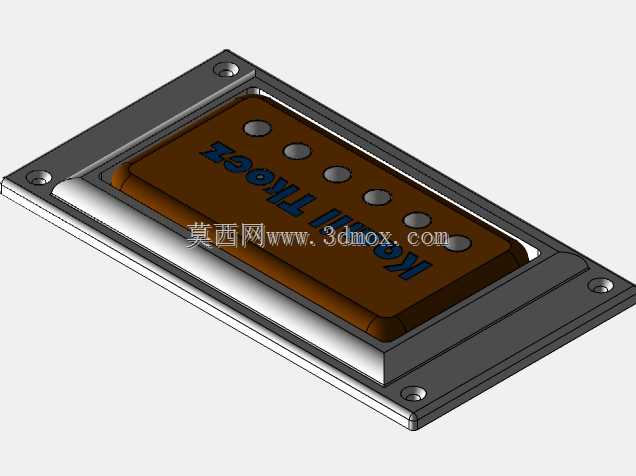

　　从外形尺寸与安装边界来看，该模型还原的电吉他总长度约980mm，琴身最宽处约330mm，琴身厚度约45mm，琴颈有效长度约650mm，指板宽度在琴枕位置约43mm，在琴身连接位置约56mm，符合常规量产实心电吉他的尺寸规范。安装边界层面，琴颈与琴身的连接定位面公差控制在0.1mm以内，确保装配后琴颈中心线与琴身中心线重合度偏差不超过0.05mm；拾音器安装槽位的尺寸与通用双线圈拾音器的安装尺寸匹配，可直接替换不同型号的同规格拾音器；琴桥安装孔位采用标准间距设计，适配常规固定式电吉他琴桥的安装要求；调音旋钮的安装孔直径与孔位间距符合封闭式吉他旋钮的通用安装标准，无需二次修改即可完成配件装配；控制旋钮的电位器安装孔深度与直径匹配常规16mm直径的吉他电位器，输出接口的安装位适配标准6.35mm大二芯音频插座。

　　在结构细节处理上，模型还原了琴身边缘的圆弧倒角，避免使用过程中出现硌手的问题；指板品丝的凸起高度与宽度符合实际演奏的触感要求，品丝两端做了圆弧处理，避免划手；琴身背面预留了背带钉的安装孔位，可适配常规吉他背带的安装；所有零部件的装配关系均按照实际生产的装配顺序设置，可生成爆炸视图用于装配工艺指导，也可导出工程图用于零部件的加工生产。对于三维建模从业者而言，该模型可作为复杂曲面装配建模的参考案例，学习如何在保证外观曲面流畅度的同时，兼顾内部结构的装配合理性与加工可行性；对于乐器设计从业者而言，该模型可作为基础版型，通过修改琴身外形、拾音器配置、琴颈连接方式快速衍生出不同型号的电吉他设计方案，缩短新品研发的周期。
