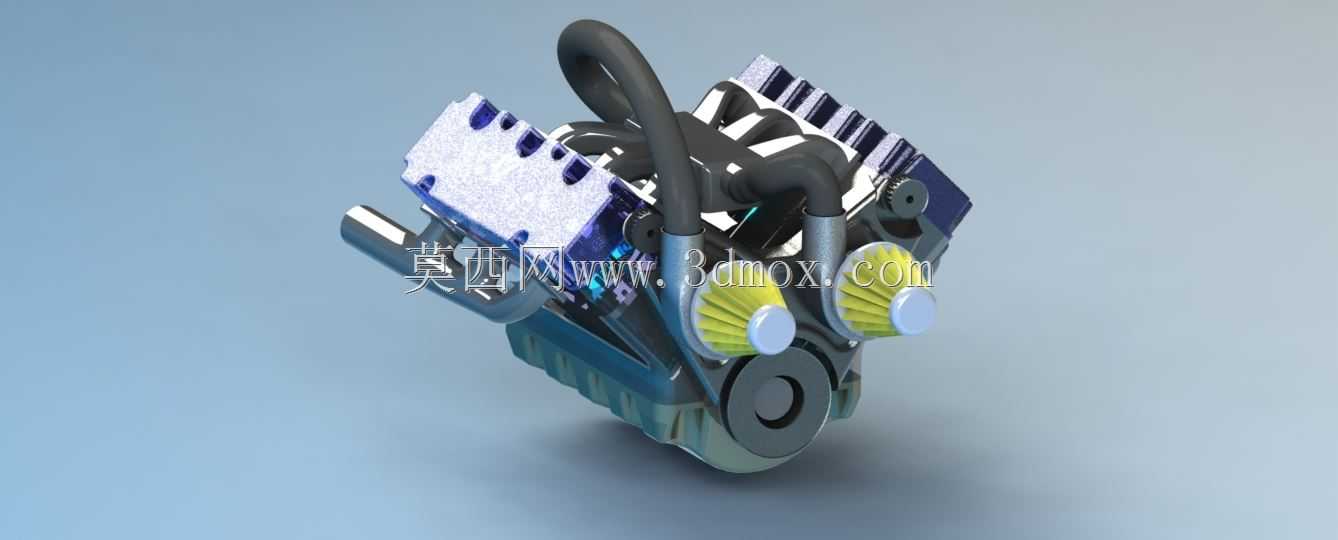

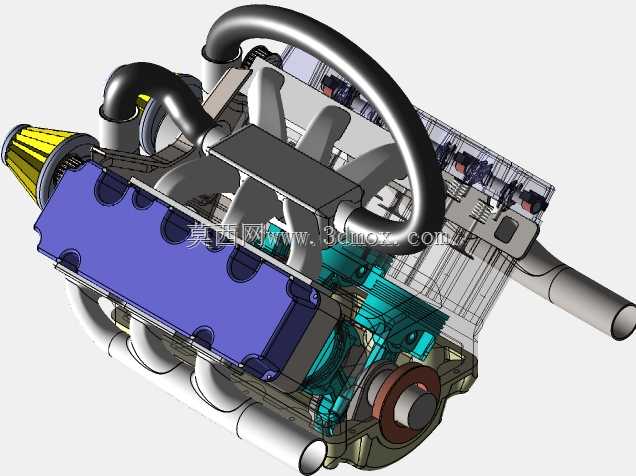

乘用车V型六缸动力总成结构展示

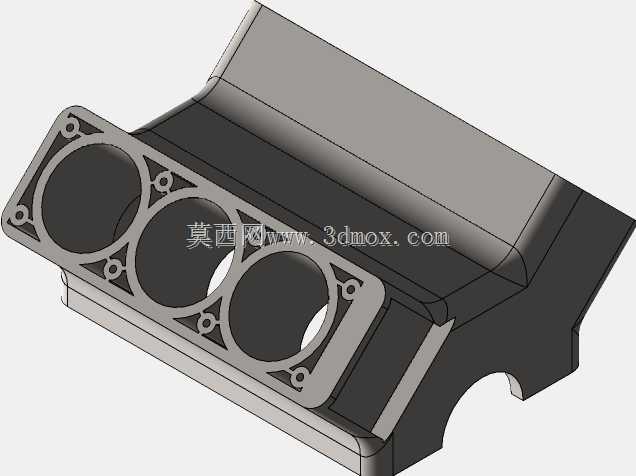

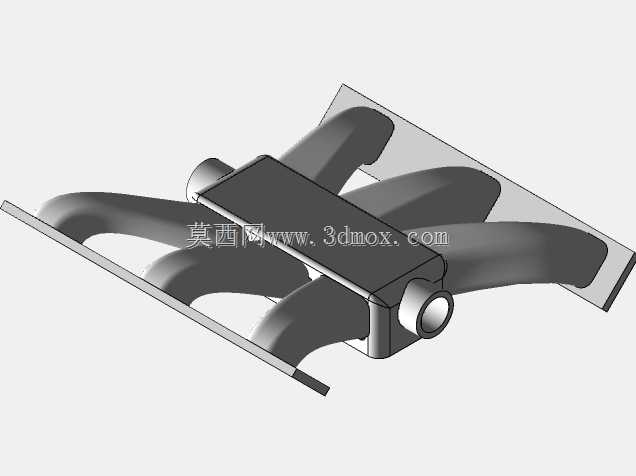

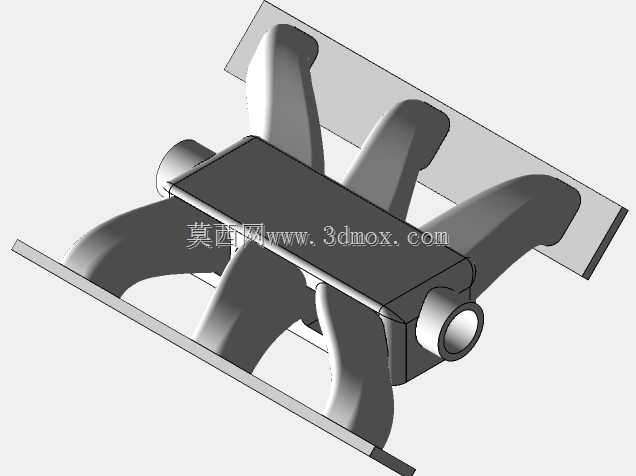

　　这款V型六缸动力装置的结构设计，首先围绕乘用车前置后驱、四驱车型的机舱布局约束展开，两侧缸体呈60度夹角排布，相比直列六缸结构能缩短近三分之一的轴向长度，适配多数中型、中大型乘用车的前舱横向安装空间，同时抵消一阶往复惯性力矩，从结构根源降低运转时的整机振动，减少额外平衡轴的布置需求，压缩整机自重。从实际应用场景看，这类动力单元多用于对动力输出平顺性、中高转速扭矩储备有要求的乘用车型，覆盖日常通勤、高速巡航、轻度越野等多工况使用需求，相比同排量直列机型，V型布局的重心更低，能优化整车前轴轴荷分布，提升转向操控的跟随性。在功能特性层面，模型完整还原了进排气歧管的排布逻辑，两侧缸盖的进气道朝向V型夹角内侧，缩短进气路径长度，降低进气阻力，

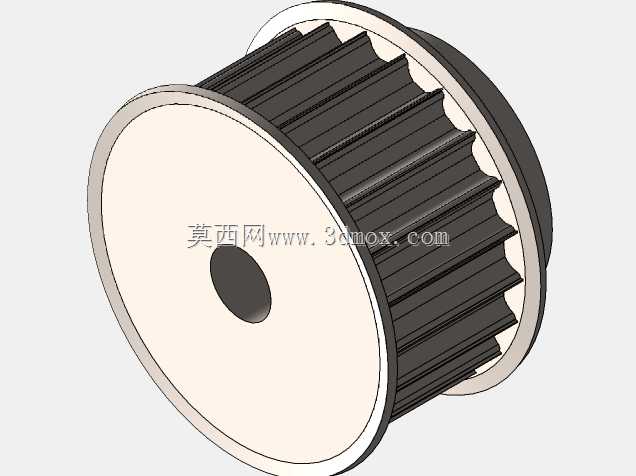

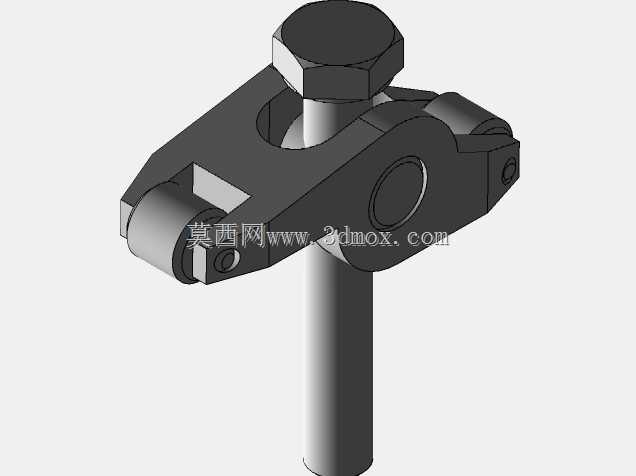

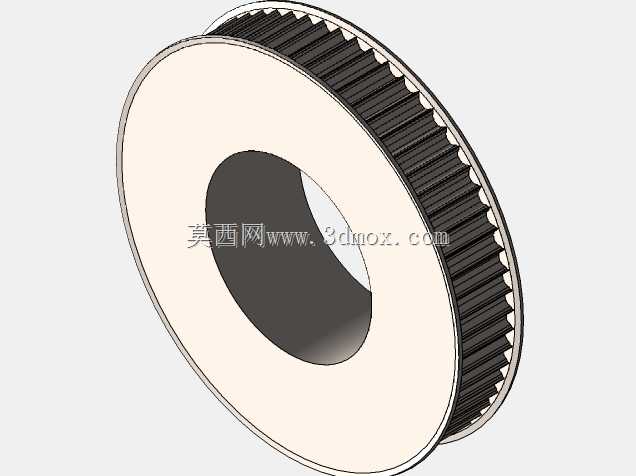

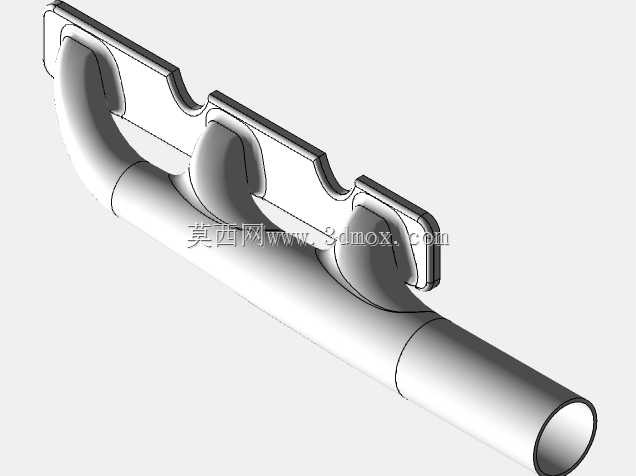

　　排气歧管布置在缸体外侧，方便对接三元催化、排气中段的安装位，同时预留了散热管路、线束接插件的布置空间，避免实车装配时出现管路干涉。设计过程中，首先要明确整机的安装边界：缸体前端的轮系安装面预留了发电机、空调压缩机、水泵的带轮安装位，对接前端轮系的张紧机构安装点位置公差控制在0.1mm级，避免皮带运转时出现偏磨、跳齿问题；缸体后端的飞轮壳对接面匹配变速箱输入轴的同轴度要求，定位销孔的位置精度直接影响动力传输的平顺性，建模时需要严格对齐曲轴中心与变速箱输入轴的同轴基准。油底壳的造型做了适配前副车架的避让设计，最低点预留了足够的离地间隙，避免车辆通过起伏路面时磕碰油底壳造成机油泄漏。配气机构的凸轮轴、气门挺柱、

　　气门弹簧的结构在模型中做了等比例还原，双顶置凸轮轴的布置能独立控制进排气门的开闭正时，配合可变气门正时机构的安装位预留，可实现不同转速下的配气相位调整，兼顾低转速扭矩输出与高转速功率储备。冷却系统的水道布局在缸体、缸盖内部做了等壁厚设计，保证各缸冷却均匀，避免出现局部过热导致的缸体变形、拉缸等故障，水道的进出口位置对接整车冷却循环的管路走向，减少管路弯折角度，降低冷却液流动阻力。润滑系统的主油道沿缸体V型夹角中心布置，能以最短路径向两侧缸盖的配气机构、曲轴主轴颈、连杆轴颈供给压力机油，机油泵的安装位位于缸体前端，由曲轴直接驱动，减少传动环节的动力损耗。建模过程中，所有连接螺栓的孔位都做了标准化处理，采用整车通用的螺栓规格，

　　减少售后维修时的工具适配难度，各密封面的宽度、密封胶槽的尺寸都符合密封设计规范，保证机油、冷却液、进气的密封可靠性，避免出现三漏问题。从安装匹配角度看，整机的悬置安装点分布在缸体两侧的加强筋位置，悬置软垫的安装面做了平面度处理，能将整机振动有效隔离，避免传递到车身影响驾乘舒适性，进气歧管上的节气门安装位、传感器安装孔都做了通用化设计，可匹配不同排量调校的进气流量传感器、电子节气门，覆盖不同功率版本的车型配置需求。
