小型机器人用六角单头螺柱连接件

　　做小型桌面级机器人结构设计的时候，这类带外螺纹的六角单头螺柱是很常用的间隔连接件，很多刚入行的结构工程师容易忽略这类小零件的安装边界，最后打样装配时才发现干涉或者锁紧力不足的问题。这类零件主要用在小型机器人的层板连接场景，比如控制电路板与机身框架的间隔固定、传感器安装支架与主体结构的连接，既可以起到支撑间隔的作用，也能通过端部的外螺纹实现快速锁紧，不需要额外搭配双螺母，在空间紧凑的小型机器人内部，能有效减少紧固件占用的装配空间。

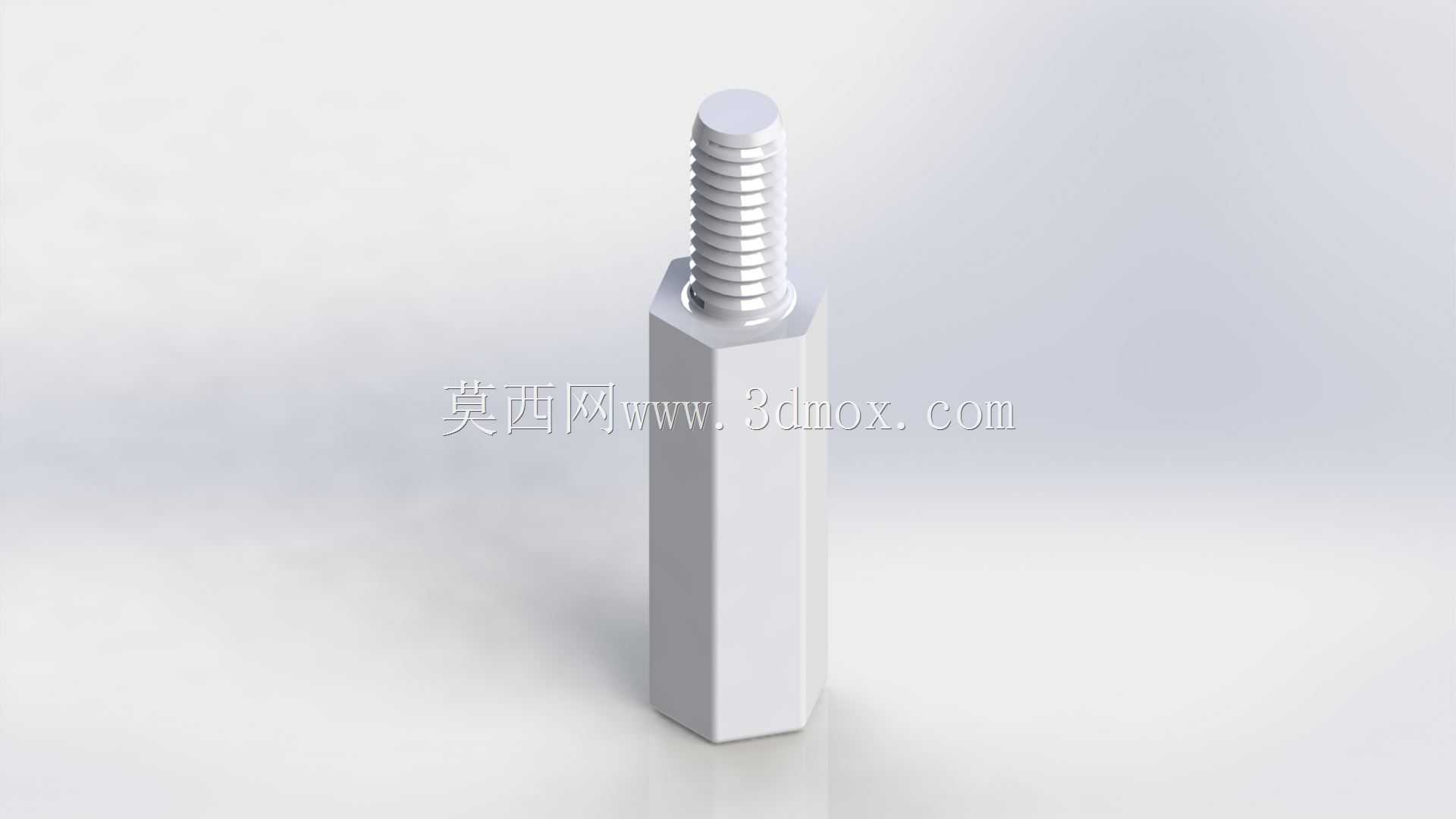

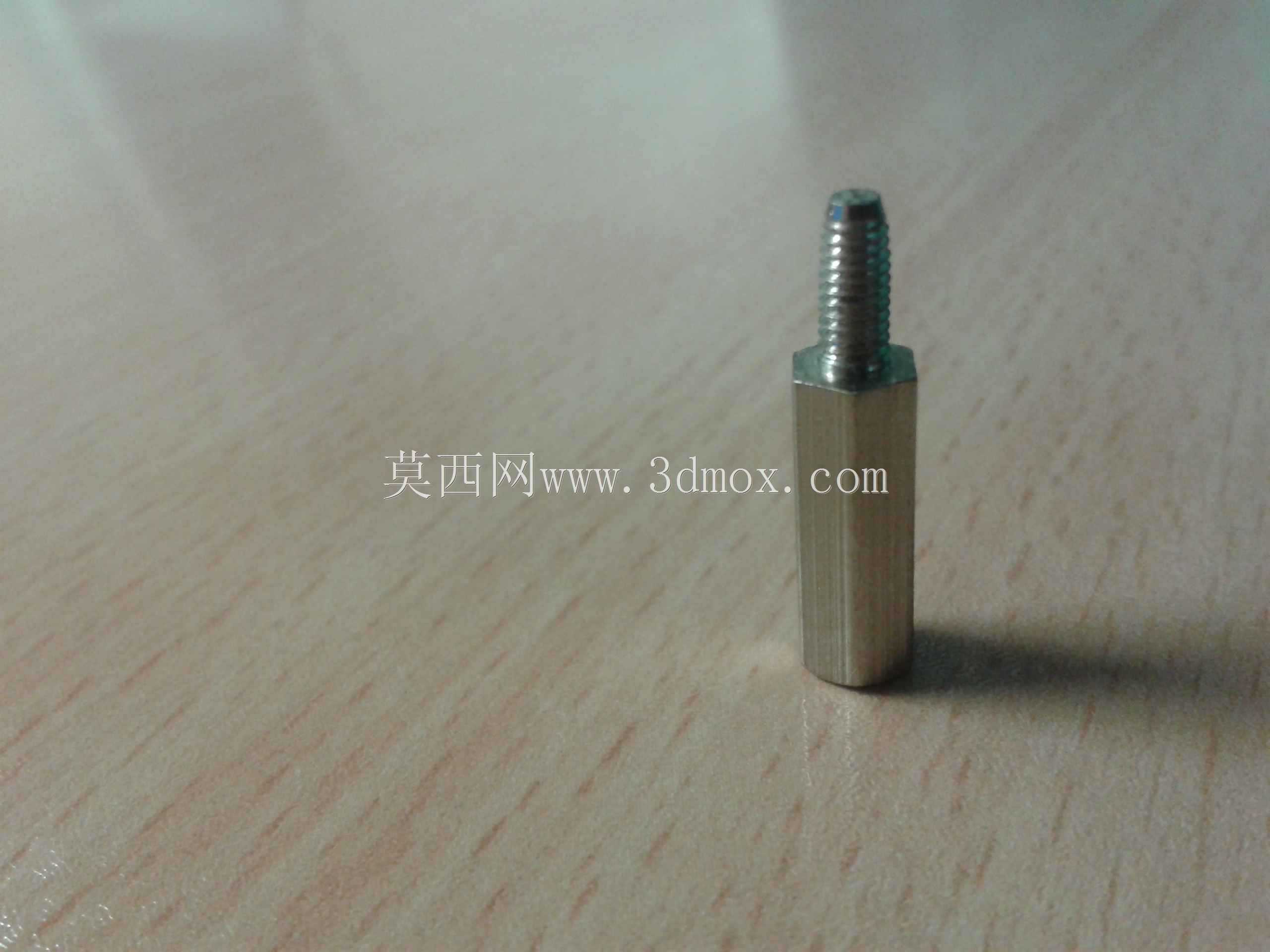

　　从功能特性上看，这款螺柱的主体采用六角柱结构，不是常见的全螺纹螺柱或者圆形间隔柱，六角结构的核心作用是装配时可以用开口扳手或者套筒卡住柱体施加扭矩，避免拧紧螺纹的时候柱体跟转，这在小型设备内部操作空间有限的场景下非常实用，不需要额外预留工具避让圆形柱的旋转空间，只要能卡住六角对边就能完成锁紧作业。端部的外螺纹采用标准公制粗牙螺纹，适配常规的机械加工螺纹孔或者标准螺母，不需要定制特殊规格的锁紧件，采购和替换成本都比较低。

　　设计这类螺柱的时候，首先要确定的是六角柱的对边尺寸，这个尺寸直接决定了装配时的工具适配性，同时也要考虑安装边界：六角柱的外接圆直径不能超过安装位置的预留孔径，否则柱体无法穿过安装孔；其次是光杆六角段的长度，这个长度就是实际的支撑间隔高度，设计时要预留0.1到0.2mm的压缩余量，避免因为零件加工公差导致层板压合不严，出现电路板松动或者传感器定位偏移的问题；端部螺纹的长度要根据锁紧件的厚度确定，一般要保证螺纹拧入深度不小于螺纹公称直径的1.5倍，才能达到足够的锁紧强度，避免机器人运行过程中因为振动导致螺纹松脱。

　　实际选型应用的时候，还要注意螺柱的材质匹配，小型机器人负载不大的场景下，常规不锈钢材质就可以满足强度要求，同时具备不错的防锈能力，如果是有轻量化要求的场景，也可以选用铝合金材质的同规格螺柱，但是要注意铝合金螺纹的锁紧扭矩不能过大，否则容易滑牙。安装时要注意，六角柱的端面要与安装面完全贴合，不能出现倾斜，否则会导致支撑的板件受力不均，长期运行后容易出现板件变形，尤其是固定电路板的位置，板件倾斜还可能导致板上接插件对接不到位，出现接触不良的问题。另外这类螺柱的螺纹端不要过度拧入，避免螺纹顶到安装面的底部，导致六角柱的支撑端面无法贴合，起不到预设的间隔作用，实际装配时可以先手动拧入螺纹到手感有阻力的位置，再用扳手拧1/4圈左右就可以达到足够的锁紧力，不需要施加过大的扭矩。

　　在小型机器人的行走模块、舵机支架连接位置，也经常会用到这类螺柱，相比全螺纹的螺丝加套筒的间隔方式，这种一体结构的六角螺柱零件数量更少，装配效率更高，也不会出现套筒移位掉落的问题，在批量装配的小型机器人产品中，能有效降低装配工时，提升组装一致性。设计建模的时候，要注意六角柱与螺纹段的同轴度公差，一般控制在0.05mm以内，避免装配后出现偏心，导致板件安装孔位错位；螺纹收尾的位置要做退刀槽处理，避免螺纹加工的余痕影响六角端面的贴合度，退刀槽的宽度不要超过1mm，避免降低螺柱整体的结构强度，毕竟小型机器人运行时的振动虽然不大，但长期交变载荷下，应力集中在退刀槽位置也可能出现断裂的问题。
