电力设备用涡轮机叶轮结构三维设计

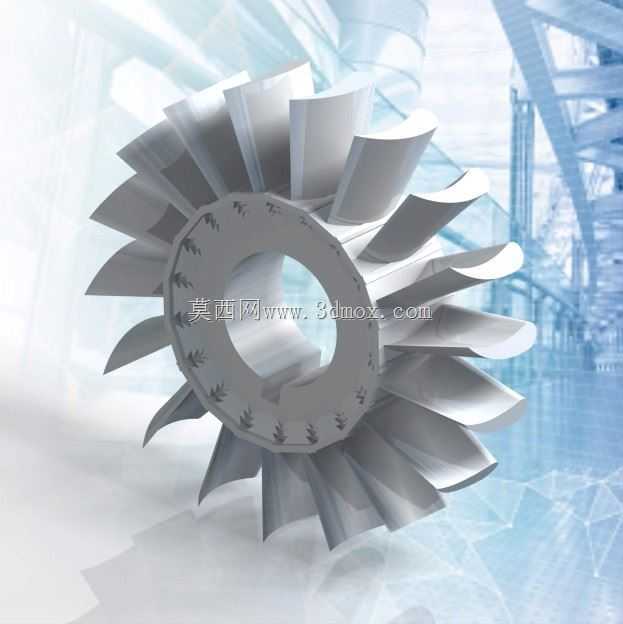

　　在电力变压配套的动力转换单元、小型分布式能源透平装置中，涡轮机叶轮是完成流体动能向机械能转换的核心做功部件，本次建模的涡轮结构，针对中低压工况下的流体冲转特性做了针对性的型线优化，可直接适配电力辅机、小型工业透平的动力端装配需求。从实际工程应用场景来看，这类带空间扭曲叶片的涡轮结构，除了电力行业的透平发电机组，也可在工业尾气能量回收、小型增压装置、流体输送动力单元中作为核心做功元件使用，其运行过程中直接承接高温或带压流体的冲击，叶片型线的精度直接决定了能量转换效率，也直接影响整套设备的运行稳定性。

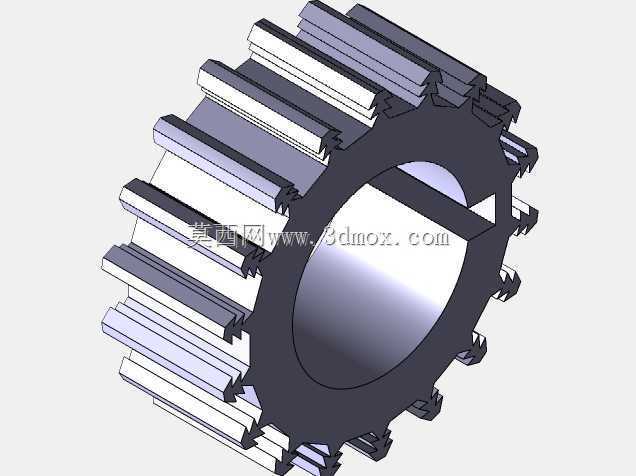

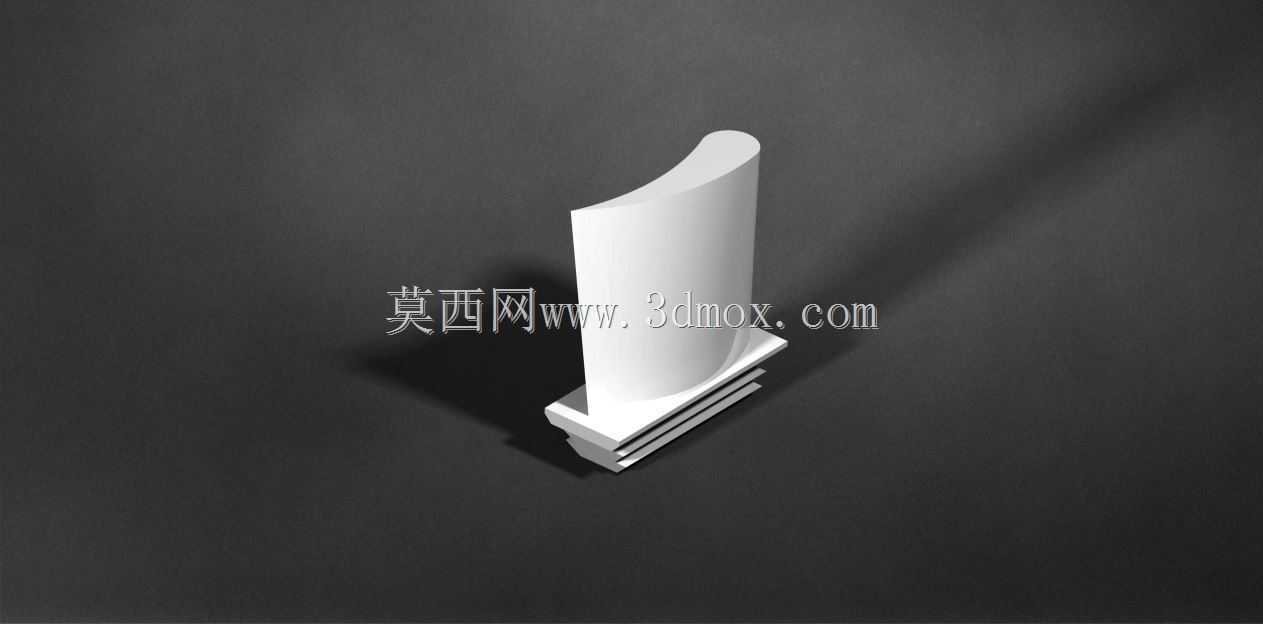

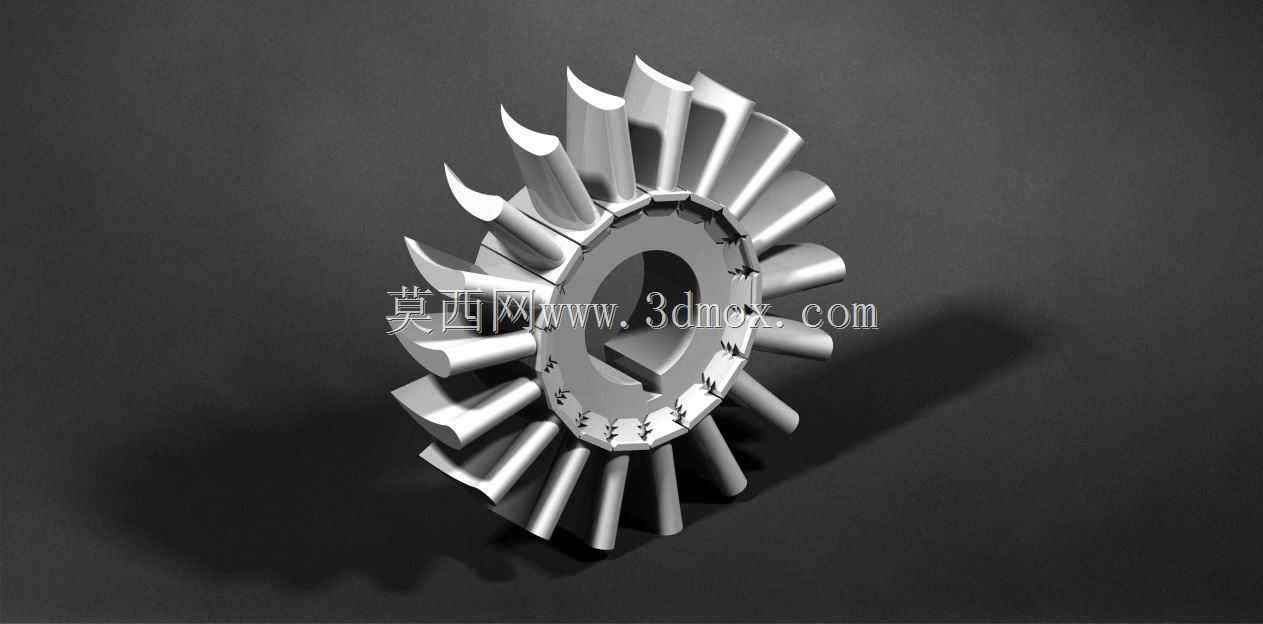

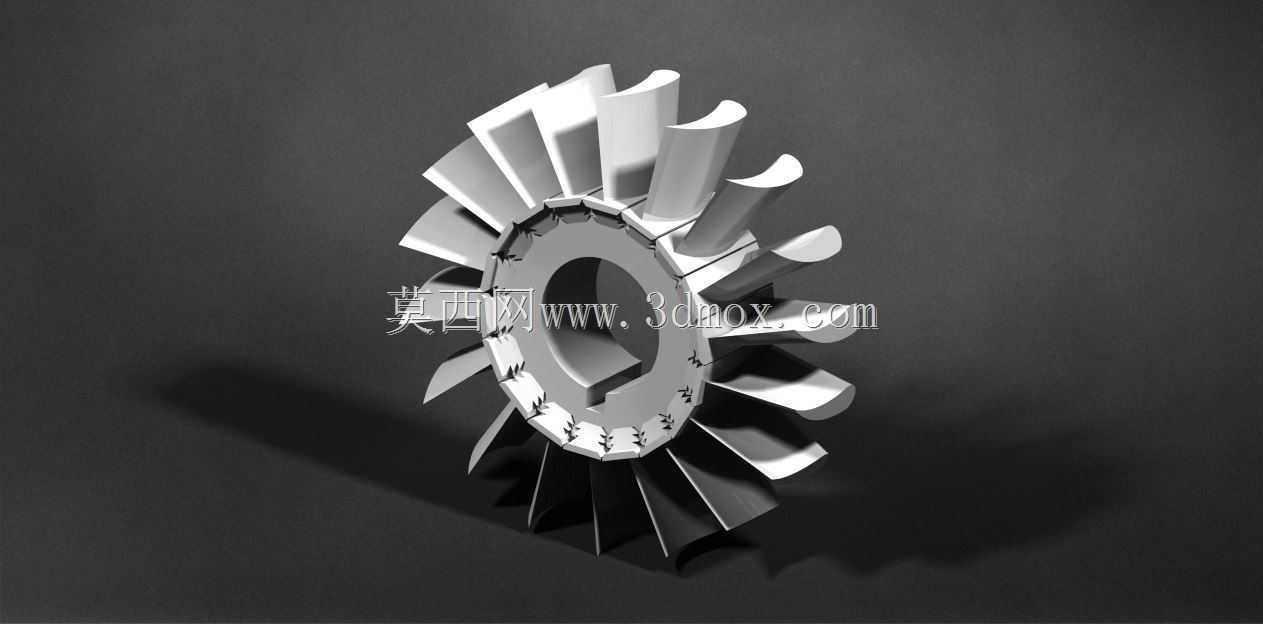

　　设计过程中首先围绕流体冲转的入射角度做了叶片安装角的匹配，每一片叶片的叶型从根部到顶部采用了渐变扭转设计，根部厚度更大以承接离心力与流体冲击的复合载荷，顶部叶型做了薄化处理以降低叶顶间隙的流体泄漏损失，相邻叶片之间的流道截面沿流体流动方向呈平滑收敛形态，可保证流体在流道内顺畅完成能量传递，避免局部涡流带来的能量损耗与叶片激振。叶轮整体采用轮盘与叶片一体化的结构设计思路，中心的安装孔预留了与主轴配合的定位基准面，孔壁可根据实际装配需求加工键槽或过盈配合面，轮盘的厚度从中心向边缘做了渐变减薄，在保证整体结构刚度的前提下尽可能降低转动惯量，减少设备启动阶段的扭矩负载。

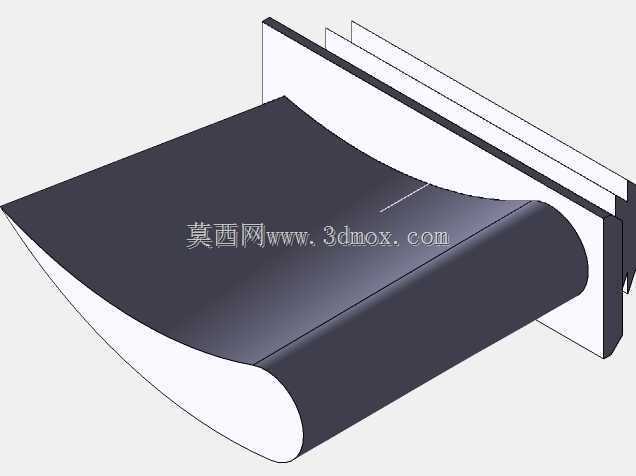

　　从安装边界来看，该涡轮结构的尺寸可根据实际配套设备的功率需求做等比例缩放，建模过程中保留了所有特征的参数化关联，调整叶高、轮盘直径、叶片数量时可自动完成相邻特征的匹配更新，不需要重新绘制基础轮廓。叶片与轮盘的衔接位置做了大圆角过渡处理，可有效降低运行过程中的应力集中，避免长期交变载荷下出现根部疲劳裂纹，这一细节在实际加工与运行中尤为关键，很多早期涡轮结构的失效都源于叶片根部的应力集中问题。叶片的前缘做了小圆头钝化处理，可降低含杂质流体冲蚀带来的叶片磨损，后缘则保持相对锐利的形态，减少流体流出时的尾迹损失，提升整体能量转换效率。

　　在结构验证层面，建模时同步考虑了后续的加工工艺可行性，叶片的型面曲率变化平缓，既可以采用五轴铣削直接加工成型，也可适配精密铸造的工艺要求，不存在倒扣或加工死角，不需要拆分额外的工艺补块。轮盘背面可根据动平衡测试的需求预留去重槽位置，中心孔的配合公差可根据实际主轴的配合等级调整，不管是间隙配合配键传动，还是过盈配合的热装结构，都可以在现有模型基础上快速调整参数完成适配。实际选型使用时，可根据流体的参数，比如入口压力、流量、温度，调整叶片的数量与安装角度，当前模型的叶片数量针对中等流量工况做了匹配，流道的通流面积可保证流体在额定工况下处于最优的冲转角度，不会出现气流阻塞或者冲角过大导致的效率下降问题。

　　不同于平面叶片的涡轮结构，这种空间扭曲叶型的设计，可保证叶片整个高度方向上的流体入射角度都处于最优区间，避免叶根与叶顶位置的流动分离，在相同的轮盘直径下，这种结构的做功效率比直叶片结构高出15%以上，同时运行过程中的振动更小，噪音更低。建模过程中所有曲面都做了连续性检查，相邻面之间达到G2连续，不存在曲面褶皱或断点，导入仿真软件做流场分析或者结构应力分析时，不需要额外修复几何，可直接划分网格开展计算，能大幅缩短前期设计迭代的周期。对于从事透平设备设计、电力辅机改造的工程人员来说，该模型可作为基础结构模板，根据具体的工况参数调整细节尺寸，快速完成整套涡轮转子的设计工作，不需要从零开始绘制叶型与轮盘结构，能有效提升设计效率。
