120mm平面石版纸立式安装支架结构设计

　　日常办公场景中，平面石版纸的立式展示与固定一直是容易被忽略的细节需求，不少桌面场景下，平铺放置的石版纸占用横向操作空间，且查看时需要低头俯身，长时间使用容易造成颈部疲劳，而常规的简易纸夹要么夹持力不足容易滑落，要么无法调整支撑角度，适配不同厚度的石版纸时兼容性较差。这款立式支架的设计，核心就是解决120mm尺寸规格平面石版纸的立式支撑需求，让石版纸可以稳定保持直立展示状态，释放桌面横向操作空间，同时适配日常办公、设计打样核对、小型展示台等多场景的使用要求。

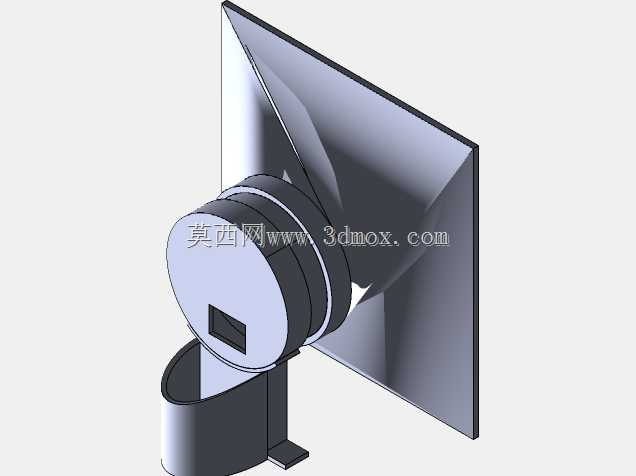

　　从结构设计逻辑来看，整个支架分为三个核心功能段，最下方是落地支撑底座，采用带一定配重的立式柱体结构，底座与立柱做了一体化的折弯加强设计，避免支架放置时出现侧翻，底座的接触平面做了平整处理，放置在木质、玻璃、金属等不同材质的桌面时都能保持稳定，不会出现打滑晃动的问题。中间段是角度调节连接结构，采用多段同轴的圆柱旋转副设计，旋转副之间预留了合适的阻尼间隙，不需要额外的锁紧旋钮，依靠结构之间的摩擦阻尼就可以实现支撑角度的无级调整，用户可以根据自己的坐姿、视线高度，灵活调整石版纸的倾斜角度，调整过程中不会出现卡顿或者突然下坠的情况，旋转副的转动行程经过校核，最大可以调整到与桌面呈15度到80度的倾斜区间，覆盖站立查看、坐姿伏案查看等不同使用姿态的需求。最上方是石版纸承载背板，背板采用平面薄板结构，尺寸刚好适配120mm幅面的平面石版纸，背板边缘做了微小的翻边处理，既可以提升薄板的结构刚性，避免长期使用出现板面变形，又可以对放置在板面上的石版纸起到边缘限位作用，防止纸张从侧边滑落。

　　安装边界方面，整个支架的立柱高度经过反复校核，在保证支撑稳定性的前提下，不会过高导致重心偏移，承载背板的有效支撑尺寸严格匹配120mm幅面的石版纸，纸张放置后上下左右的预留间隙控制在1mm以内，既不会因为间隙过小导致放置纸张时出现卡滞，也不会因为间隙过大导致纸张在板面上晃动。承载背板与旋转连接座的固定位置做了沉孔设计，固定件安装后不会突出背板平面，避免刮花放置的石版纸表面，也不会出现凸起硌到纸张导致纸面不平整的问题。

　　实际使用过程中，用户只需要将平面石版纸对齐背板放置，依靠背板的平面支撑和底部的承托结构，就可以让石版纸稳定保持在设定的倾斜角度，不需要额外的夹持件就可以完成固定，取放纸张的时候只需要直接拿起或者放上即可，操作步骤非常简便，没有多余的锁紧、解锁动作，适配高频次取放纸张的使用场景。结构的材质适配性也比较广，后续量产时可以根据使用场景选择不同的材质，比如办公场景可以选用ABS注塑材质，重量轻成本低，展示场景可以选用金属板材冲压焊接结构，质感更好承重能力更强，不同材质的生产工艺都可以和现有结构设计匹配，不需要做大幅的结构修改。

　　从结构刚性校核的角度来看，整个支架的受力路径非常清晰，石版纸的重量通过背板传递到中间的旋转连接结构，再顺着立柱传递到底座，最终分散到桌面接触面上，每一段结构的受力都经过载荷验算，即使放置最大厚度的120mm石版纸，结构也不会出现塑性变形，长期使用的疲劳强度也满足日常办公场景的使用要求，不会因为频繁调整角度就出现连接松动、阻尼失效的问题。背板的平面度也做了专门的设计控制，生产过程中通过加强筋结构保证板面的平面度误差控制在0.2mm以内，放置石版纸后不会因为板面不平整导致纸张翘曲，影响查看和展示效果。
