48公斤级船用霍尔锚三维结构设计

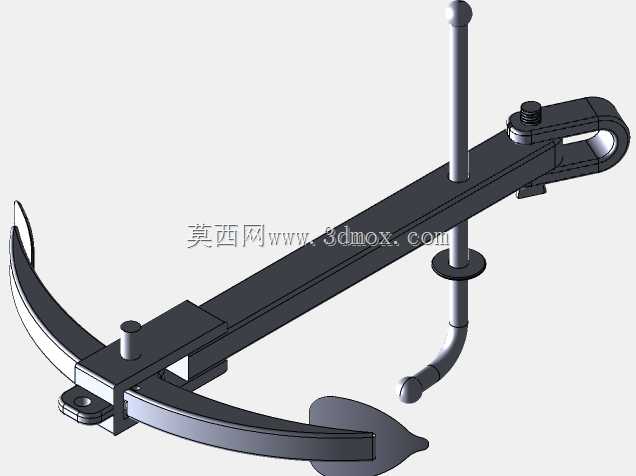

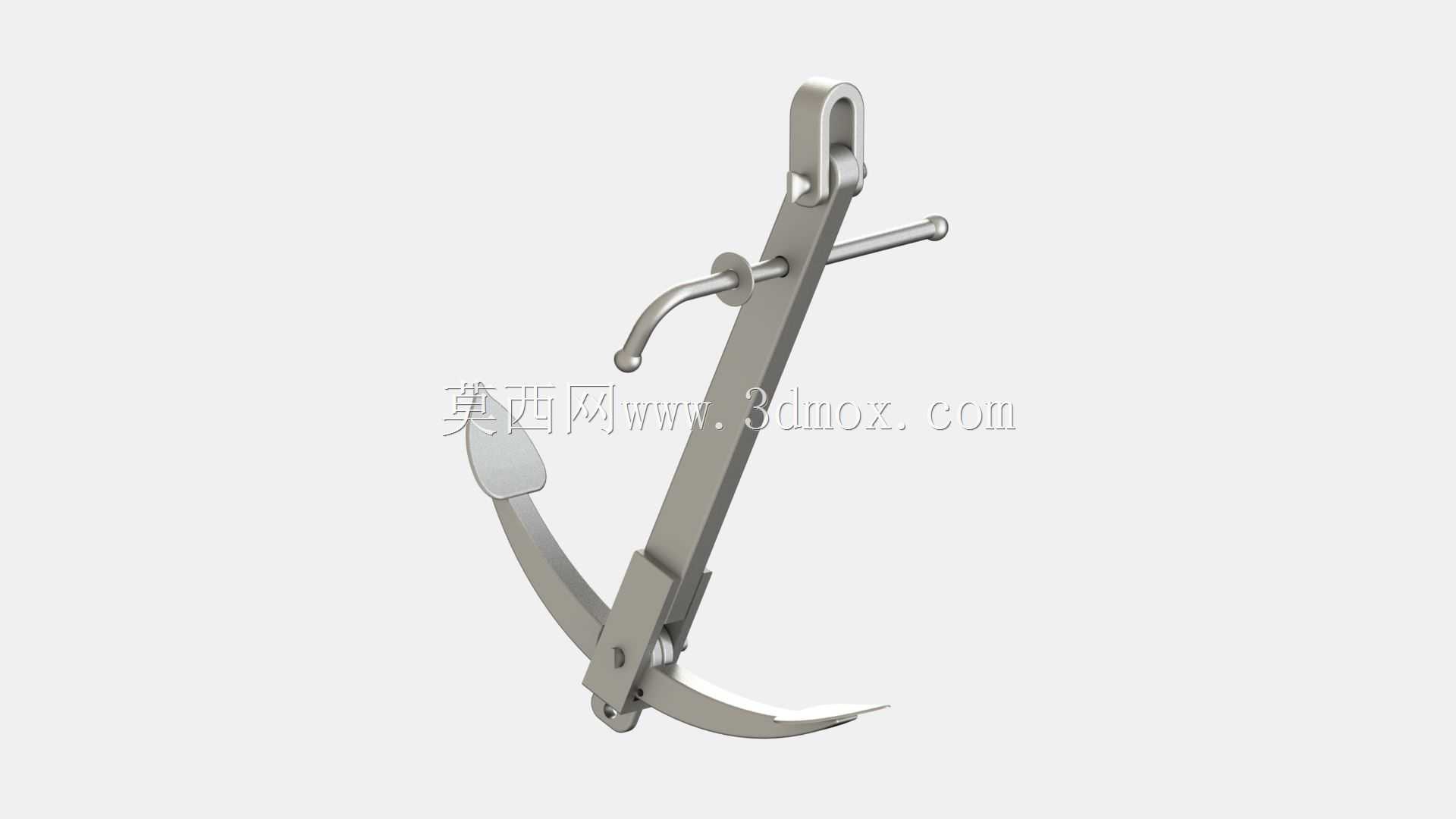

　　这款48公斤规格的船用锚具，是内河小型作业船、近岸休闲游艇泊停系固的核心受力构件，日常作业中主要承担抵消水流推力、风载荷对船体的位移作用力，避免船舶在停泊状态下出现走锚漂移的问题。从结构设计逻辑来看，整体采用对称式双爪布局，锚干与锚爪通过铰接销轴连接，锚爪可绕销轴在一定角度范围内转动，这种结构能保证锚在接触水底不同质地的河床、海床时，至少有一个锚爪可以顺利嵌入底质土层，形成足够的抓附力，相比固定爪式锚具，对砾石底、泥沙底、软泥底等不同水底工况的适配性更强，不会因为锚爪角度固定出现抓底失效的情况。锚干顶部设置的环形吊耳是锚链的连接位，吊耳内孔做了圆弧过渡处理，能避免锚链在受力摆动时出现应力集中割损链环的问题，

　　吊耳与锚干采用一体化锻压结构设计，不存在焊接连接的焊缝缺陷，能承受泊船时突发阵风、水流加急带来的瞬时冲击载荷，不会出现连接部位断裂的风险。锚干中部横向设置的稳定横杆，是锚具入水下沉过程中的姿态稳定结构，能避免锚在下沉过程中出现翻转、平躺无法抓底的问题，保证锚接触水底时始终保持锚爪朝下的正确姿态，横杆两端做了圆头钝化处理，在收锚、存放过程中不会剐蹭船体甲板涂层，也能避免操作人员搬运时被尖锐边角划伤。从实际安装使用的边界条件来看，这款锚的整体重心经过配重优化，重心集中在锚爪铰接位置下方，入水后能快速下沉，不会被水流冲离预定抛锚位置；锚爪的爪尖做了渐薄式切削处理，接触硬质底质时能顺利切入土层，爪尖弧度经过反复验算，

　　抓底后受到拉力时会越拉越紧，不会出现脱抓的情况，同时在起锚时只要锚链垂直向上施力，就能顺利让锚爪从土层中脱出，不会出现锚卡底无法回收的问题。在日常船舶配套选型时，这类48公斤规格的锚具，通常匹配长度在8到12米之间的小型船舶，配套锚链的直径通常在10到12毫米范围，抛锚时需要根据水深预留足够长度的锚链，保证锚链与水底形成合适的俯角，让锚爪能完全嵌入底质发挥最大抓附力。存放时通常将锚固定在船首的锚架位置，锚爪朝向船外，避免航行时锚具晃动撞击船体结构，铰接销轴位置需要定期加注润滑脂，避免长期浸水出现锈蚀卡滞，保证锚爪转动灵活，每次抛锚起锚后需要检查爪尖是否出现变形、销轴是否出现松脱，及时排查结构隐患。从三维建模的结构还原角度来看，

　　建模过程中需要重点还原铰接位置的配合间隙，保证锚爪的转动角度符合实际使用要求，不能将铰接位置做成固定连接结构，同时要准确还原各部位的圆角过渡、配重比例，保证模型的重心位置与实物一致，在做虚拟装配、运动仿真时能真实模拟锚的下沉姿态、抓底受力状态，为船舶锚系的配套选型、安装位置设计提供准确的三维数据参考，避免实际配套时出现锚重与船体不匹配、安装位置干涉锚链收放的问题。这类锚具的结构没有复杂的异形曲面，所有受力部位都采用圆弧过渡减少应力集中，整体结构可靠性高，维护成本低，是近岸小型船舶泊停系固的常用锚型，相比大抓力锚、丹弗斯锚等其他锚型，它的结构更简单，抗冲击性能更好，即使在水底碰到礁石等硬物出现轻微变形，也不会完全丧失抓附能力，能满足近岸停泊的安全使用要求。
