微雪5英寸HDMI触控显示模组结构设计

　　在嵌入式开发、小型工控终端、便携检测设备的结构设计环节里，显示触控部件的选型与安装适配，往往是决定整机装配效率、后期维护便捷度的核心环节之一，这款5英寸规格的HDMI触控LCD模组，就是针对小尺寸人机交互场景做了全结构细节还原的设计参考，能帮结构工程师在整机布局阶段提前规避安装干涉、接口对位偏差这类常见问题。

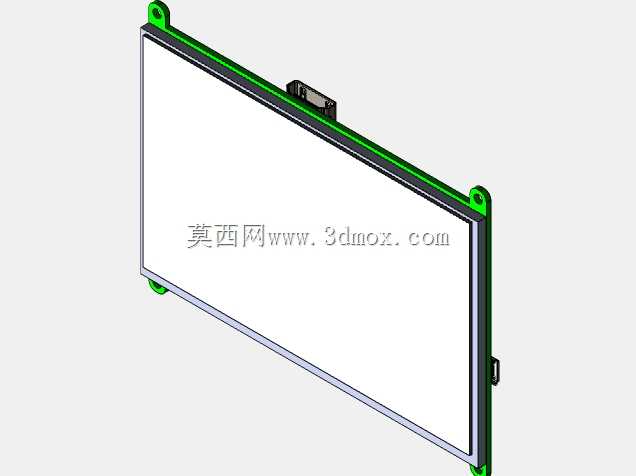

　　从实际落地的应用场景来看，这类小尺寸触控屏的适配范围非常广，不管是桌面级3D打印机的操作终端、小型流水线的工位状态显示面板、嵌入式开发板的外接调试显示单元，还是便携检测仪器的人机交互界面，都能看到同规格产品的身影。做这类部件的三维结构设计时，首先要考虑的就是安装边界的兼容性，这款模组的四个角位预留了带金属衬套的安装孔位，孔位的同轴度、孔边到屏体边缘的安全距离都做了精准还原，工程师在做整机安装支架设计的时候，可以直接提取孔位坐标做定位，不用反复核对实物样品的安装尺寸，能大幅缩短前期结构评审的周期。

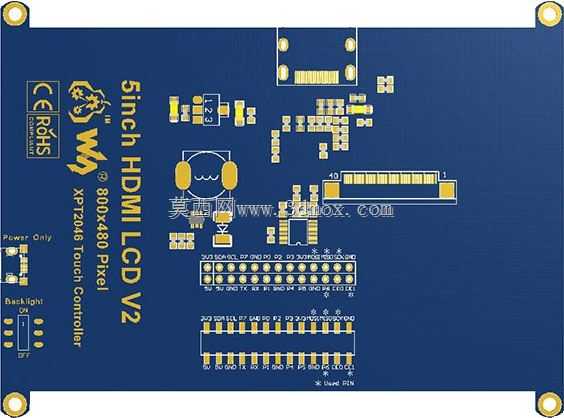

　　屏体本身的结构分层也在模型里做了清晰的呈现，从最外层的触控保护层、中间的LCD显示层，到背部的金属屏蔽背板、侧边的HDMI信号接口与触控供电接口，每一层的配合间隙都按照实际量产的公差带做了还原。很多工程师在做整机结构设计的时候，容易忽略屏体背部接口的插拔空间预留，要么是接口位置和内部加强筋干涉，要么是线材弯折半径不够导致长期使用后接触不良，这个模型里把接口的突出高度、接口周边的避让空间都做了准确标注，在做内部走线布局的时候，可以直接参考模型里的空间边界预留走线槽位，避免后期打样后出现装配问题。

　　从设计思路上来说，这类触控显示模组的结构设计核心是平衡防护性能与装配便捷性，屏体四周的黑色固定边框做了微倒角处理，既可以避免安装时边框锐边划伤操作人员，也能在整机前面板装配时起到导向定位的作用。侧边的绿色密封胶条结构，是针对有一定防尘防溅要求的工控场景设计的，胶条的压缩量在模型里按照15%的装配压缩比做了预留，工程师在做前面板视窗的压合结构设计时，可以直接参考这个压缩量来计算面板的压紧行程，不用再单独做胶条压缩量的模拟验证。

　　很多刚接触嵌入式设备结构设计的工程师，容易把显示模组当成标准外购件只做粗略的外形占位，忽略了很多细节结构对整机设计的影响，比如屏体背部的驱动板凸起高度，要是前期占位的时候只按屏体总厚度做预留，很容易出现驱动板和内部主板元件干涉的问题；还有安装孔位的衬套厚度，要是支架的沉孔深度没算对，锁螺丝的时候就会把屏体顶弯导致显示异常。这个三维模型把这些容易被忽略的细节都做了1:1的还原，不管是用来做整机装配的干涉检查，还是用来做安装支架的快速设计，都能直接调用，不用再花时间去测绘实物样品。

　　另外在做设备的人机交互角度设计的时候，这个模型也能提供很直观的参考，屏体的可视角度范围对应的结构安装倾角，可以通过模型直接模拟调整，配合整机的操作高度来确定最佳的安装角度，避免后期做手板验证的时候才发现屏幕反光、触控操作不顺手的问题。对于做小型自动化设备的工程师来说，这类成熟的外购件结构模型，能把更多的精力放在整机的功能结构设计上，不用在外购件的测绘建模上浪费不必要的时间，同时精准的尺寸还原也能减少打样迭代的次数，降低整个项目的开发成本。
