带SD卡插接的160x128TFT显示模组结构

项目分类:显示屏 发布时间:2022-02-05 ID:545180
  • 带SD卡插接的160x128TFT显示模组结构
  • 带SD卡插接的160x128TFT显示模组结构
  • 带SD卡插接的160x128TFT显示模组结构
  • 带SD卡插接的160x128TFT显示模组结构

  在嵌入式开发、小型工控终端、便携检测设备的设计场景里,显示交互模块的选型与结构适配一直是结构工程师需要重点考量的环节,这款160x128分辨率的TFT显示模组,集成了SD卡插接接口,能够覆盖多数低功耗小型设备的本地显示与数据读写需求。从实际工程应用来看,这类显示模组常被用在手持数据采集终端、小型环境监测设备、桌面级实验仪器、开源硬件开发项目中,作为人机交互的核心输出部件,既可以实时展示设备运行参数、采样数据、操作菜单,也能通过板载的SD卡接口实现本地配置文件读取、运行日志存储、显示素材加载等功能,无需额外外挂存储模块,能有效缩减整机的电路板占用空间。

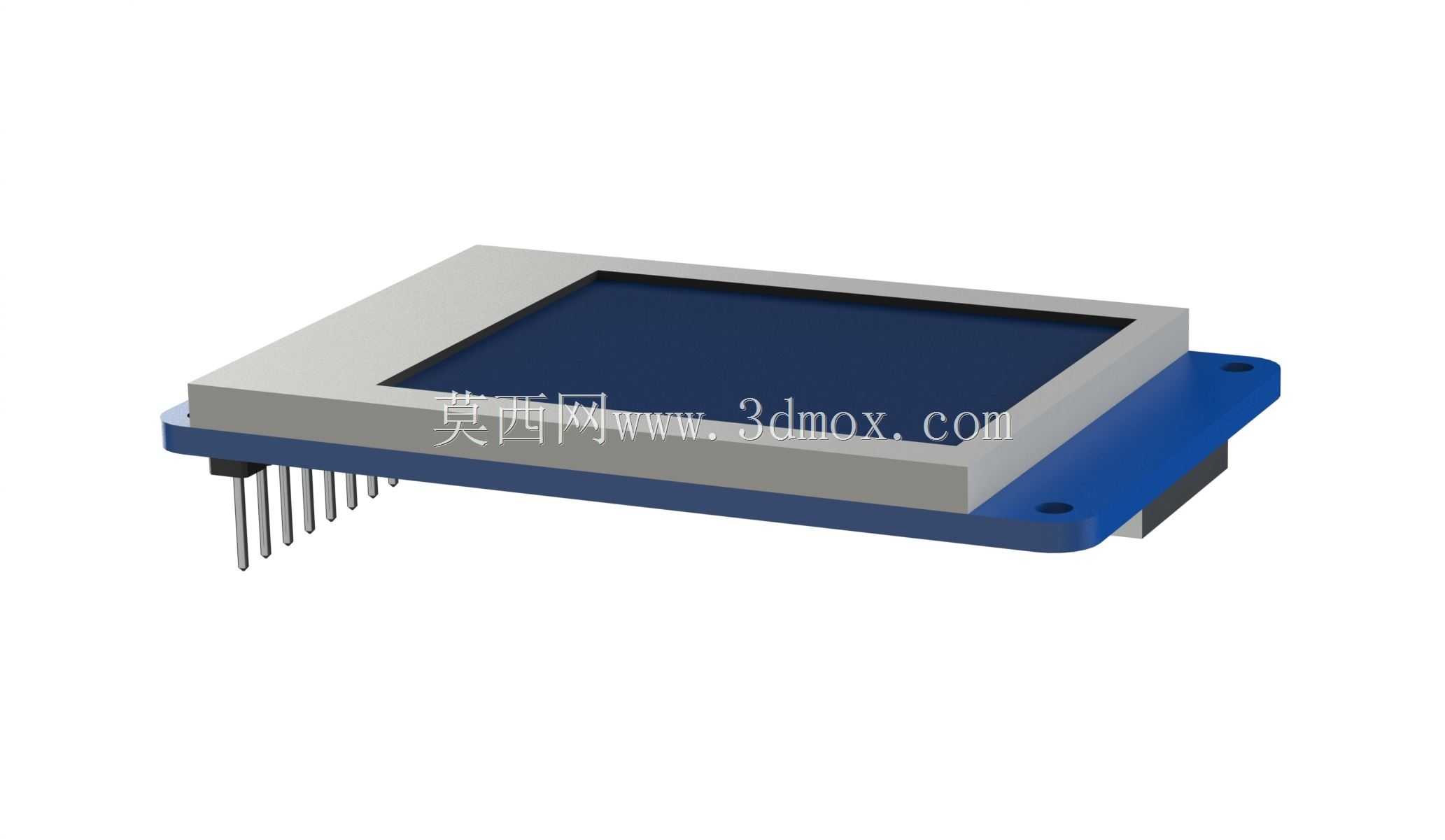

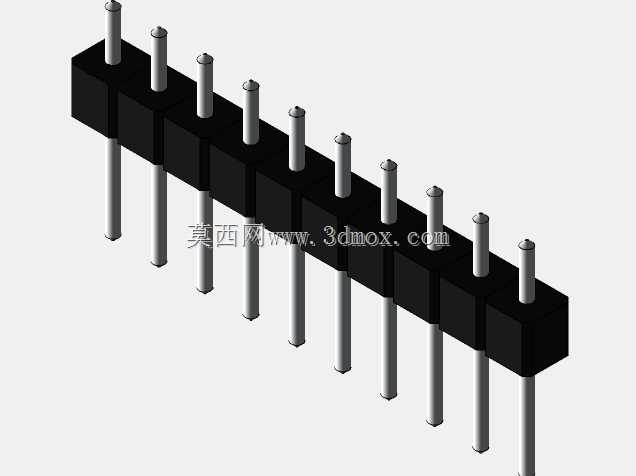

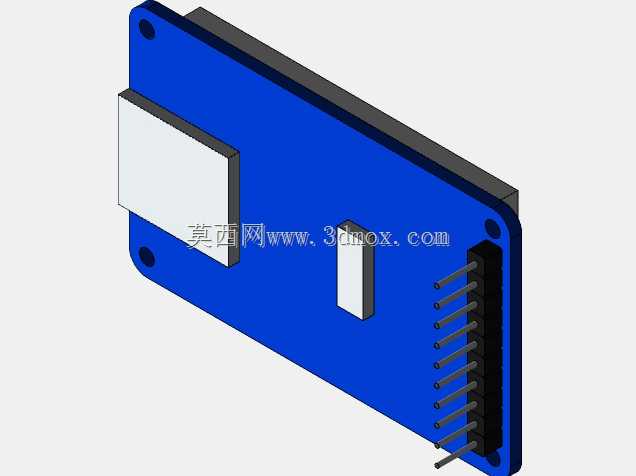

  从结构设计思路上,这款模组采用分层堆叠的结构方案,最上层是液晶显示面板的金属防护边框,边框做了微倒角处理,既可以保护液晶面板边缘不受装配磕碰,也能在装配到设备面板时提供定位贴合的基准面,边框下方是蓝色的PCB承载基板,基板一侧引出直插式排针引脚,排针引脚采用标准2.54mm间距设计,能够直接兼容通用面包板、标准开发板的排母接口,也方便工程师在做定制化PCB设计时直接对应引脚定义做布线,减少额外的转接设计工作量。基板上的SD卡插接接口布置在模组侧边,不会与显示区域的安装空间产生干涉,插卡方向平行于PCB板面,在设备内部装配时,只需预留对应方向的插拔操作空间即可,无需在设备外壳额外开设大尺寸的操作窗口。

  关于安装边界与外形尺寸,这款模组的PCB基板两侧设计了两个对称的安装固定孔,孔位做了沉台处理,可以使用M2规格的螺丝直接将模组固定在设备内部的安装柱上,固定孔的中心距经过标准化设计,能够匹配多数开源硬件项目的通用安装位,也方便工程师在做定制外壳设计时直接复用孔位参数,减少重复定位的工作量。显示区域的可视范围为160x128像素对应的物理尺寸,面板表面无额外的触摸层,属于纯显示输出的模组,适合不需要触摸交互、仅做参数展示的设备场景,整体模组的厚度控制在较低水平,从PCB基板底部到金属边框顶部的总厚度能够满足便携设备的薄型化设计需求,不会占用过多的整机内部堆叠空间。

  在实际选型适配时,工程师需要注意排针引脚的伸出长度,这款模组的直插排针伸出PCB基板底面的长度适配常规板对板插接的高度,如果是采用焊接固定到主控板的方案,需要确认主控板上对应位置的元件高度,避免排针焊接后与下方元件产生干涉。金属边框与PCB基板之间的配合间隙做了均匀控制,装配时不会出现面板偏移的问题,边框的接地引脚直接连通PCB的接地层,能够在一定程度上提升显示模组的抗干扰能力,在靠近电机、继电器等强干扰源的设备场景中使用时,也能减少显示花屏、闪屏的问题。SD卡插槽采用自弹式设计,插拔手感清晰,卡槽的金属外壳也做了接地处理,避免SD卡读写时受到电磁干扰出现数据读取失败的情况。

  从结构可靠性角度来看,这款模组的PCB基板采用常规FR-4材质,厚度满足波峰焊、手工焊接的工艺要求,排针与基板的焊接位置做了加大焊盘设计,多次插拔排针也不会出现焊盘脱落的问题。显示面板与PCB之间的连接采用柔性排线绑定,排线的弯折区域做了补强处理,在常规的装配振动场景下不会出现排线松脱的问题。在做整机外壳设计时,显示窗口的开孔尺寸需要略小于金属边框的外形尺寸,让边框能够完全遮盖开孔边缘的缝隙,既可以提升外观的整洁度,也能阻挡灰尘从开孔位置进入设备内部,窗口位置可以根据需求选配透明亚克力或者钢化玻璃防护片,防护片与显示面板之间保留微小间隙,避免长期按压导致液晶面板损坏。
