螺旋式柔性电缆三维结构设计模型

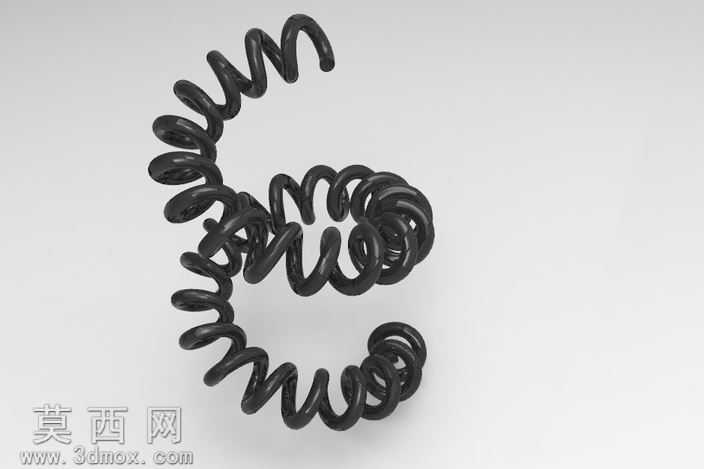

本模型为螺旋式柔性电缆的三维结构设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以螺旋线作为路径扫描的核心基准，精准控制螺旋的节距、圈径以及整体延展长度，还原螺旋电缆自然卷曲的形态特征，同时针对电缆两端的收束段做了单独的结构处理，模拟实际线缆端部的定型结构，避免螺旋段末端出现形态失真的问题。材质渲染阶段，为模型赋予哑光黑色橡塑材质，调整材质的粗糙度、反光度参数，还原电缆外被层橡胶材质的真实质感，同时在螺旋结构的缝隙处添加细微的环境阴影，强化模型的立体层次感，让卷曲堆叠的线缆结构呈现出自然的空间错落感，避免多圈螺旋结构出现视觉上的粘连混淆。结构设计上，模型还原了螺旋电缆的弹性伸缩特性对应的结构逻辑，每一圈螺旋的曲率都经过平滑过渡处理，不存在尖锐的折角，符合实际柔性电缆弯曲时的曲率半径要求，同时线缆的截面保持均匀一致的圆形轮廓，扫描过程中严格控制截面轮廓与螺旋路径的垂直关系，保证整段线缆的粗细均匀，不存在局部变形、截面扭曲的问题。设计思路围绕螺旋电缆的实际使用场景展开，这类电缆常应用于需要反复伸缩移动的设备连接场景，建模时特意保留了螺旋段自然堆叠交错的形态，而非规整排列的理想螺旋结构，还原了实际使用中电缆自然垂落、卷曲堆叠的真实状态，让模型更贴近实物的视觉效果，可用于设备布线模拟、线缆结构展示、产品装配干涉检查等场景，模型的各段螺旋路径均可通过参数调整修改节距、圈数、线径，方便根据不同的使用需求快速调整电缆的规格参数，适配不同的设备布线设计需求。
