锥齿轮传动轴机械零件三维建模设计

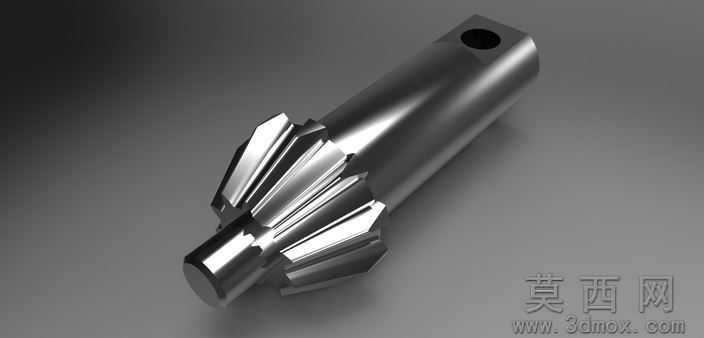

本作品为锥齿轮结构的齿轮轴三维建模成果，建模过程依托主流三维CAD软件完成，整体遵循机械传动零件的设计规范开展。建模初期先梳理齿轮轴的功能逻辑：该零件集成了锥齿轮与传动轴的双重功能，无需额外装配齿轮即可实现相交轴之间的运动与动力传递，因此建模时首先确定轴段的同轴度基准，以轴的中心轴线为全局建模参考，依次搭建各轴段的回转结构。首先完成光轴部分的建模：根据轴的受力与装配需求，划分不同直径的轴段，轴端设计有径向通孔用于安装锁紧销，轴段之间采用圆角过渡避免应力集中，所有回转面均通过旋转特征一次生成，保证各轴段的同轴度公差符合设计要求。随后开展锥齿轮齿部的建模：先确定锥齿轮的分锥角、模数、齿数等核心参数，通过参数化齿廓生成方式构建渐开线齿形，再沿锥面母线方向完成齿形的放样切除，保证每个轮齿的齿向、齿厚均匀一致，齿根位置同样设置过渡圆角，降低齿根处的应力集中风险。材质与渲染环节，为模型赋予金属合金钢材质，调整材质的反射率、粗糙度参数，模拟经过精加工的金属表面质感，渲染时采用柔和的侧光照明，突出轴面的加工纹理与轮齿的立体轮廓，清晰展现零件的结构细节。结构设计层面，该齿轮轴将齿轮与轴设计为整体结构，相比键连接装配的齿轮与轴，消除了装配间隙带来的传动回程误差，提升了传动精度与整体刚性，适合高转速、大扭矩的相交轴传动场景；轴端的径向销孔可配合圆柱销实现与外接传动件的周向固定，避免传动过程中零件发生相对转动。建模过程中对所有配合面、安装面的尺寸进行了公差预留，保证后续生成的工程图可直接用于指导生产加工，齿部参数符合通用锥齿轮的啮合标准，可与对应参数的锥齿轮完成正确啮合装配，不存在干涉问题。整体模型结构完整，细节处理到位，既还原了齿轮轴的真实机械结构，也通过合理的建模逻辑保证了模型的可编辑性，可用于机械原理教学、传动机构虚拟装配、有限元受力分析等多个场景。
