立式礼品包装存储设备外观结构设计

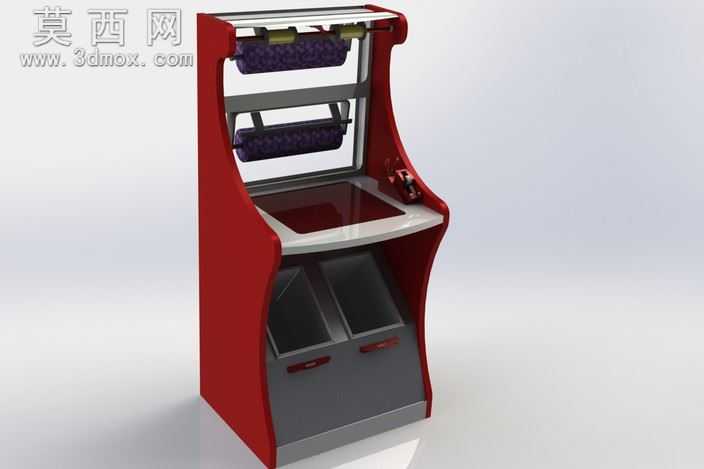

该三维模型采用SolidWorks完成全参数化建模，整体为立式落地柜体结构，建模过程中严格遵循商用礼品包装作业的人机工程尺寸规范，先通过草图绘制勾勒出柜体的侧视流线轮廓，对侧边的弧形收边采用样条曲线精准控制曲率，保证外观线条流畅无突兀折角，再通过凸台拉伸、抽壳、圆角等基础特征完成主体柜体的基础构建，针对不同功能区域做独立的特征拆分，确保各部件装配间隙控制在合理公差范围内。渲染阶段采用Keyshot完成材质与光影调试，柜体外侧的红色外壳赋予高光亮面烤漆材质，调整反射粗糙度模拟真实商用设备的漆面质感，操作台面赋予浅灰色哑光磨砂塑料材质，还原工作台面防滑耐刮的使用特性，下部储物柜门采用深灰色哑光金属材质，搭配小型红色内嵌式拉手，上部的辊轴结构赋予深紫色绒面材质，模拟包装耗材卷的外层质感，场景采用柔和的影棚布光，添加柔和的地面投影，突出设备的立体轮廓与不同材质的质感差异。结构设计上，设备上部设置两组平行的包装耗材挂载辊轴，可同时挂载两卷不同规格的包装卷材，满足不同尺寸礼品的包装耗材取用需求；中部为内凹式操作台面，台面边缘做弧形凸起挡边，避免包装工具、待包装礼品滑落，台侧预留操作控件安装位，可集成包装裁切、热封等功能组件；下部设置两个独立的对开储物舱，可分类存放包装辅料、工具及待包装货品，实现包装作业的物料就近存储。整体设计围绕礼品包装作业的流程展开，将耗材挂载、操作包装、物料存储三个核心功能整合在同一立式柜体中，缩减作业人员的移动范围，提升包装作业的效率，流线型的外观设计也适配商超、礼品店等商用场景的装修风格，避免工业设备的生硬感。
