双工位对置式卷料包装设备结构设计

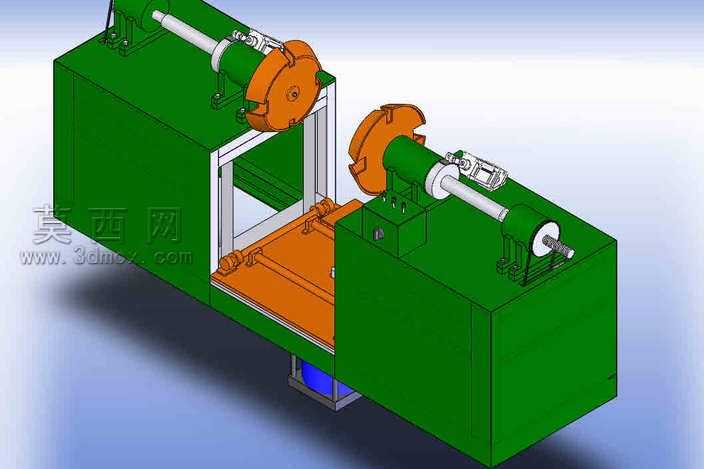

本作品为双工位对置式卷料包装设备的三维设计模型，整体采用对称式双工位布局设计，在三维建模过程中，首先完成设备主体框架的基准搭建，以左右对称的两个立式箱体作为核心承载基体，箱体采用钣金焊接结构的建模逻辑，还原工业设备厚重稳固的结构特性，表面赋予哑光深绿色金属漆材质，模拟真实工业涂装的视觉效果。两个工位分别配置横向伸出的卷装夹持主轴，主轴端部设置橙色卡盘式夹紧机构，建模时还原卡盘的多瓣夹紧结构细节，卡盘与主轴的连接部位做了装配公差的细节处理，主轴中部配套驱动与传动组件，还原电机、联轴器等部件的装配位置与外形轮廓。设备中部设置橙色滑动工作台，工作台采用导轨导向的滑动结构设计，建模时还原工作台面的定位凹槽、侧边导向轮等细节结构，赋予橙色耐磨工程塑料材质，与深绿色主体形成清晰的视觉区分，工作台下方设置蓝色接料集料组件，还原集料斗的倾斜导料结构。在渲染环节，采用工业产品常用的柔和顶光加侧补光方案，突出设备各部件的结构层次与装配关系，金属部件添加轻微的环境反射效果，非金属部件调整哑光粗糙度参数，让整体渲染效果贴近真实工业设备的视觉质感。设计思路上采用双工位对置布局，可实现卷料包装工序的并行作业，有效提升包装作业的工作效率，对称式结构也便于设备的加工制造与后期维护，各功能部件模块化拆分建模，清晰展示了卷料夹持、工位进给、包装作业的完整结构逻辑，可用于包装机械的结构参考、教学演示以及方案验证使用。
