带中心通孔圆柱缓冲滚轮结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:545522
  • 带中心通孔圆柱缓冲滚轮结构设计
  • 带中心通孔圆柱缓冲滚轮结构设计

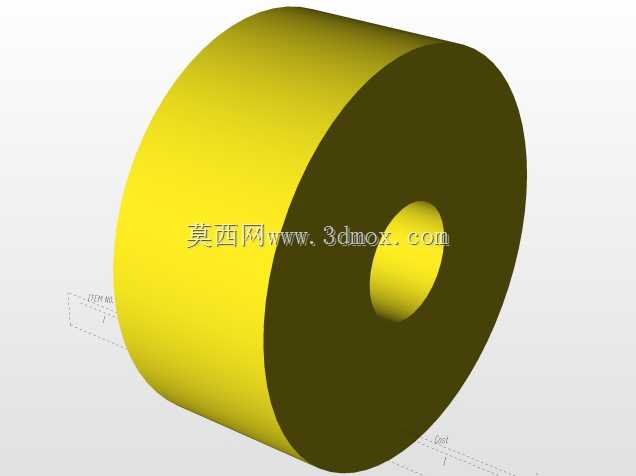

  这类带中心通孔的圆柱型滚轮,在输送线、物料导向机构、轻载传动副里的应用占比不低,很多做非标设备的结构工程师在做线体改型或者小型工装设计时,都会优先考虑这类结构的适配性。从实际使用场景来看,它既可以作为带式输送机的端部托辊,承托输送皮带的下沿避免皮带垂度过大影响物料输送稳定性,也可以装在物料分流滑道的两侧作为导向轮,减少硬质金属滑道对工件表面的刮蹭,在一些小型自动化装配线的移载机构上,还能作为从动轮配合同步带完成短距离的工件移送,甚至在部分仓储物流的周转车导向结构里,也能看到同结构零件的身影。

  从功能特性上看,这类圆柱滚轮的外圆柱面做了等直径设计,整个工作面的圆跳动公差控制在合理区间,转动过程中不会出现偏摆导致的皮带跑偏或者工件卡滞问题。中心的通孔是安装定位的核心结构,通孔的直径和配套的安装轴做间隙配合,装配时不需要额外做复杂的定位结构,只要穿入固定轴,两端加装轴用挡圈或者轴承端盖就能完成固定,拆装维护的效率很高。滚轮的轴向宽度是根据实际受力场景设计的,宽幅的工作面可以分散接触压力,即使长期承受径向载荷,也不容易出现局部压痕或者磨损不均的问题,外表面的光滑处理也能降低和接触件之间的摩擦阻力,减少动力损耗。

  设计这类零件的时候,首先要核算的是径向承载能力,根据应用场景的最大静载荷、动载荷来确定滚轮的外径和壁厚,壁厚太薄的话长期受载容易出现塑性变形,太厚又会增加不必要的转动惯量,影响从动转动的响应速度。中心通孔的尺寸公差要和选配的轴承或者安装轴匹配,如果是直接和光轴配合的无轴承结构,通孔的表面粗糙度要控制在合适范围,既要保证转动灵活,又不能因为间隙过大出现径向窜动。外圆柱面的圆柱度公差是设计的重点,尤其是作为皮带托辊使用时,圆柱度误差过大会导致皮带在运行过程中持续向一侧偏移,需要频繁调整线体张紧结构,增加运维工作量。另外还要考虑材料的选择,如果是用在有腐蚀介质的场景,要选耐腐的材质,如果是用在有静音要求的装配线,外表面可以包覆弹性材质降低运行噪音。

  从安装边界来看,这类滚轮的轴向总长度决定了安装支架的开口宽度,设计安装位的时候要在滚轮两端预留0.5到1毫米的轴向间隙,避免滚轮转动时和支架发生摩擦卡滞。中心通孔的同轴度要和外圆柱面保持一致,否则装配后会出现转动偏心,加剧轴和孔的磨损。外径尺寸决定了它的线速度适配范围,在相同转速下,外径越大滚轮表面的线速度越高,做传动轮使用时要结合驱动轮的转速核算输送速度,避免出现输送速度和设计值偏差过大的问题。如果是作为导向轮使用,安装时要保证滚轮的外圆柱面和工件接触面相切,接触压力不能过大,否则会增大转动阻力,甚至导致工件移送过程中出现卡顿。

  很多刚入行的工程师在选型这类零件的时候,容易只看外径和内孔尺寸,忽略轴向宽度和形位公差的要求,最后装到设备上才发现皮带跑偏、转动卡滞等问题,其实这类基础零部件的设计细节,恰恰是影响整套设备运行稳定性的关键,哪怕是一个看似简单的圆柱滚轮,也要结合实际受力、安装空间、接触介质等多个维度做参数校核,才能保证长期运行的可靠性。
