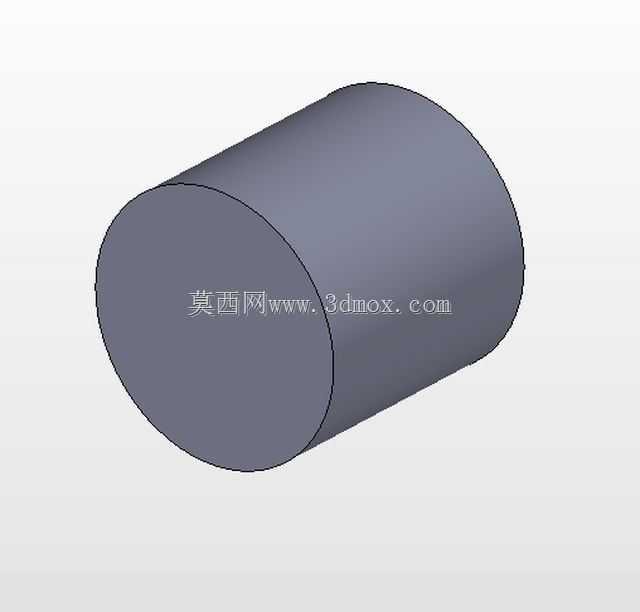

标准圆柱结构件三维数模设计

　　这类圆柱回转类结构件是机械领域应用最广的基础构件之一，从输送线的传动托辊、液压系统的活塞主体、工装夹具的定位销基体，到各类设备的配重块、缓冲垫支撑芯、辊道的承载辊，几乎覆盖了所有涉及回转运动、直线导向、端面承载的设备场景。做这类零件的三维建模时，首先要锚定实际安装边界的约束：如果是作为托辊使用，两端的轴头安装位需要和轴承内圈的配合公差匹配，圆柱面的径向跳动公差要控制在安装工况允许的范围内，避免运转时出现偏磨、异响；如果是作为定位销基体，圆柱面的圆柱度、端面与轴线的垂直度是核心控制指标，要保证插装定位时无卡滞、定位精度稳定。

　　设计思路上，这类纯回转结构不需要做复杂的曲面拆分，优先以回转特征作为基础建模逻辑，先绘制过轴线的截面轮廓，通过单次回转生成主体结构，后续再根据实际装配需求添加端面倒角、安装孔位、键槽、卡簧槽等附属特征，建模过程中要注意特征的先后顺序，比如键槽这类去除材料特征要放在主体回转完成之后，避免特征建模失败或者出现几何错误。外形尺寸的确定完全依托实际使用场景：作为传动托辊时，圆柱长度要匹配输送线的机架内侧宽度，直径要根据承载的物料重量、输送速度核算，保证辊面的线速度和输送要求匹配，同时两端的安装轴径要和选用的轴承内径一致，轴肩的高度要满足轴承内圈的定位要求，不能出现轴承安装后轴向窜动的问题；作为活塞类构件使用时，圆柱外径要和缸筒内径做间隙配合，根据密封件的类型预留合适的密封安装槽尺寸，端面的连接螺纹孔要和活塞杆的连接尺寸匹配，保证传力路径顺畅，避免应力集中在螺纹孔边缘。

　　实际生产落地时，这类圆柱件的三维数模还要兼顾加工工艺的合理性：如果是采用圆钢车削加工，建模时的尺寸标注要符合车削加工的走刀逻辑，退刀槽的宽度、深度要匹配选用的车刀参数，端面的中心孔要根据工件的重量、加工时的装夹需求选择合适的规格，保证车床加工时工件装夹稳定，不会出现颤纹；如果是采用无缝钢管加工的薄壁圆柱件，建模时要注意壁厚的均匀性，避免出现局部壁厚过薄导致焊接、装配时变形的问题，两端的焊接坡口尺寸要根据壁厚设计，保证焊接强度满足工况载荷要求。

　　不同应用场景下的细节设计差异也很大：用于粉尘环境下的托辊，圆柱面可以做微凸的中高设计，避免输送带跑偏，两端要预留密封件的安装位，防止粉尘进入轴承导致卡滞；用于缓冲场景的圆柱配重块，圆柱面不需要过高的表面精度，但是端面的平行度要控制，保证多个配重块叠装时贴合紧密，不会出现偏载；用于导向场景的导向柱，圆柱面的表面粗糙度要满足滑动摩擦的要求，必要时可以在模型中预留润滑脂槽的位置，保证长期往复运动时的润滑效果。建模过程中不需要添加冗余的装饰特征，所有结构都要服务于实际装配、加工、使用的需求，每一个尺寸的设定都要对应实际工况的载荷、安装、运动要求，避免出现无法落地的无效设计。
