参数化空心圆管变量化三维设计作品

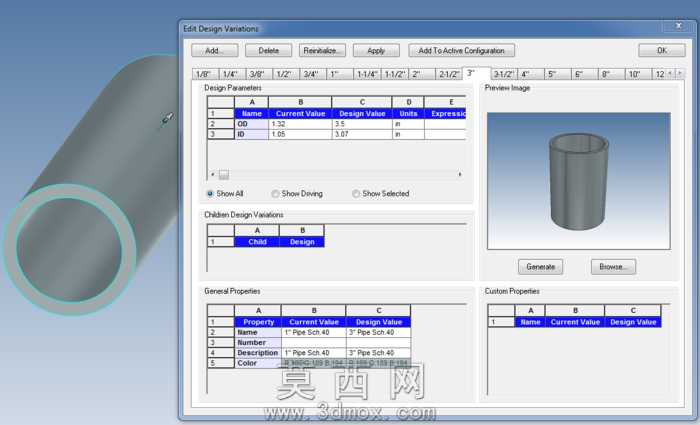

本作品是针对工业管道场景打造的参数化空心圆管三维模型，采用变量化建模逻辑完成全流程设计，适配多规格管道选型的快速调用需求。建模阶段依托三维设计软件的参数驱动功能搭建核心架构，首先梳理圆管的核心尺寸逻辑：将公称通径、管壁厚度、管体长度作为核心驱动参数，在参数编辑面板中完成参数项的定义与关联，把1/8英寸到24英寸全尺寸范围的管径规格录入参数库，同时绑定壁厚与管径的对应匹配规则，实现单一参数修改即可驱动整体模型的同步更新，无需重复进行基础建模操作。模型结构严格遵循工业管件的实际形态，管体采用同轴空心圆柱结构，内外壁保持严格的同轴度公差，端面做平整化处理以适配管道对接的装配需求，无多余的倒角、螺纹等附加结构，保留基础圆管的通用形态，方便后续根据使用场景追加法兰、坡口、连接螺纹等定制化结构。材质配置阶段模拟工业常用管材的视觉表现，为管体赋予哑光金属材质，还原碳钢、不锈钢等常用管材的基础质感，调整材质的粗糙度、反射率参数，让模型在渲染场景中能够呈现真实的金属光影效果，预览界面中同步展示参数调整后的模型实时形态，方便设计人员快速核对尺寸调整后的外观效果。设计思路围绕高效复用的核心目标展开，摒弃传统单规格建模的低效模式，通过变量化配置将全系列规格的圆管整合到单一模型文件中，设计人员只需在参数面板中选择对应通径规格、调整长度参数，即可快速生成符合需求的管体模型，大幅降低管道系统设计中重复建模的工作量，可直接应用于管路布局设计、设备管线排布、五金配件选型展示等场景，模型的参数逻辑清晰，各尺寸约束关系完整，不存在建模错误导致的参数驱动失效问题，能够适配不同设计项目的快速调用需求，同时基础形态的通用性较强，可作为各类管类零件设计的基础母版，通过追加特征快速衍生出弯管、接头管、带法兰管等不同类型的管件模型。
