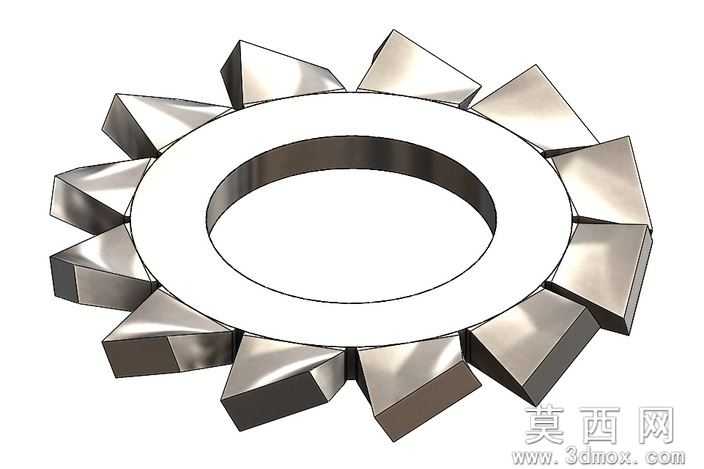

外齿锁紧垫圈DIN6798A三维设计作品

本作品为外齿锁紧垫圈的三维参数化设计成果，建模阶段以DIN6798A标准为核心依据，首先梳理锁紧垫圈的核心结构逻辑：主体为环形薄垫圈基体，外圈均匀分布多组楔形外齿结构，建模时先绘制中心内孔与外圆的基础草图，通过拉伸命令生成垫圈的环形基体，保证基体厚度均匀、端面平整，符合冲压类五金零件的基础形态特征。针对外圈的楔形齿结构，先绘制单个齿的截面轮廓，齿形采用外宽内窄的楔形设计，齿面带有适配锁紧功能的倾斜角度，通过拉伸凸台生成单个齿实体后，采用圆周阵列命令，以基体中心轴为阵列基准，按照标准规定的齿距角度均匀排布所有外齿，阵列过程中逐一校验每个齿的位置精度，保证齿形分布均匀无错位，同时对齿根与基体衔接处做圆角过渡处理，避免应力集中问题，还原实际零件的工艺特征。材质渲染阶段，选用金属不锈钢材质，调整材质的反射率、粗糙度参数，模拟五金冲压件经过表面处理后的哑光金属质感，对齿的棱边做细微的倒角高光处理，还原真实零件加工后的边缘特征，渲染时采用柔和的环境光搭配定向补光，清晰展现环形基体的平面度、外齿的楔形角度以及整体结构的层次感，避免金属材质过曝导致结构细节丢失。设计思路上，围绕外齿锁紧垫圈的防松功能展开结构还原：外齿结构在装配时会嵌入被连接件与紧固件的接触面，通过齿形的咬合作用增大接触摩擦力，防止螺纹连接出现松动回转，建模时严格匹配M2-M16规格的尺寸区间，预留了设计表参数更新接口，可通过参数配置快速生成不同规格的外齿锁紧垫圈模型，兼顾了标准件的通用性与设计迭代的便捷性，整体模型结构完整，细节还原度高，可用于机械装配演示、紧固件选型参考以及相关机械结构的虚拟装配场景。
