壁挂式皂液分配器结构设计方案

　　这款皂液分配器的结构设计围绕商用卫浴、公共盥洗场景的实际使用需求展开，日常可部署在写字楼卫生间、餐饮门店洗手区、公共服务场所盥洗台旁，替代传统瓶装皂液，减少耗材更换频次与台面占用空间。设计阶段优先考虑量产可行性，所有外露壳体、内部承托结构均采用注塑成型工艺，拆分后的零件壁厚均匀控制在1.8-2.2mm区间，避免厚壁导致的缩痕、翘曲问题，同时在转角位置设置R2-R3的圆角过渡，既提升注塑熔体的流动填充效率，也能消除日常使用中的磕碰锐边风险。

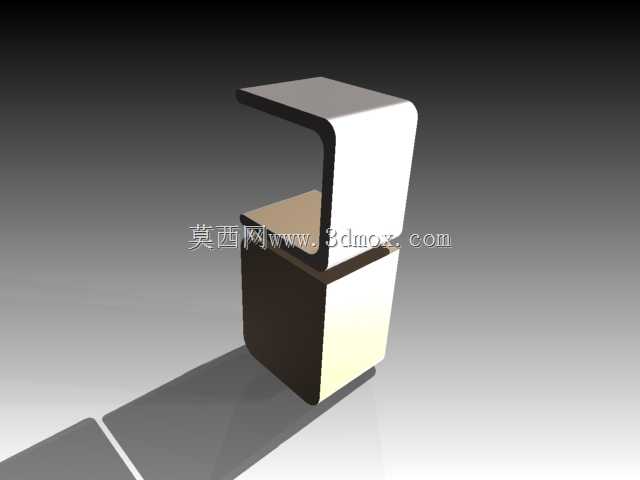

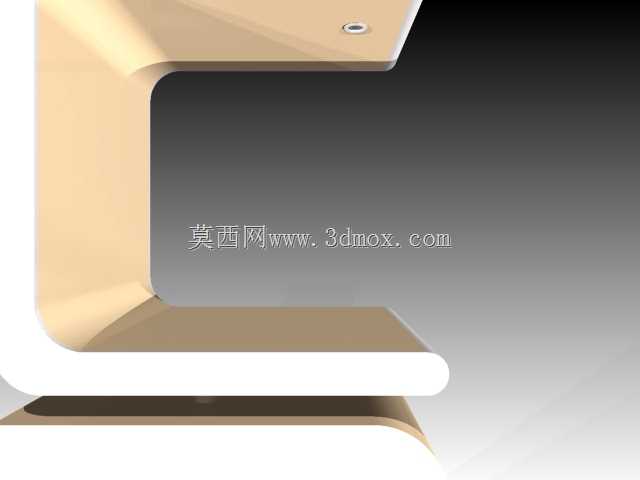

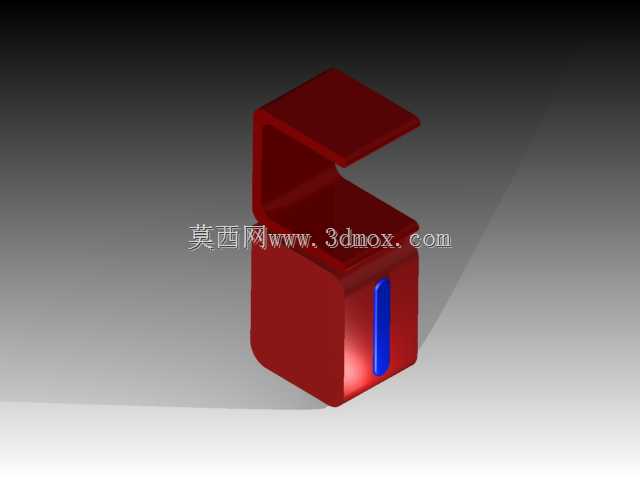

　　整体采用C型悬臂式壁挂结构，安装时无需在台面开孔，仅需通过背部预留的两个挂孔配合膨胀螺丝即可固定在墙面，安装孔位横向间距为60mm，适配常规卫浴墙面的挂装标准，挂孔设计为上窄下宽的葫芦形，安装时可先将螺丝固定在墙面预留出2mm间隙，再将设备挂入后向下卡紧，后期拆卸维护也无需完全拧下螺丝，操作便捷。设备整体宽度为66mm，正面投影的占用面积极小，不会遮挡墙面其他卫浴配件，下部储液腔的有效容积超过550ml，按照单次按压出液1ml计算，满液状态可满足五百次以上的取用需求，大幅降低后勤人员的补液频次。

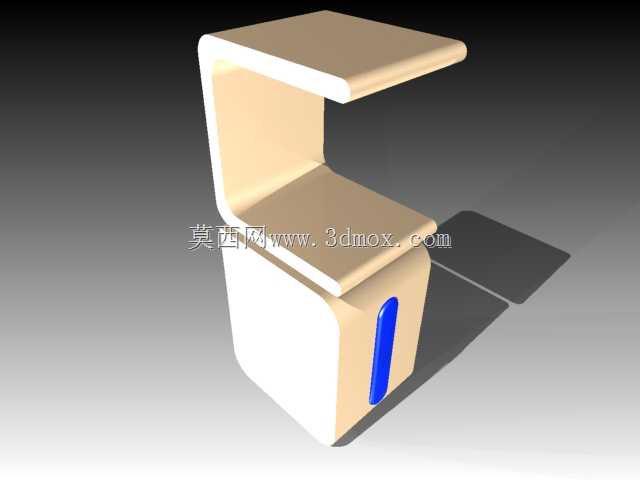

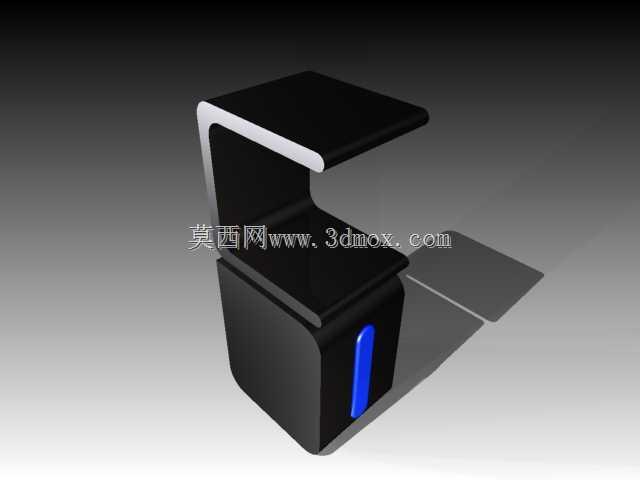

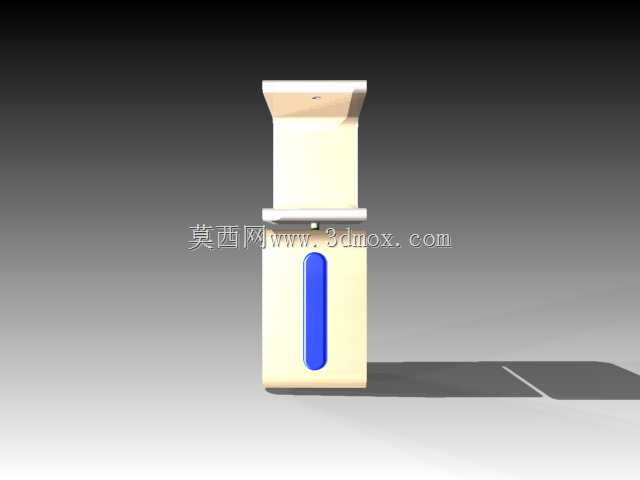

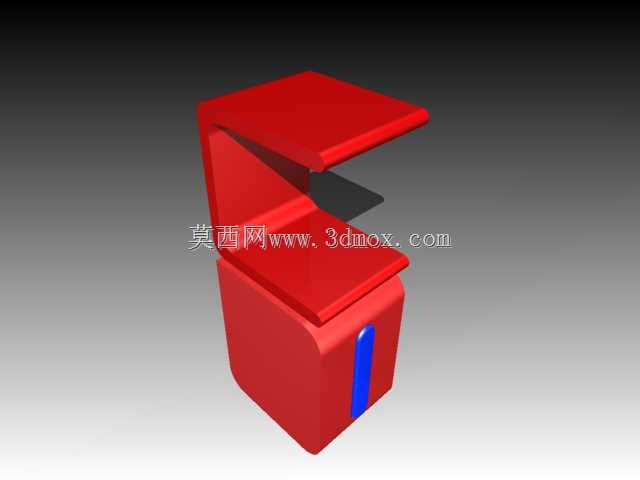

　　出液按键设置在储液腔正面的蓝色按压区域，按压行程设计为8mm，按压力度控制在15-20N，适配不同年龄段人群的按压力度，不会出现按动卡滞或误触出液的问题。内部出液管路采用直上直下的流道设计，减少皂液残留挂壁的可能，避免长期使用后管路堵塞，储液腔顶部的加液口设置在上层悬臂的下方，加液时无需拆卸整个设备，仅需翻开顶部的密封盖即可补充皂液，密封盖边缘设置一圈硅胶密封圈，防止倾倒或墙面凝露渗入储液腔稀释皂液。

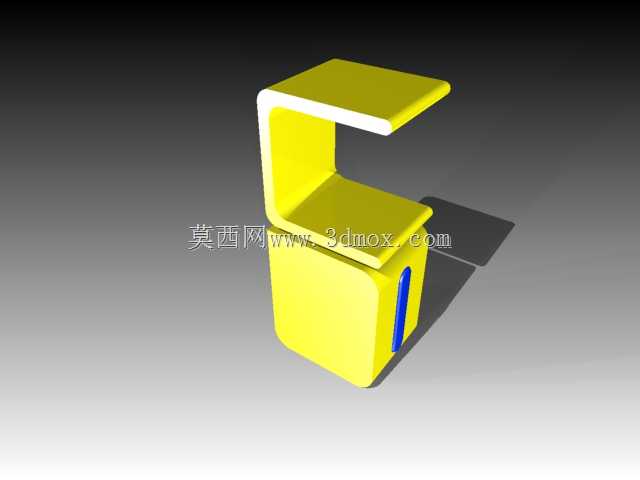

　　外观层面采用上下分层的撞色设计，主体壳体为亮黄色，按压区域为蓝色，视觉辨识度高，在公共区域能快速引导使用者找到皂液取用位置，壳体表面做细晒纹处理，既不容易残留水渍指纹，也能提升注塑件的外观良率，减少表面瑕疵对成品观感的影响。结构设计时特意将所有连接卡扣设置在壳体内部，外表面无外露螺丝孔，整体外观简洁流畅，清洁时可直接用抹布擦拭表面，没有卫生死角。

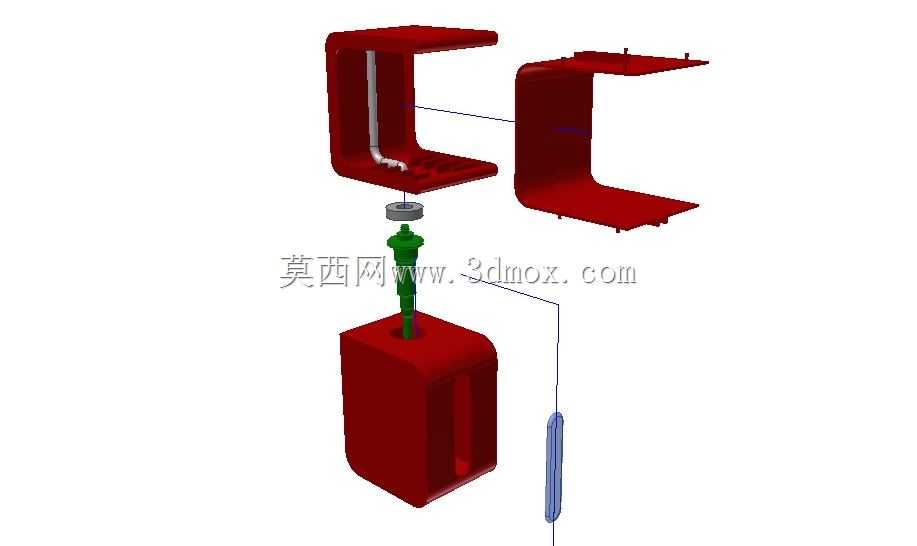

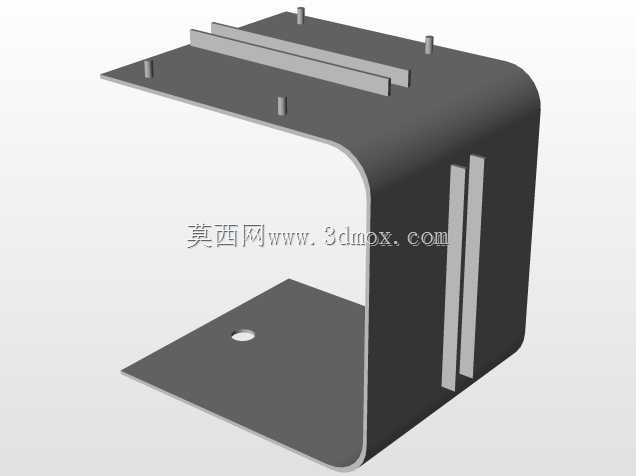

　　在结构强度校核阶段，针对壁挂安装的受力特点，对背部挂孔周边的结构做了加强筋设计，加强筋厚度为1.2mm，呈放射状分布，确保设备满载皂液时挂装结构的形变量小于0.1mm，长期使用不会出现脱落、变形问题。储液腔底部做了1.5度的斜度设计，让皂液可以在重力作用下自然汇聚到出液口位置，避免皂液残留无法完全吸出，减少耗材浪费。上下壳体的连接采用卡扣加超声波焊接的组合方式，装配时先通过卡扣定位，再沿接缝做超声波焊接，确保壳体连接牢固，不会因为日常按压出现接缝开裂、漏液的问题。
