导轨安装式电气控制模块结构设计

　　做工业控制柜成套设计的工程师对这类导轨安装式部件不会陌生，这次拆解的这款导轨式电气模块，是低压工控回路里常用的功能载体，日常在生产线控制柜、楼宇配电回路、小型设备电控箱里随处可见，主要用来承载信号转换、回路保护、小型控制逻辑这类功能，不需要额外打孔固定，直接卡装在标准DIN导轨上就能完成安装，后期维护更换的时候直接卡扣解锁就能拆下来，比螺丝固定的部件省至少三分之二的柜内装配时间。

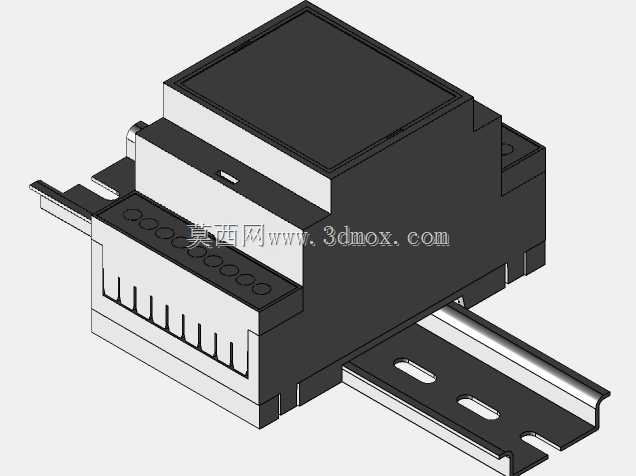

　　从结构设计来看，这款模块采用上下分层的壳体布局，上层是封闭的功能腔体，用来内置PCB板、电子元器件这类核心功能部件，腔体做了全围边的止口设计，上下壳合盖之后接缝处没有外露缝隙，能阻挡柜内走线时掉落的铜丝、灰尘进入腔体内部，避免出现短路隐患，日常柜内凝露产生的水珠也不会顺着接缝渗进元器件区域，适配工业现场多尘、偶尔有凝露的使用环境。下层是一体化的接线基座，正面排布了多组螺丝式接线端子，端子之间做了凸起的隔筋，每个接线位对应独立的进线槽，接线的时候多股铜线不会出现相邻端子碰线短路的问题，端子的螺丝孔做了下沉导向设计，现场接线的时候螺丝刀不需要刻意对准孔位，顺着导向槽就能把螺丝对准压线片，哪怕是现场施工的新电工，也能快速完成接线操作，不会出现螺丝滑牙、压线不牢的问题。

　　安装结构上，模块背部做了标准的DIN导轨卡扣结构，适配行业通用的35mm宽度导轨，卡扣自带弹性解锁拨片，安装的时候只需要把模块上侧对准导轨上沿，下侧轻轻一按就能听到卡扣卡入导轨的声响，固定之后模块和导轨之间没有多余旷量，哪怕是柜内有接触器、继电器动作产生的持续振动，模块也不会出现移位、松脱的情况。拆卸的时候用一字螺丝刀拨动背部的解锁拨片，就能把模块从导轨上取下，不需要挪动相邻安装的其他电气部件，柜内排布的时候可以紧密贴装，最大化利用柜内的导轨安装空间。

　　外形尺寸上，这款模块的宽度控制在3个标准模数宽度以内，高度和深度都适配常规的小型电控箱安装空间，接线端子的正面高度突出壳体表面10mm左右，接完线之后的导线弯曲半径不会和柜门产生干涉，哪怕是厚度只有150mm的薄型电控箱，关上柜门的时候也不会挤压到导线绝缘层。壳体的边角都做了R2的圆角处理，装配的时候不会划伤施工人员的手，也不会刮破相邻导线的绝缘皮。壳体表面做了细磨砂纹理，不容易残留指纹和施工时的污渍，长期使用之后外观也不会出现明显的积灰发黑的情况。

　　从实际选型适配的角度来说，这款模块的结构可以适配多种不同的功能需求，不管是做信号隔离模块、小型继电器模组、浪涌保护模块还是单相电源模块，只需要调整内部PCB的布局，不需要修改外部壳体和安装结构，就能快速衍生出不同功能的同系列产品，大幅减少了壳体开模的成本，也能让成套柜内的部件外观保持统一，布线的时候走线更加整齐。模块的上下壳采用卡扣加少量定位螺丝的固定方式，日常维修的时候拆开壳体只需要拧下底部的两颗固定螺丝，就能打开上盖更换内部元器件，不需要把整个模块从导轨上拆下来，也不用拆掉已经接好的导线，大幅降低了现场维护的时间成本。

　　在实际工程应用里，这类导轨式模块的设计重点从来不是外观有多花哨，而是要在有限的安装空间里，兼顾安装便捷性、接线可靠性、环境适应性这几个核心需求，这款结构在这几点上都做了针对性的优化，比如接线端子的压线片做了防滑齿纹，压接多股软线的时候哪怕不加冷压端子，也能把导线牢牢夹住，不会因为长期振动出现导线松脱的问题；壳体的材料选用了阻燃级的工程塑料，遇到回路过载打火的情况，壳体不会出现持续燃烧的情况，满足电控设备的阻燃安全要求。另外模块的正面预留了标签位，可以粘贴功能标识标签，后期维护的时候一眼就能识别每个模块的回路功能，不需要挨个查线核对，对于点位多的大型控制柜来说，这个细节能大幅降低后期运维的排查难度。
