机场行李输送用长距离带式传输设备

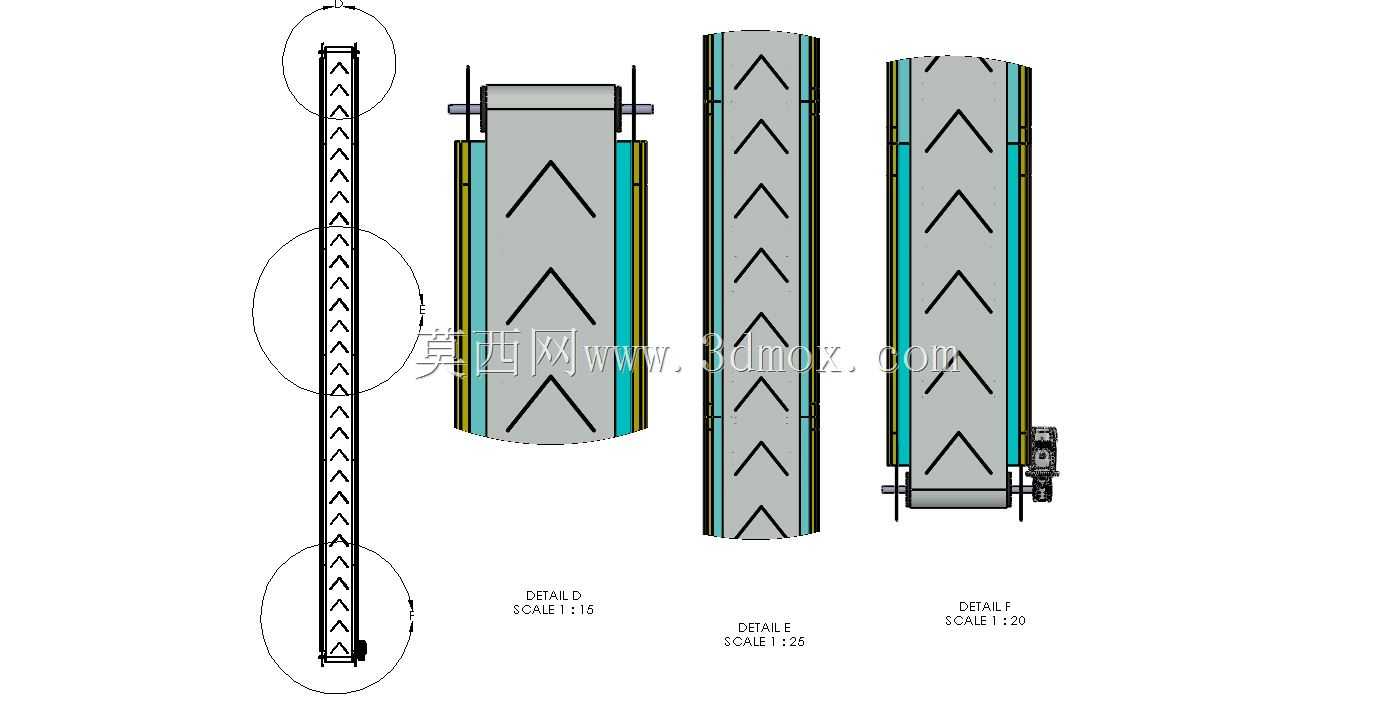

　　在民航机场航站楼的行李处理系统、中小型物流分拣场站的包裹转运环节里，这类长距离带式输送设备是衔接值机柜台、分拣滑槽、行李装车区的核心中转载体，日常需要承载单袋重量不超过120公斤的行李包裹，连续完成水平段的长距离转运作业，避免人工搬运带来的效率损耗与磕碰损伤。从结构设计逻辑来看，设备整体采用分段式机架拼接方案，支腿部分采用方管焊接结构，底部配置可调脚杯，能够适配安装地面存在的30mm以内的高度差，安装时不需要对地面做大规模找平处理，单段机架长度控制在2米左右，多段拼接后可根据现场场地的布局需求调整总长度，适配不同航站楼、分拣车间的通道转弯、接驳点位的布局要求。输送带部分选用8mm厚的人字纹橡胶带，

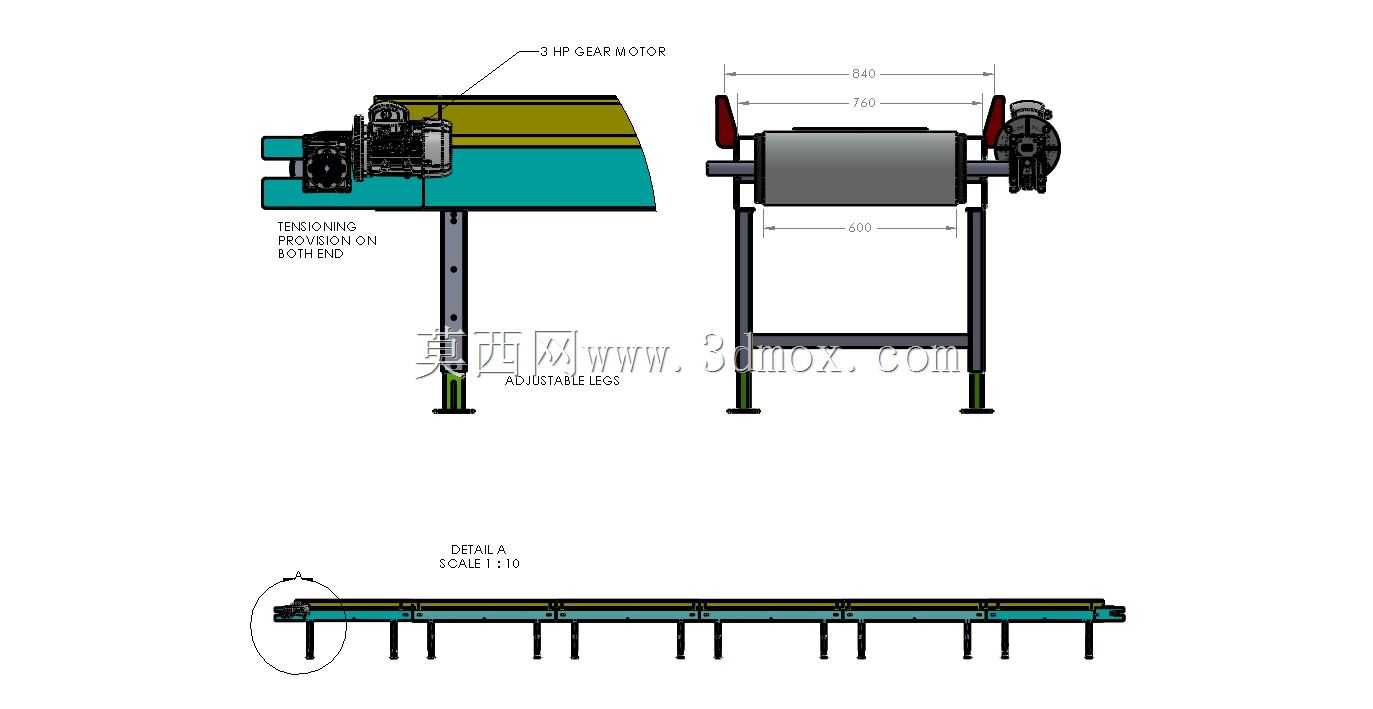

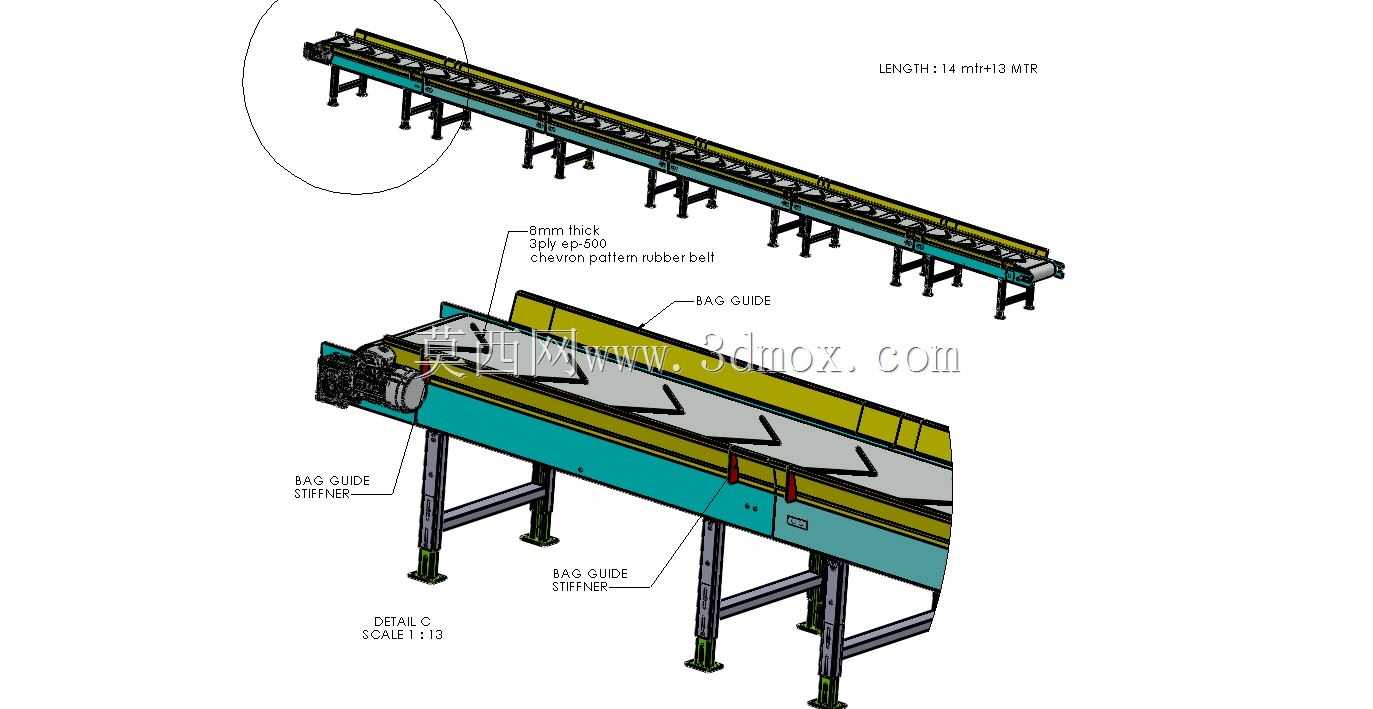

　　表面的人字纹路能够在输送过程中增大与行李袋、行李箱底部的摩擦力，避免设备启停阶段行李出现打滑偏移的问题，即使是表面光滑的硬壳行李箱，也能在常规输送速度下保持稳定的放置状态，不会出现相邻行李碰撞滑落的情况。设备两侧配置了折弯成型的行李导向挡板，挡板通过分段式加强筋与机架主体连接，导向挡板的高度设置为150mm，既能够阻挡行李从输送带两侧掉落，又不会遮挡操作人员观察行李表面条码、核对行李信息的视线，导向挡板与输送带边缘预留10mm的间隙，避免长期运行过程中挡板刮蹭输送带边缘造成胶带磨损。驱动端采用一体式减速电机直连驱动滚筒的结构，减少了链传动带来的维护点位，驱动滚筒表面做包胶处理，进一步增大滚筒与输送带之间的摩擦力，

　　避免重载工况下出现滚筒打滑丢转的问题；从动端配置螺旋张紧结构，张紧行程设置为150mm，能够补偿输送带长期运行后出现的蠕变伸长，不需要频繁裁剪重新接驳胶带，日常维护只需要定期调整张紧螺栓即可保证胶带的张紧度合适。从安装边界来看，设备整体宽度控制在800mm以内，输送带有效宽度为600mm，能够同时并排放置两个20寸标准登机箱，支腿的横向跨距为400mm，安装时只需要在地面预留对应宽度的安装通道即可，不需要额外占用两侧的操作空间，设备底部距离地面的净空高度为400mm，预留出了足够的空间布置清扫装置、接线管线，也方便运维人员清理掉落至设备下方的行李标签、杂物。在细节设计上，机架的所有焊接位置都做了打磨去毛刺处理，

　　外露的螺栓端部都配置了防护帽，避免行李输送过程中尖锐部位刮蹭行李箱表面、划破编织袋类行李的外包装；设备的中间段每隔6米设置一组急停拉线开关，出现行李卡滞、人员误触碰的情况时，现场人员可以在任意位置拉动拉线触发设备停机，降低安全风险。这类输送设备的建模过程中，需要重点关注分段机架的拼接定位基准，每段机架的连接端面都配置定位销孔，现场安装时不需要反复测量对齐，只需要通过定位销定位后锁紧连接螺栓即可保证整体机架的直线度，避免输送带运行过程中出现跑偏问题；导向挡板的安装位置需要与输送带边缘保持平行，建模时需要预留出挡板的调整余量，抵消焊接加工带来的形位误差，保证装配后挡板与胶带的间隙均匀一致。
