倾斜式带式输送机架结构设计方案

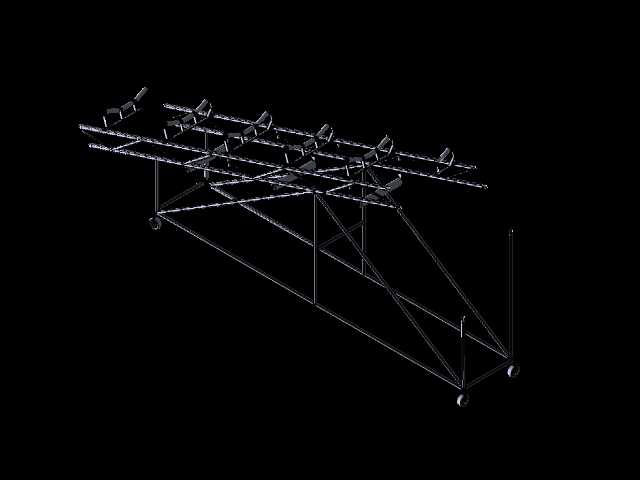

　　在散料、成件物料的短距离高程输送场景中，倾斜布置的带式输送设备是生产环节衔接的核心载体，常见于粮食转运、建材加工、矿山散料中转、生产流水线工位间物料抬升等工况，可匹配不同落差的进出料点位，替代人工搬运完成物料的连续抬升输送，大幅降低跨高程物料转运的人力投入，同时保证输送节拍的稳定性。这套结构设计围绕倾斜输送的实际受力需求展开，主体采用桁架式机架作为承载基础，区别于平置输送机的机架设计，倾斜段的机架需要同时承受输送带、物料的垂直重力与沿输送方向的分力，因此在机架的中下部设置了三角支撑加强结构，通过斜向撑杆将倾斜段的载荷分散传递至底部安装基础，避免长倾斜段机架出现中部挠曲变形，保证长期运行过程中机架的形位精度，防止输送带出现跑偏、

　　托辊组异常磨损的问题。从结构布局来看，设备整体分为下部水平受料段、中部倾斜输送段、上部头部卸料段三个功能区段，下部水平段预留了足够的受料空间，可匹配料斗、上游输送设备的出料口位置，避免受料过程中物料撒漏；中部倾斜段的倾角设置参考常规散料的安息角范围，保证普通颗粒、块状物料在输送过程中不会出现向下滑移的情况，若输送流动性较强的物料，也可在该结构基础上加装挡边带、横隔板等附件，无需对主体机架做大幅改动；上部头部段预留了驱动滚筒、清扫器、卸料罩的安装位置，可根据实际输送量匹配对应直径的驱动滚筒与减速驱动单元，安装接口采用标准化的螺栓连接设计，方便后期维护时的部件更换。机架的主体构件采用标准型钢焊接拼装，所有受力节点处均设置了加强筋板，

　　避免应力集中导致的焊缝开裂问题，托辊组的安装孔位采用长圆孔设计，安装时可根据实际输送带的张紧情况微调托辊位置，降低输送带跑偏的调试难度。设备的底部安装边界预留了地脚螺栓连接点位，可直接固定在混凝土基础或者钢制平台上，支撑腿的高度可根据现场实际安装高程做小幅调整，适配不同现场的安装地面高差。从设计思路上，这套结构优先考虑了现场安装的便捷性与运行的可靠性，整体机架可拆分为多个分段构件，运输时可拆分堆叠，降低运输成本，现场安装时通过螺栓拼接即可完成主体组装，无需大量现场焊接作业，缩短现场安装的周期。同时机架两侧预留了安全护栏、检修走道的安装接口，对于输送高度较高的应用场景，可直接加装附属防护结构，满足安全生产的规范要求。

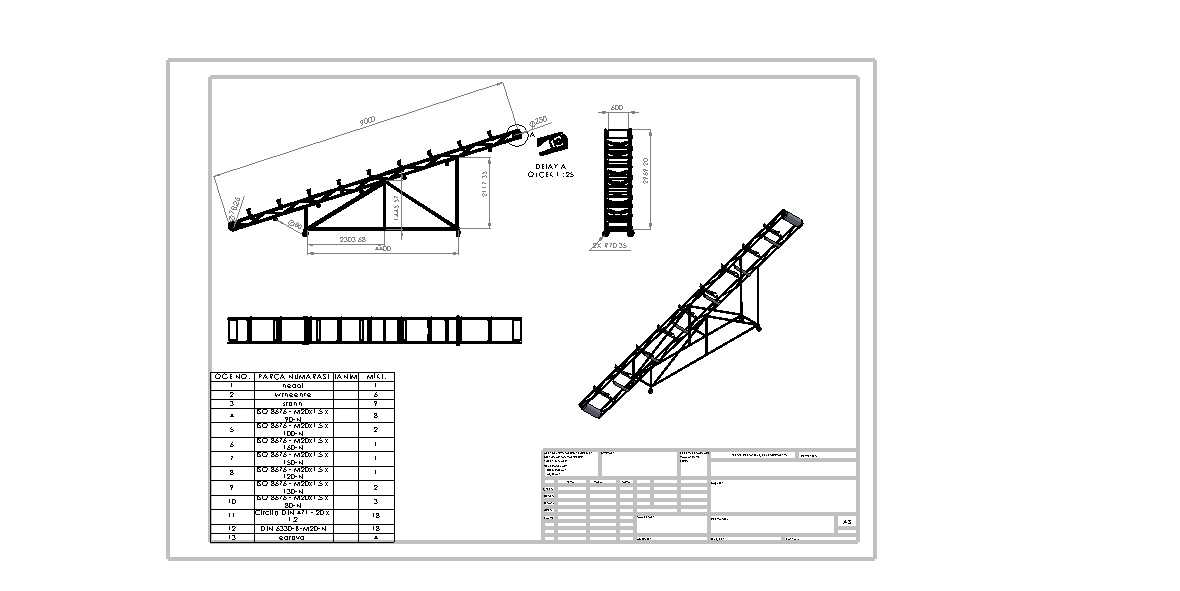

　　输送带的张紧装置布置在下部水平段的尾端，采用螺旋张紧结构，结构简单可靠，张紧行程可满足常规长度输送带的张紧调节需求，日常维护时只需定期检查张紧度即可，无需复杂的维护操作。在实际选型应用时，可根据输送物料的种类、输送量、输送高程差调整机架的分段长度、倾斜段倾角以及托辊组的间距，比如输送较重的矿石类物料时，可加密上托辊组的布置间距，增大托辊的承载能力；输送轻质成件物料时，可适当放大托辊间距，降低设备的整体制造成本。这套结构的三维设计完整还原了实际加工制造的所有细节，所有型钢的选型、节点的连接方式、安装孔位的尺寸都符合机械设计的相关规范，可直接作为同类倾斜带式输送机设计的参考模板，也可根据实际工况参数调整尺寸后直接用于生产制造。
