四旋翼无人机弹簧缓冲软着陆机架结构

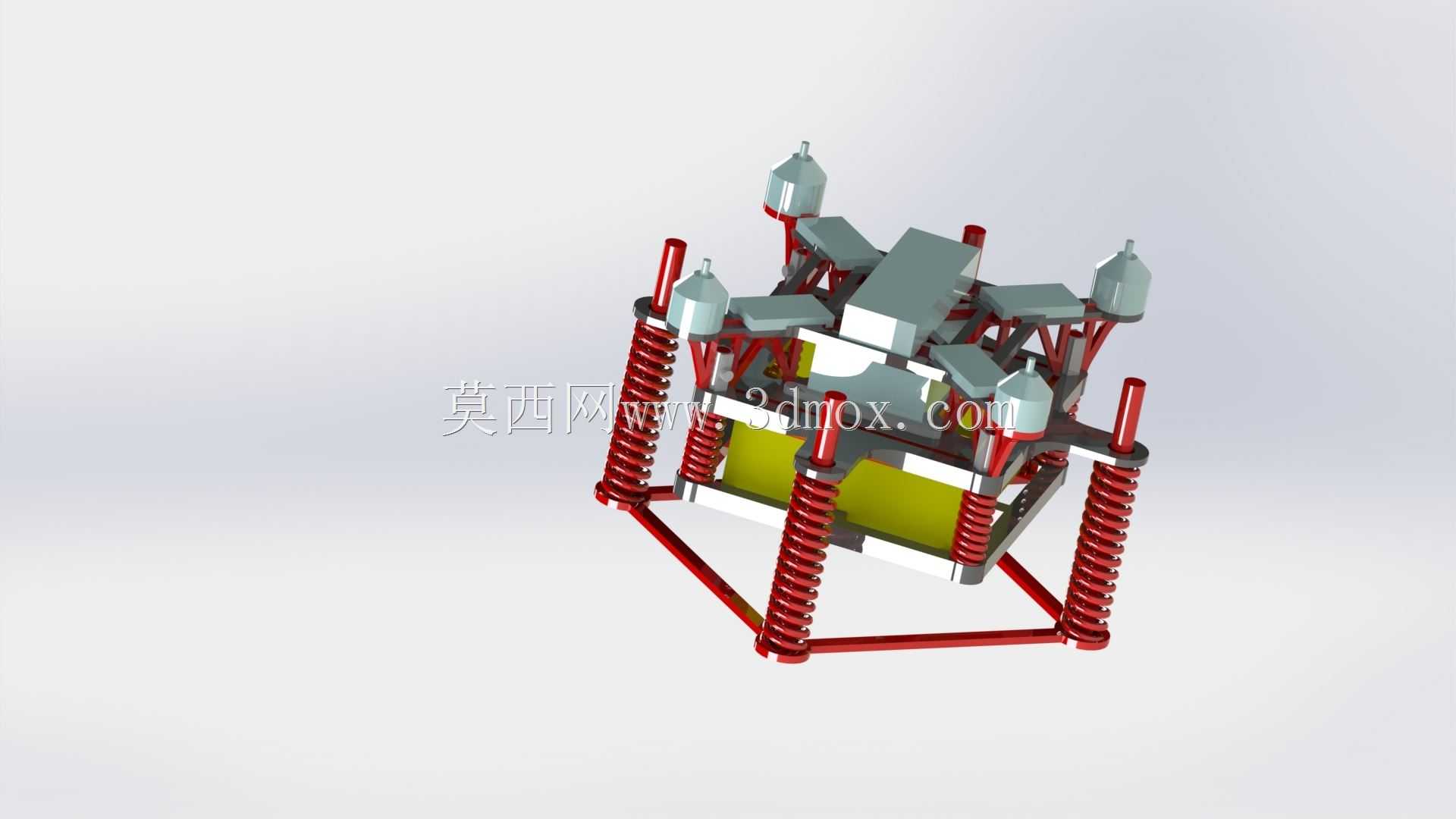

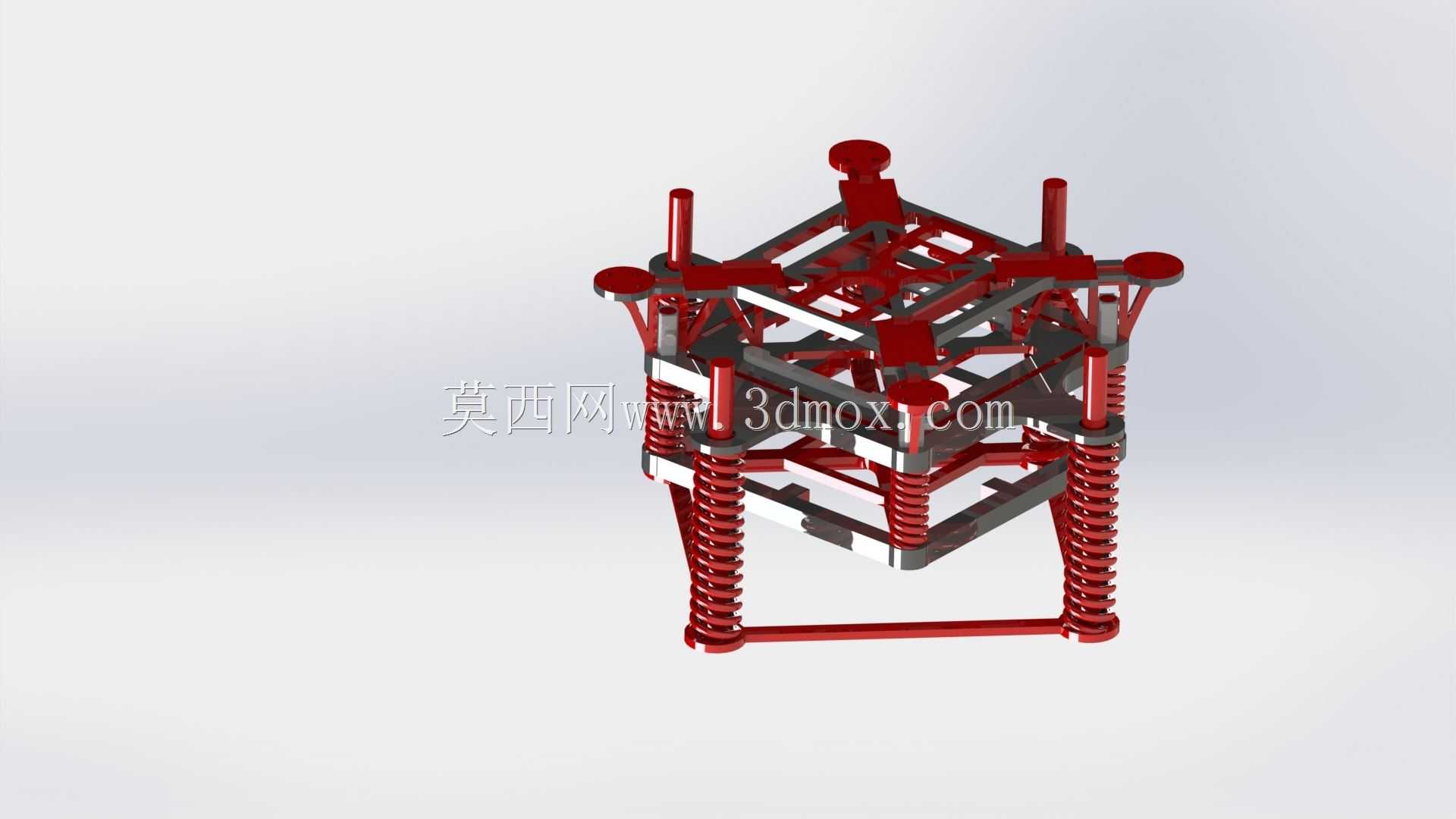

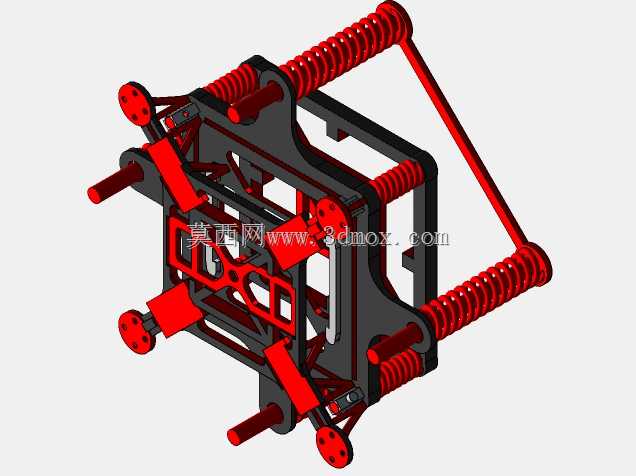

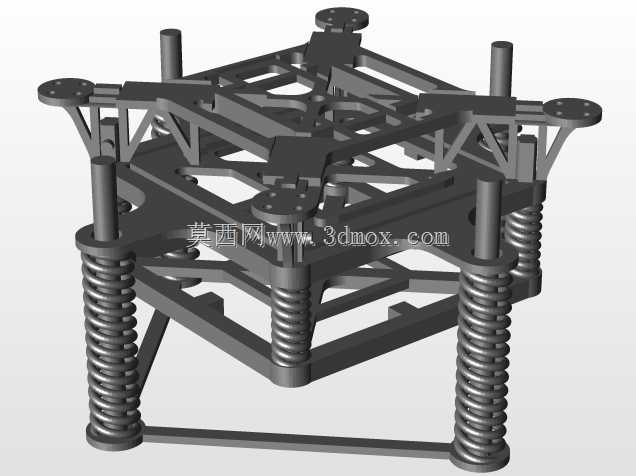

　　这套机架结构针对小型四旋翼飞行器的硬着陆冲击问题做了定向优化，日常作业里，小型四旋翼在植保巡检、航测航拍、教学实验场景中，很容易因为操作手经验不足、低空风切变、降落场地不平整出现硬触地的情况，轻则机架形变导致飞控安装基准偏移，重则飞控、电池、图传模块受冲击损坏，这套带弹簧缓冲的着陆架就是为解决这类痛点设计的。从结构布局来看，整体采用上下双层框架构型，上层框架预留了飞控板、电池、电调的安装位，四个角的机臂安装座做了加厚处理，能兼容常用的2204、2206级别无刷电机的安装孔位，安装孔位按照行业通用的16mm、19mm机臂管径做了适配，不需要额外打孔就能直接装配常规规格的碳管机臂。下层的缓冲支腿一共四组，对应四个机臂的正下方位置，

　　每一组支腿都配置了等节距圆柱螺旋压缩弹簧，弹簧的预压量在设计时做了反复调校，当飞行器以1.5m/s以内的垂直速度触地时，弹簧可以吸收70%以上的冲击能量，避免冲击力直接传递到上层的机载电子设备。支腿底部的触地端做了加宽的平面设计，在草地、硬化路面、轻微起伏的碎石地面降落时，不会出现支腿卡入缝隙或者侧翻的情况，触地端的安装面还预留了防滑脚垫的装配槽，后期可以粘贴橡胶脚垫进一步提升降落时的摩擦力。设计过程中对整体重量做了严格管控，整套机架最终质量控制在60g左右，不会给小型四旋翼带来过多的负载负担，不会过度压缩飞行器的有效载荷空间，也不会明显缩短续航时间。框架主体的杆件连接位置都做了三角加强筋结构，

　　避免飞行过程中因为电机振动导致连接位出现疲劳断裂，所有的安装孔位都做了沉头处理，装配后螺丝头不会突出结构表面，既不会增加额外的风阻，也能避免螺丝刮碰到电池或者线路。从安装边界来看，上层框架的中心安装区域尺寸为55mm*55mm，能够适配市面上绝大多数迷你飞控、分电板的安装尺寸，电池绑带的穿槽宽度为8mm，可以兼容常用的20mm宽度的尼龙绑带，固定3S、4S规格的航模锂电池。缓冲弹簧的行程设计为12mm，在最大压缩状态下，下层支腿不会和上层框架的电池安装位发生干涉，即使在最大冲击载荷下，弹簧并圈后也有硬限位结构承接剩余冲击力，不会出现弹簧过度形变导致支腿弯折的问题。在实际作业场景中，这套机架尤其适合新手训练使用，

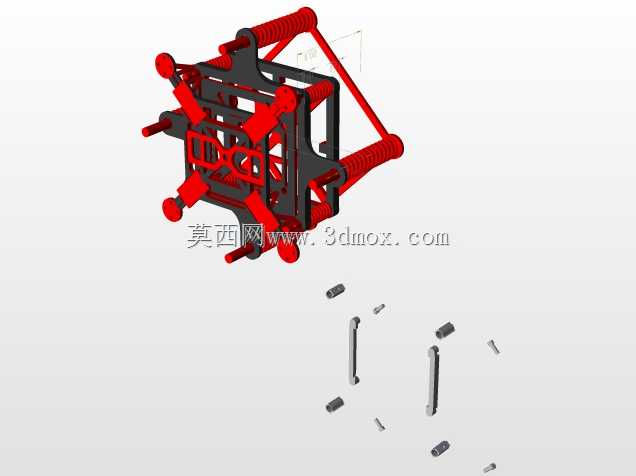

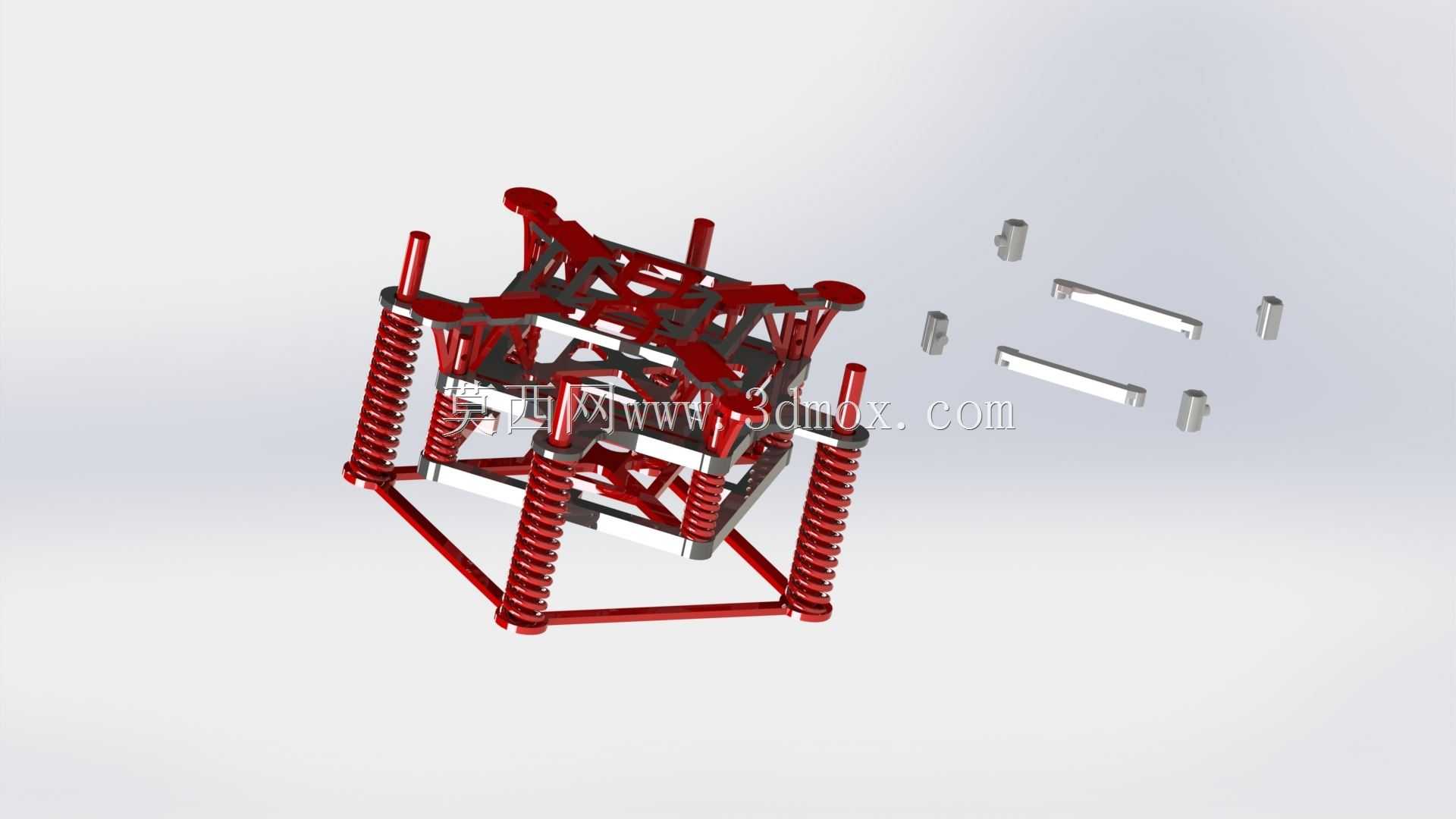

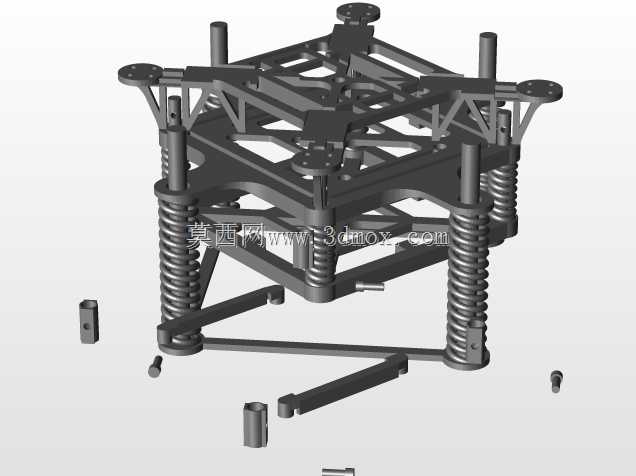

　　新手操作时降落速度控制不稳定，这套缓冲结构能大幅降低摔机后的损坏概率，减少配件更换成本；在植保作业场景中，田间降落场地往往不平整，带缓冲的支腿能让飞行器在倾斜度15度以内的田埂上稳定降落，不会因为地面不平出现侧翻打桨的问题；在航测作业场景中，软着陆结构能避免冲击导致的相机云台校准偏移，减少航测数据因为云台震动出现的模糊、错位问题。结构设计时还考虑了拆装维护的便捷性，每一组缓冲支腿都是独立模块化设计，单组支腿损坏后不需要更换整个机架，只需要拆下对应位置的两颗固定螺丝就能替换新的支腿组件，维护效率很高。框架的杆件采用等截面设计，在做有限元分析时，针对垂直冲击、侧向倾斜着陆两种最常见的受载情况做了应力校核，最大应力位置出现在弹簧上座的连接拐角处，应力值远低于常用PLA、PETG打印材料或者铝合金材料的屈服强度，日常使用不会出现结构失效的问题。
