卧式集成气动执行储控一体装置

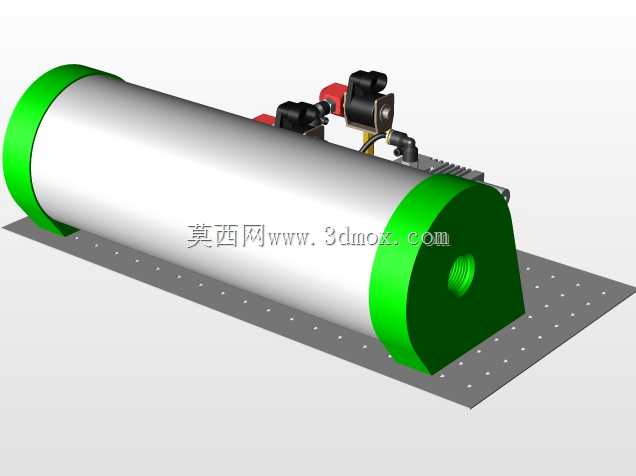

　　这套卧式结构的气动装置，核心采用圆柱形储压筒体搭配端盖密封的主体构型，筒体两端的绿色端盖做了加厚密封处理，其中一侧端盖预留了标准气路接口，可直接对接外部执行气路，无需额外加装转接接头。筒体上方集成布置了两组电磁控制阀与手动应急阀组，阀组之间通过硬质气动管路连接，所有阀件均通过安装支架固定在筒体顶部的加工平面上，避免管路悬空产生的振动疲劳。整套装置底部配套带阵列安装孔的金属安装底板，底板的孔位按照通用工业安装间距设计，可直接固定在设备机架的标准安装面上，不需要额外加工过渡连接板。

　　在自动化生产线的气动回路设计中，这类集成式储控一体装置常被布置在执行气缸的近端位置，用来抵消长距离供气带来的压力波动，尤其是多工位同时动作的气动夹具、气动挡停机构场景下，近端储压可以保证每个执行元件的供气压力稳定，避免出现动作迟缓、夹紧力不足的问题。装置顶部集成的电磁阀组，可直接接收设备PLC的控制信号，切换气路的通断与流向，配套的手动阀可在设备断电、检修状态下手动释放储压筒内的压缩空气，或者手动切换气路状态，方便调试与故障排查。

　　从设计思路上看，这套装置将储压、控制、安装基准三个功能模块做了高度集成，摒弃了传统气动回路中储气罐、阀组、安装支架分散布置的方案，减少了管路接头的数量，也就降低了压缩空气泄漏的概率。筒体的长径比经过优化，在保证足够储气量的前提下，尽量压缩了横向占用空间，适合安装在设备内部空间局促的位置。端盖与筒体的连接采用周向均布的紧固件锁紧，密封面预留了密封圈安装槽，可耐受常规工业气动系统0.4-0.8MPa的工作压力，不会出现泄压渗漏的问题。

　　安装边界方面，整套装置的重心落在安装底板的中心区域，固定时只需在底板四个角的安装孔位锁紧螺栓即可，不需要额外做支撑加固。筒体上方的阀组最高凸起高度控制在合理范围内，不会与周边的走线槽、其他机械部件产生干涉，阀件的操作按钮、接线端口均朝向外侧，方便接线与日常操作维护。气路接口的位置设置在端盖中心，外接管路时可顺着筒体轴向排布，不会出现管路弯折过大影响气流通畅的情况。

　　在实际使用场景中，这类装置还可配套小型气动执行元件组成独立的气动作业单元，比如小型工件的压装工位、物料的气动分料工位，不需要单独搭建集中供气的长距离管路，仅需接入一根主供气管路即可完成整个单元的气路搭建，大幅缩短设备的组装调试周期。装置的所有外露金属部件均做了防锈氧化处理，可适应车间内多粉尘、少量切削液飞溅的工作环境，不会因为长期使用出现表面锈蚀、阀件卡滞的问题。阀组与筒体之间的连接管路采用刚性金属管，相比柔性气管具备更好的抗老化性能，长期使用不会出现管路开裂、漏气的问题，维护周期更长。
