传统电力驱动发动机冷却系统结构设计

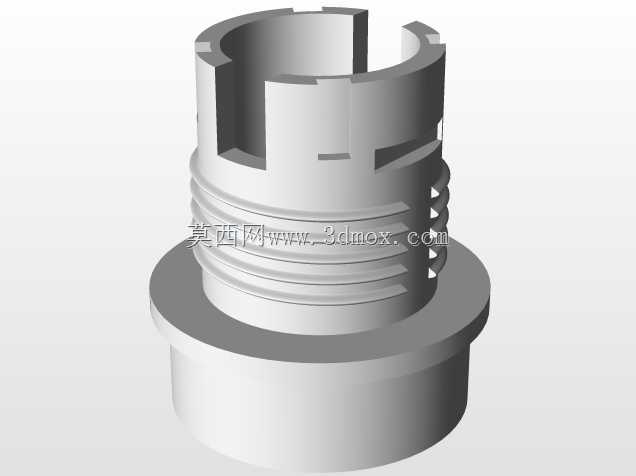

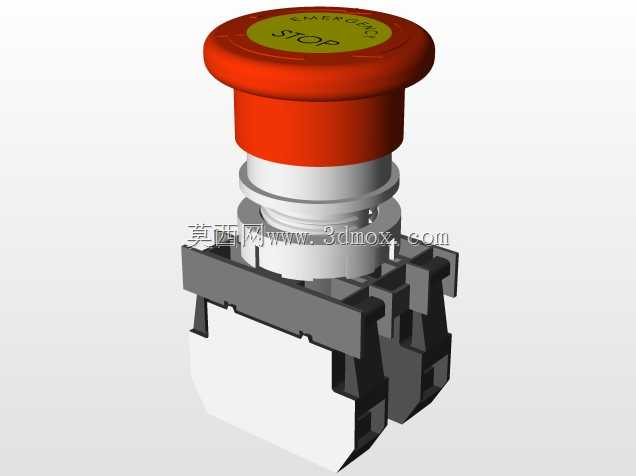

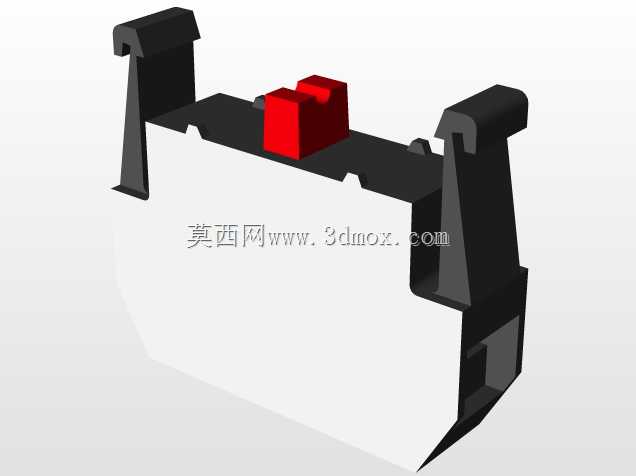

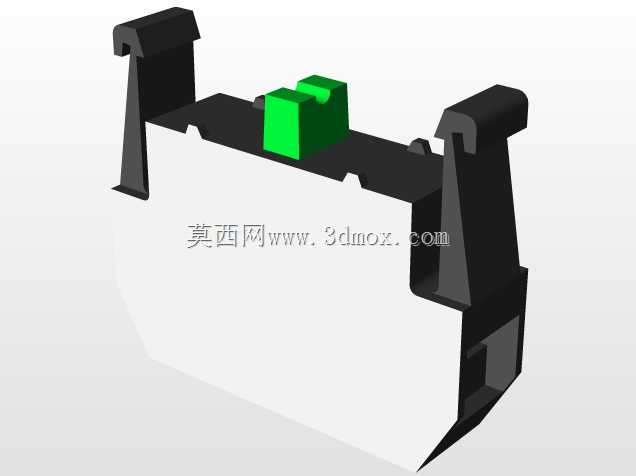

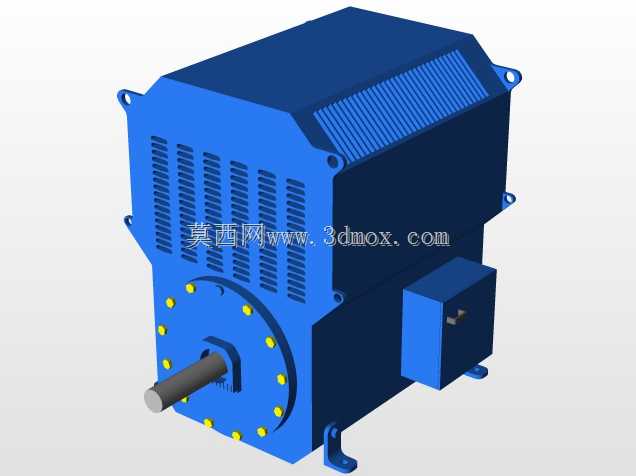

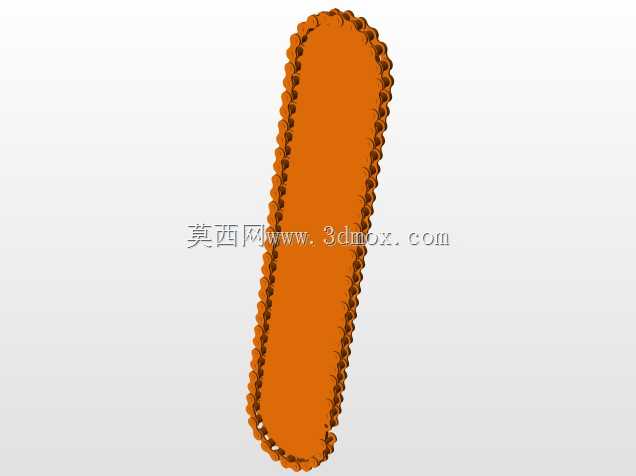

　　在固定式电力驱动动力机组的配套场景中，冷却系统是保障动力核心长期稳定运行的关键配套单元，这类结构常见于分布式备用电源、小型工业自备电站、固定式作业动力站等场景，核心作用是带走动力单元做功过程中产生的多余热量，将缸体、润滑回路、排气支路的工作温度维持在设计允许的区间内，避免因过热导致的部件形变、润滑失效、功率衰减等问题。

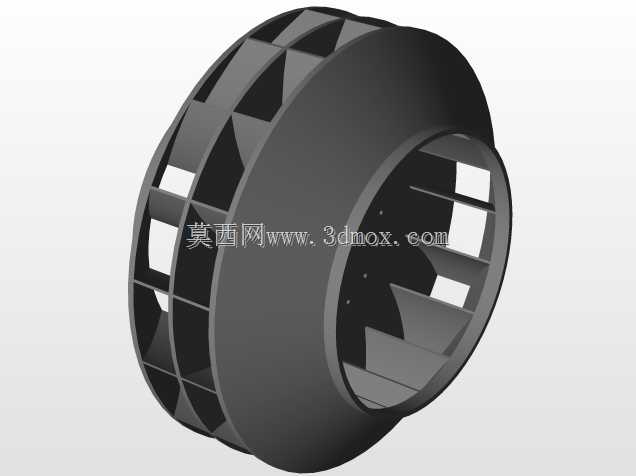

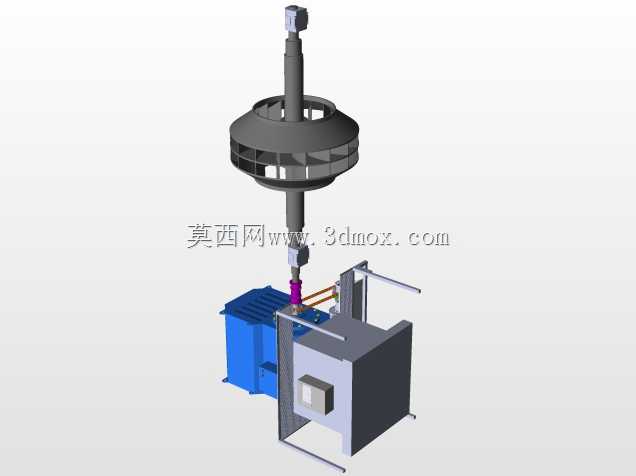

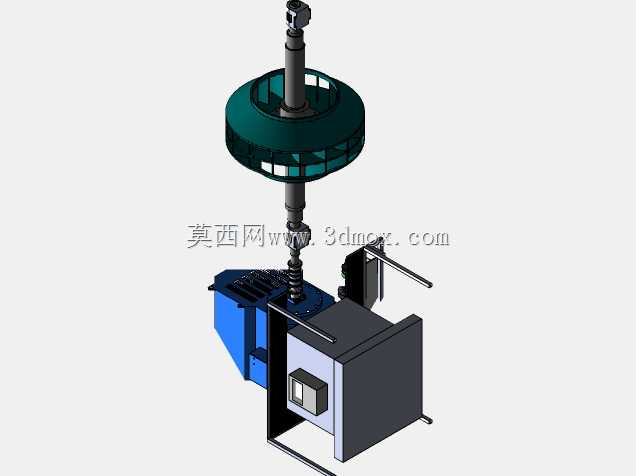

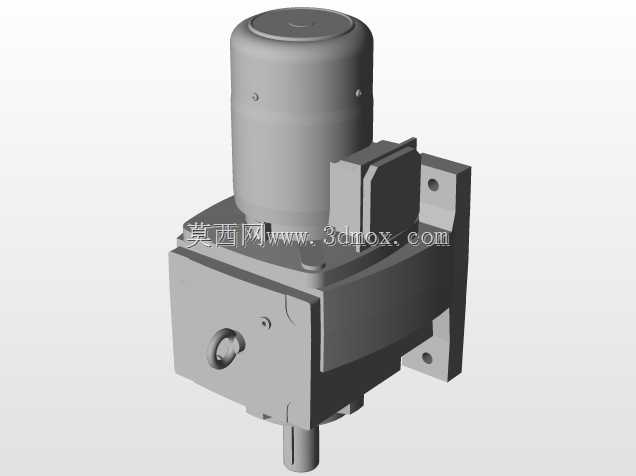

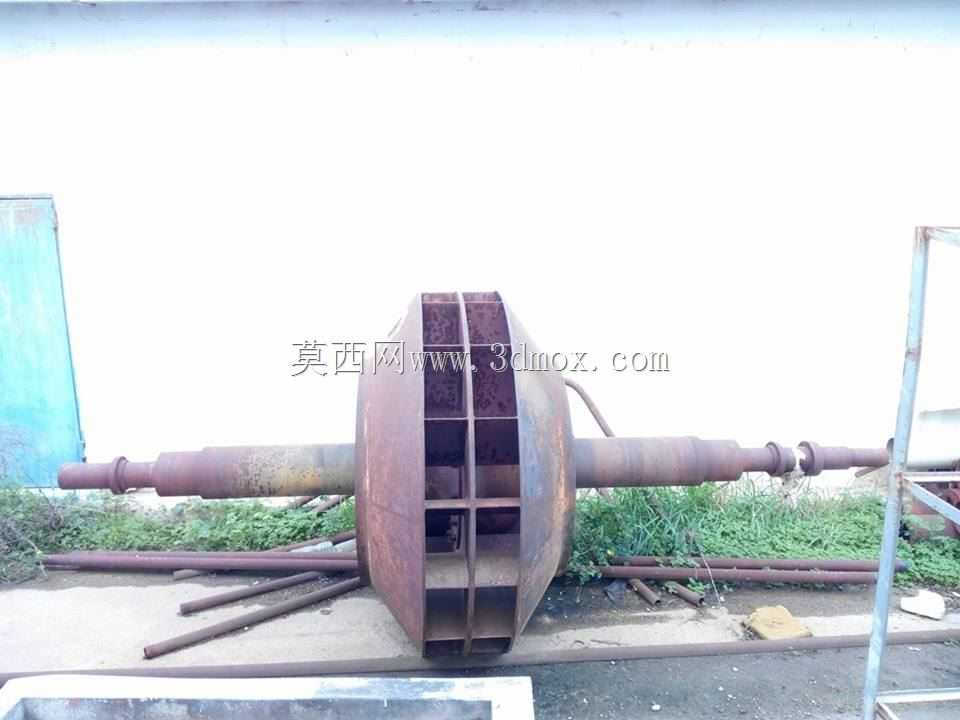

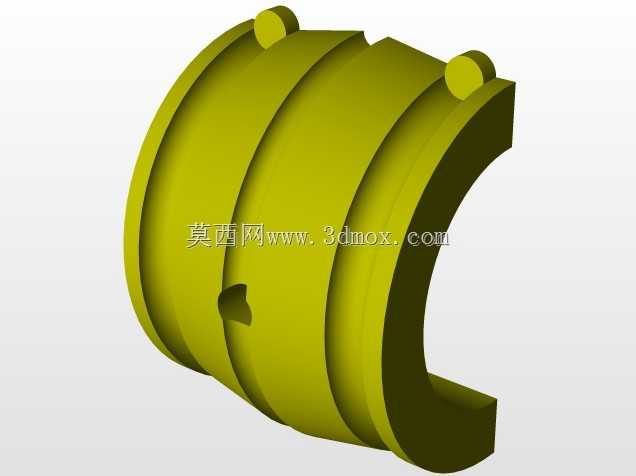

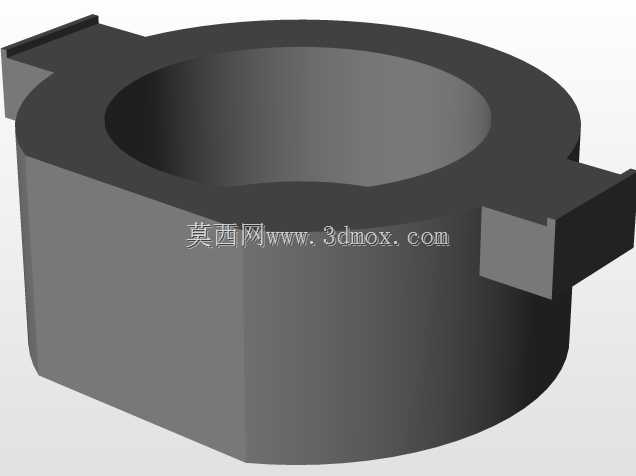

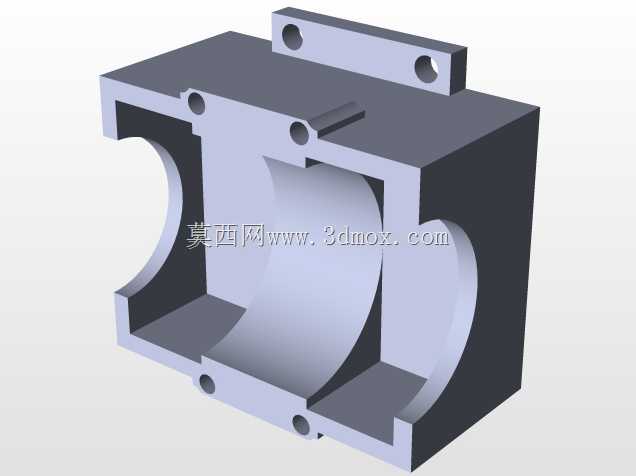

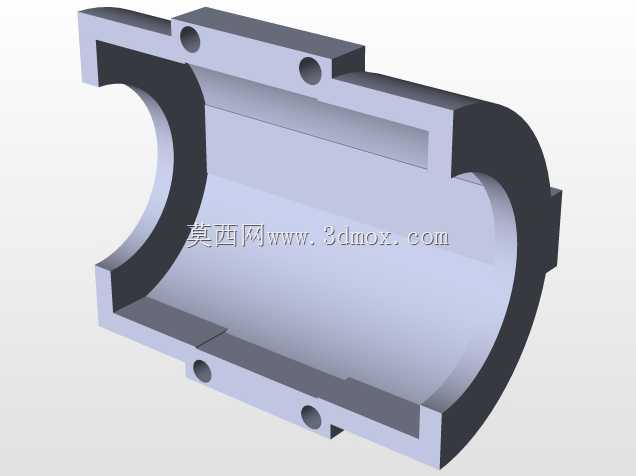

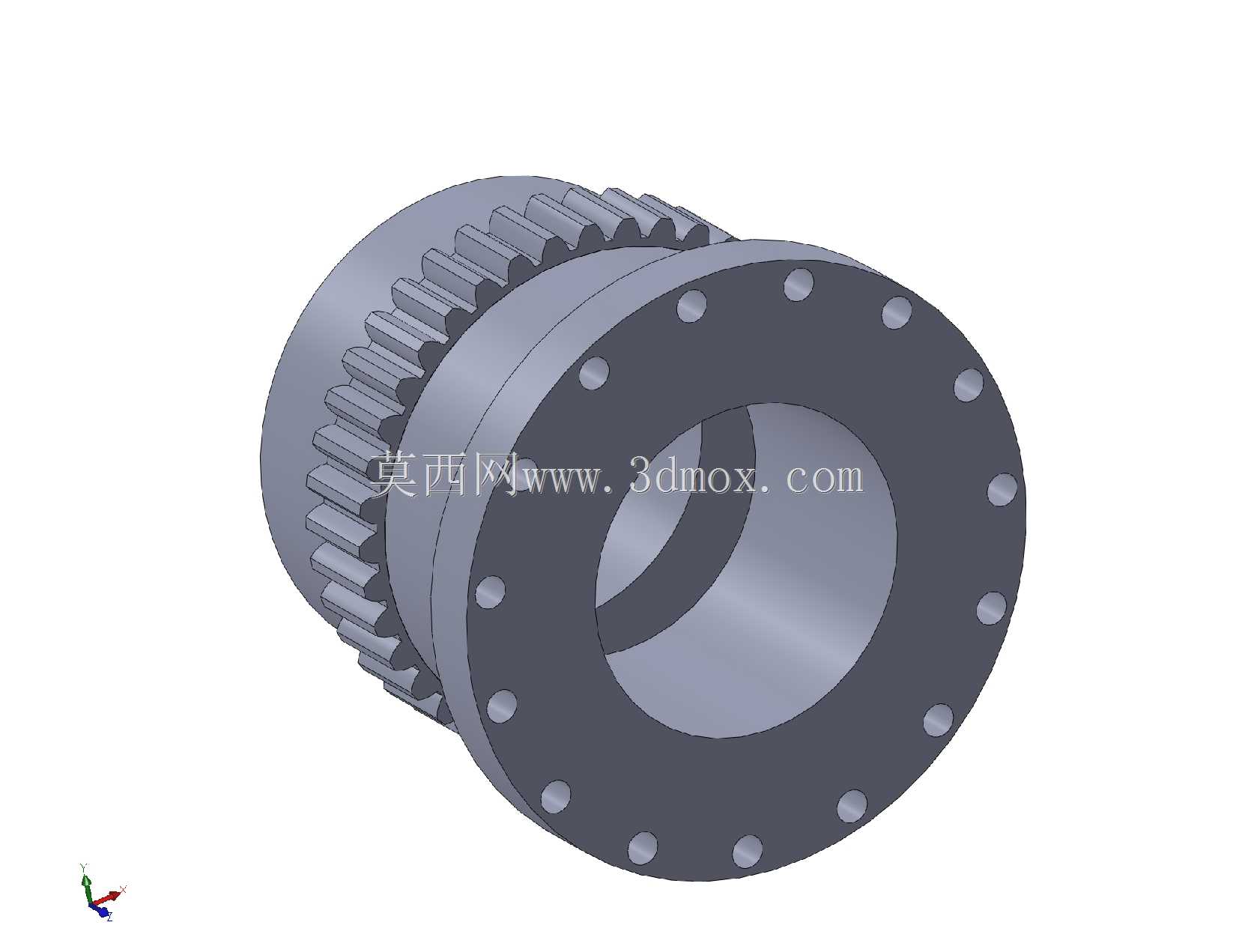

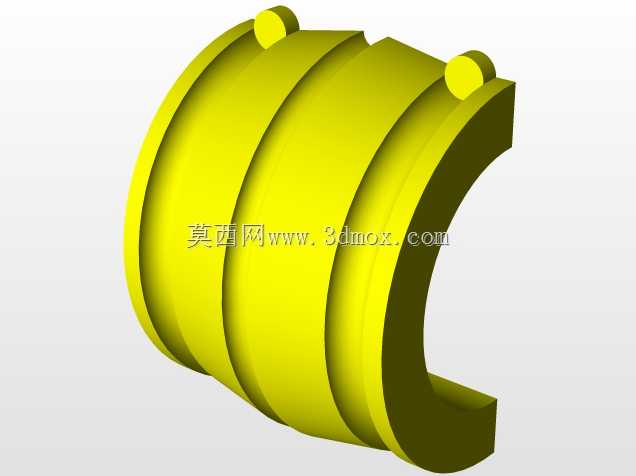

　　从结构布局来看，这套冷却系统采用立式集成排布思路，上部的大直径轴流风轮为核心换热送风部件，风轮采用多翼式环型结构设计，叶片沿轮毂周向均匀排布，外沿设置环形导流围边，能够在较低转速下输出大流量低压送风，降低运行过程中的气动噪音，同时避免高速气流直吹带来的散热片共振问题。风轮通过中间的立式传动轴与下部的传动基座连接，传动轴采用分段式阶梯轴结构，中间设置多组支撑轴承位，轴身预留密封件安装槽，能够适配不同安装高度的动力单元输出轴对接需求，传动段外侧设置防护套筒，既可以避免转动部件裸露带来的安全隐患，也能减少车间内浮尘、纤维杂质缠绕传动轴的概率。

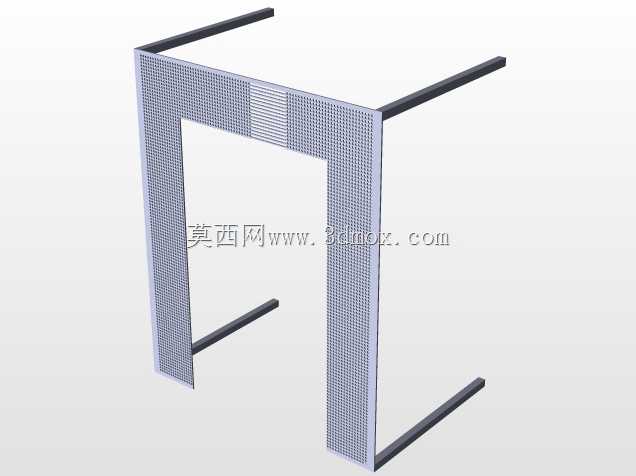

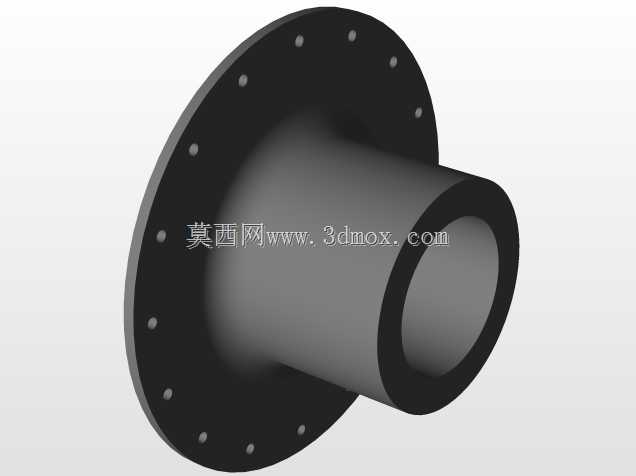

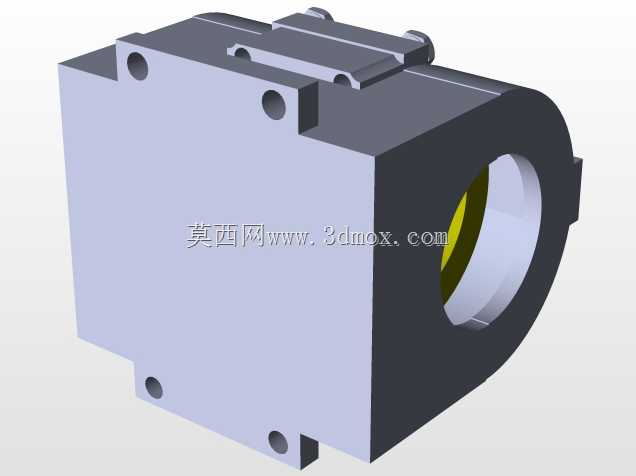

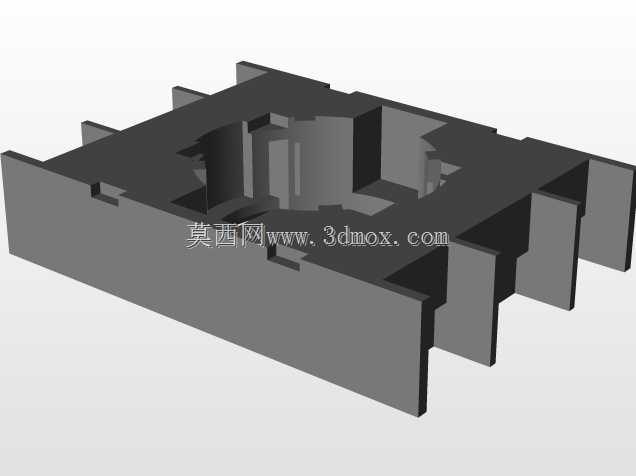

　　下部的功能集成单元采用框架式安装结构，主体承载框架采用折弯钢板拼焊成型，侧面预留与动力机组缸体对接的安装法兰孔位，法兰面加工有密封槽，可适配橡胶密封垫实现冷却回路的密封连接。框架一侧设置独立的冷却介质储液腔，腔体外壁布置有阵列式散热鳍片，鳍片方向与上部风轮的送风方向完全平行，能够让气流垂直扫过鳍片表面，最大化换热效率。储液腔侧面设置液位观察窗与介质加注口，观察窗采用耐温透明材质，可直接目视检查冷却介质存量，加注口带透气式密封盖，平衡腔体内外压力的同时避免介质飞溅。

　　冷却回路的流道设计采用多回程折返结构，介质从动力单元的高温出水口进入储液腔后，会沿内部导流板依次流经多组散热鳍片对应的流道，延长介质在散热段的停留时间，避免出现局部流道短路导致的散热不均问题。流道内部设置有温度传感器安装位，可直接对接动力机组的控制单元，根据介质温度实时调整上部风轮的转速，在低负荷工况下降低风轮转速减少能耗，高负荷工况下满速运行保障散热能力。

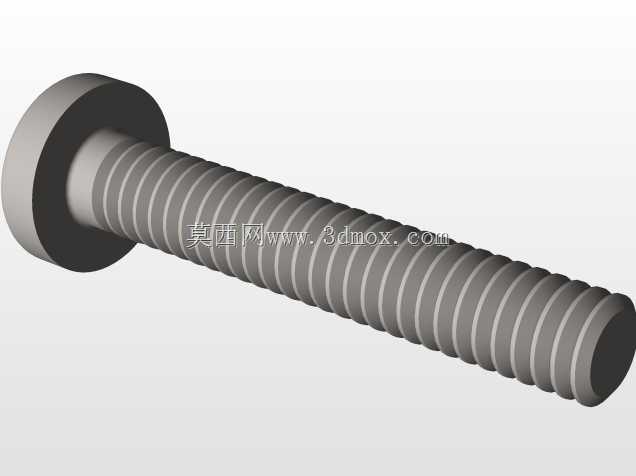

　　安装边界方面，整套系统的底部支撑脚采用可调式结构，四个支撑脚预留长条形安装孔，可适配不同孔距的机组安装底座，安装时可通过支撑脚的调节螺栓调整整体水平度，避免传动轴出现偏摆导致的轴承异常磨损。系统的横向安装尺寸控制在常规六缸以下电力发动机的安装宽度范围内，纵向尺寸预留了与排气管路、润滑管路的避让空间，不会与动力单元的周边附属部件产生安装干涉。上部风轮的顶部预留了防护网安装位，安装后可避免大块杂物被吸入风轮导致叶片损坏，风轮与下部基座的间距经过匹配计算，送风覆盖范围能够完全覆盖下部的散热鳍片区域以及动力单元的缸盖上部，在给冷却介质散热的同时，也能顺带带走缸盖表面的辐射热量，降低动力舱内的整体环境温度。

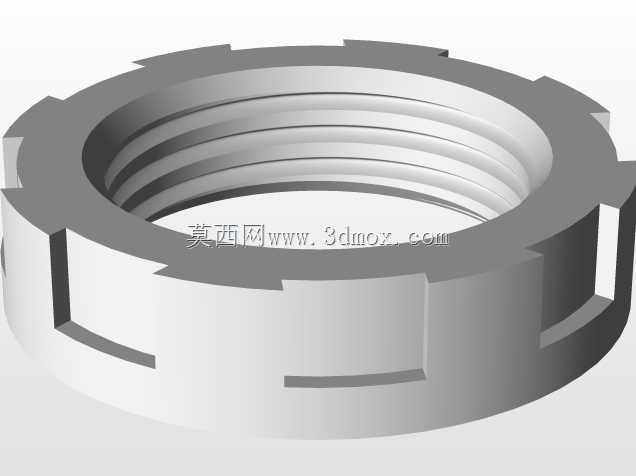

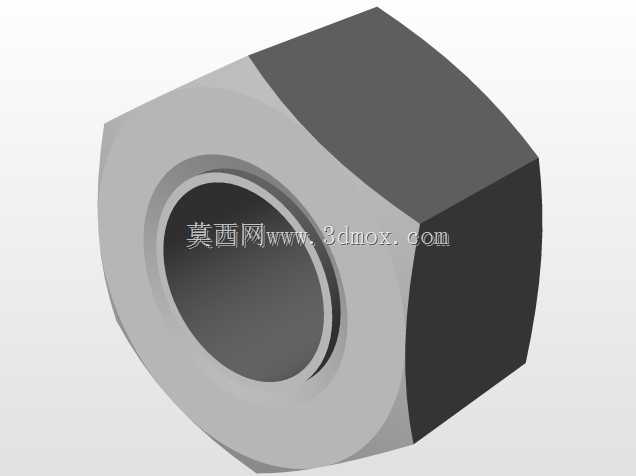

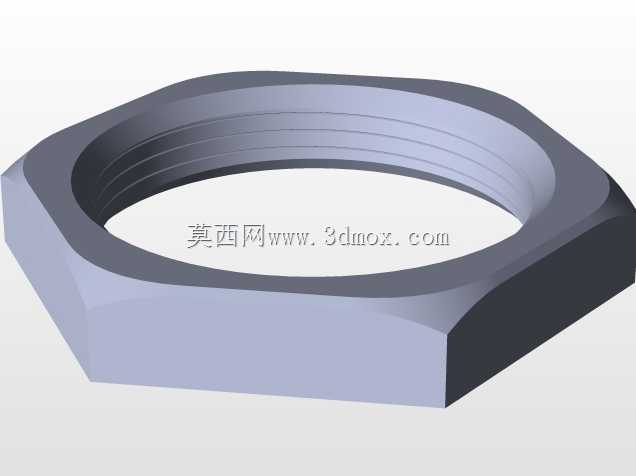

　　在实际运维适配性上，这套结构的所有易损部件都采用快拆式设计，风轮与传动轴采用键连接加锁紧螺母的固定方式，拆卸时仅需松开锁紧螺母即可向上取出风轮，无需拆解下部的主体结构；传动轴的支撑轴承采用标准件型号，更换时无需定制配件；储液腔的散热鳍片采用模块化拼装结构，单组鳍片损坏后可单独更换，无需更换整个储液腔体，能够大幅降低现场运维的配件成本与停机时间。整套结构没有采用复杂的电子控制元件，核心散热功能依靠机械传动与物理换热实现，对高温、多尘、高湿度的工业现场环境适配性更强，不会因为电子元件故障导致整个冷却系统失效，非常适合作为传统电力动力机组的原配冷却单元或老旧机组的冷却系统替换升级部件。
