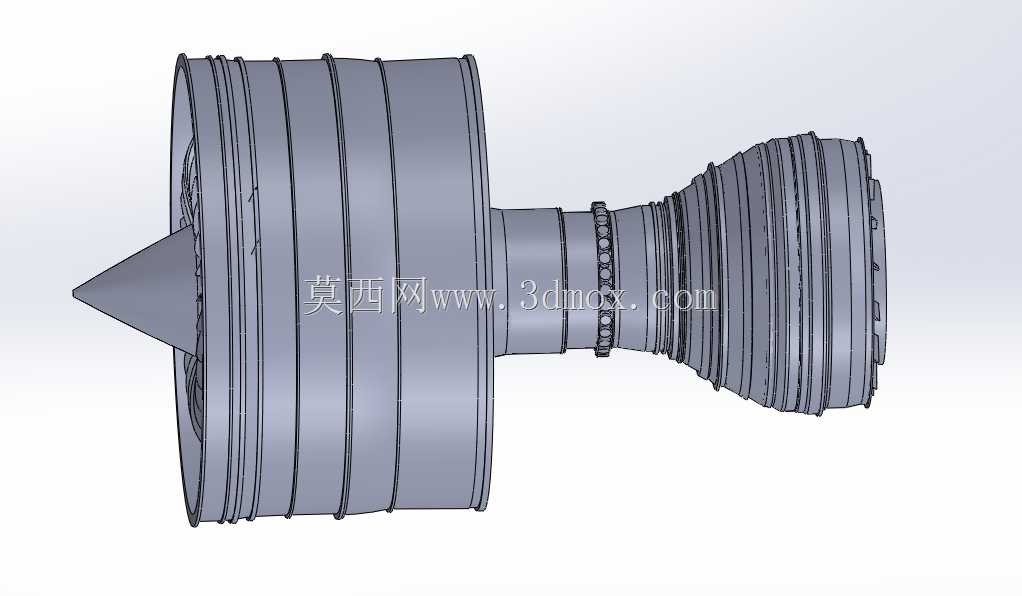

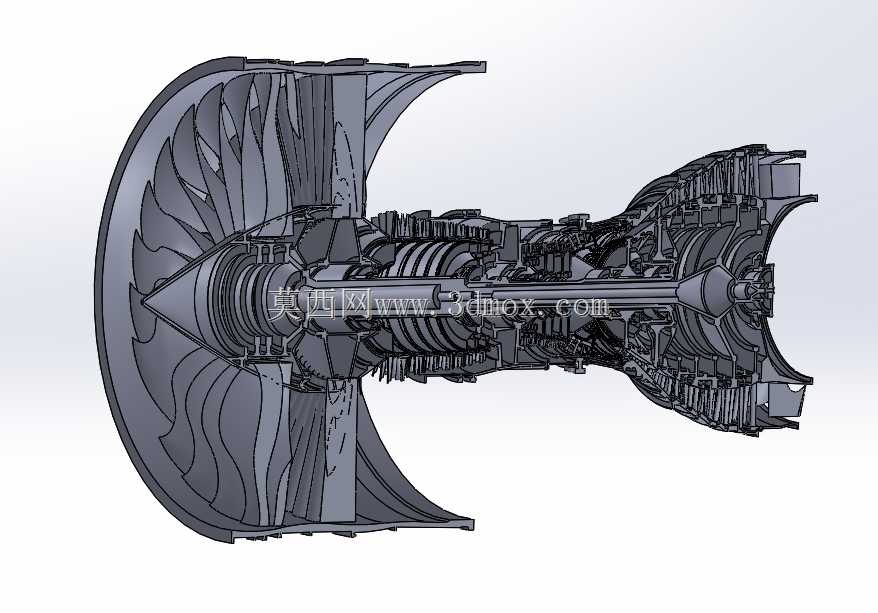

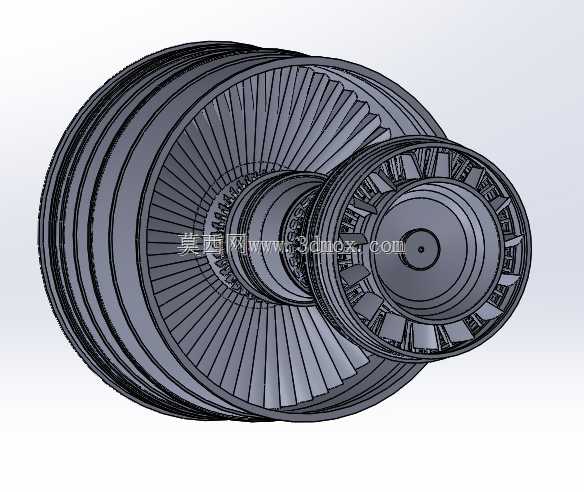

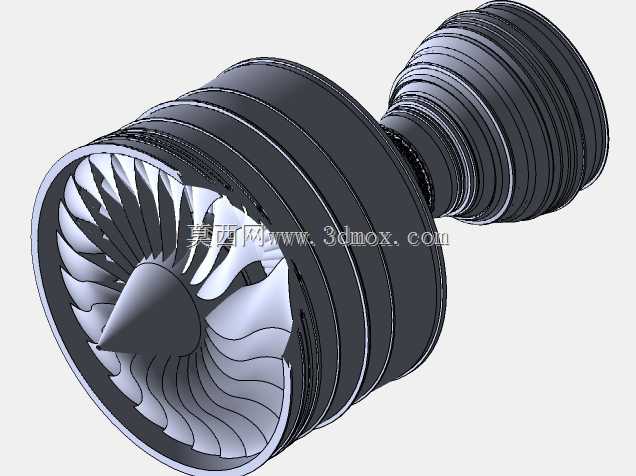

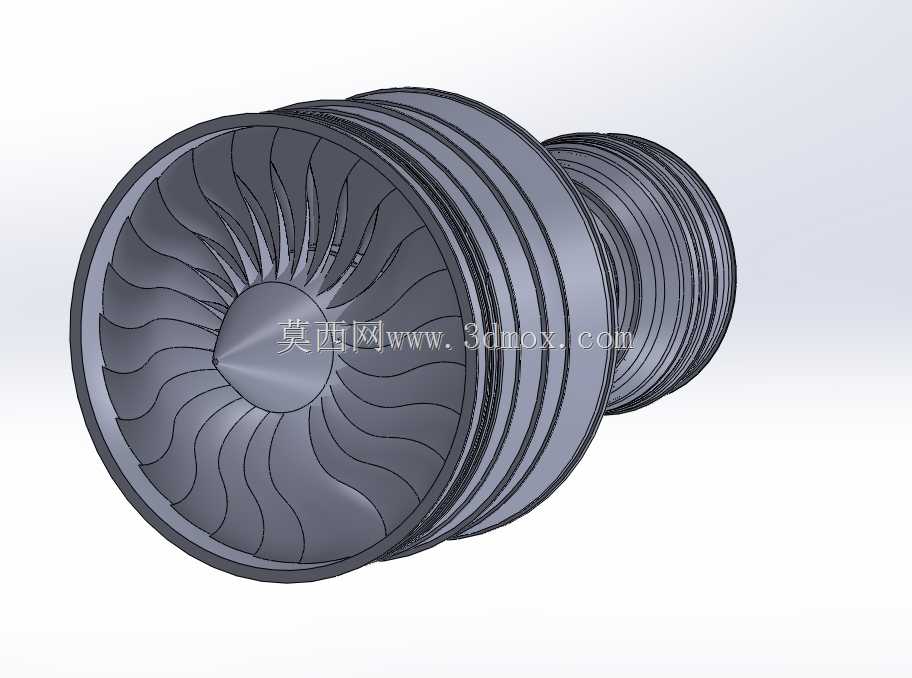

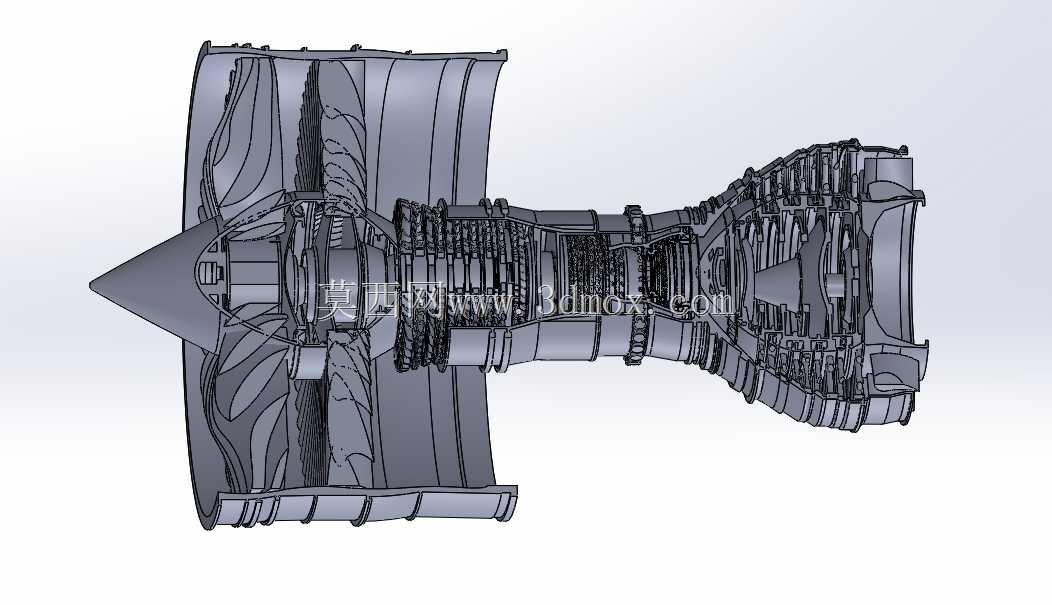

这款剖视呈现的航空涡扇动力装置,核心应用场景覆盖民用干线客机、大型军用运输机的动力配套,是当前亚音速航空飞行器的主流动力选型,实际承担着为飞行器提供巡航推力、驱动机载附件系统运转的核心作用,区别于小涵道比军用加力涡扇,该结构更侧重亚音速段的燃油经济性与大推力输出特性,适配长航程、大载重的飞行任务需求。从结构功能来看,该模型完整还原了大涵道比涡扇的核心流道与部件排布:最前端的大尺寸风扇是大涵道比构型的标志性部件,吸入的气流分为外涵道与内涵道两路,外涵道气流直接经风扇加速排出贡献主要巡航推力,内涵道气流则依次经过低压压气机、高压压气机逐级增压,进入燃烧室与航空煤油混合燃烧形成高温高压燃气,随后燃气先后驱动高压涡轮、低压涡轮做功,

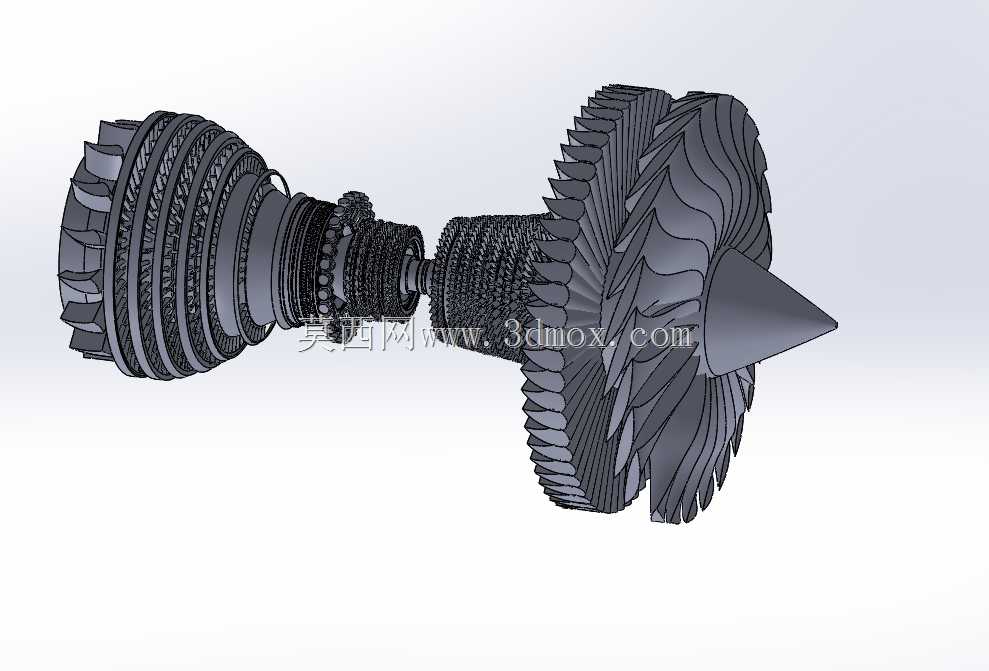

分别带动高压压气机与前端风扇转动,做功后的燃气从尾喷口排出与外涵道气流混合形成最终推力,整套循环过程的部件匹配度直接决定发动机的推重比、燃油消耗率与运行稳定性。设计思路上,该剖视结构严格遵循航空发动机的气动布局逻辑,转子系统采用同轴高低压双转子设计,高低压转子反向转动可抵消部分陀螺力矩,降低飞行器机动过程中的操纵负荷;静子部件的机匣分段设计充分考虑了装配检修的可达性,压气机段的可调静子叶片结构可在不同工况下调整气流迎角,避免低转速下发生压气机喘振;燃烧室采用环形燃烧室构型,相比环管燃烧室拥有更均匀的出口温度场,可降低涡轮叶片的热负荷,延长热端部件使用寿命;涡轮段的空心气冷叶片结构预留了内部冷却气流通道,
可在燃气温度超过叶片材料熔点的工况下保证叶片结构强度,这也是现代高推重比航空发动机的核心设计特征。从安装边界与尺寸逻辑来看,该类大涵道比涡扇的风扇直径通常在2米至3.5米区间,对应不同推力等级的机型适配,整机长度随涵道比与压气机级数变化通常在3米至5米范围,安装时通过核心机匣上的主安装节与机翼吊舱或机身安装架连接,需保证推力轴线与飞行器纵轴线的同轴度偏差在允许范围内,避免产生额外的偏航力矩;外涵道机匣采用薄壁轻量化结构,在保证结构刚度的前提下尽可能降低整机重量,附件机匣布置在核心机下部,集中安装燃油泵、滑油泵、发电机等附件,通过附件齿轮箱与高压转子连接获取驱动力,所有外部管路的排布均预留了足够的维护操作空间,
同时避开了高温区域与振动敏感区域,避免长期运行中出现管路疲劳破损。在结构细节还原上,该模型清晰呈现了叶片的叶型扭转规律,从风扇叶片到压气机末级叶片,叶型弦长、安装角、扭转角度随流道压力变化逐级调整,保证各级叶片的气流攻角处于最优区间,减少流动损失;支承结构采用多支点简支支承方案,在风扇前端、压气机与涡轮间、涡轮后端分别设置轴承支承点,搭配挤压油膜阻尼结构降低转子振动传递,保证转子在高转速下的运行平稳性;封严结构采用篦齿封严与蜂窝封严组合的方式,减少流道间的气体泄漏,提升整机循环效率。对于航空动力领域的结构设计从业者而言,这类剖视结构模型可直观梳理涡扇发动机的气路走向与部件装配关系,在进行新型动力方案论证、航空装备教学演示、相关配套部件选型适配时,可作为直观的结构参考,帮助理解各部件的功能耦合关系,避免设计中出现部件干涉、流道匹配不合理等问题,也能为三维建模过程中复杂转子系统的层级装配、曲面叶型构建提供具象的参考依据。
