手持按压式连续喷雾瓶结构设计

　　日常接触的手持喷雾类容器，核心功能是将瓶内存储的液态介质通过按压触发的泵体结构转化为均匀弥散的雾状射流，这款喷雾瓶的结构设计围绕连续雾化、握持舒适度、出雾稳定性三个核心需求展开，没有冗余的装饰性结构，所有曲面和棱角都服务于实际使用场景。从实际应用场景来看，这类结构的容器覆盖日化洗护、园艺浇灌、家居清洁、医用消毒多个领域，不同场景下对泵体的密封性能、单次按压出液量、雾化颗粒度有差异化要求，这款模型的结构预留了泵芯组件的模块化替换空间，可根据不同灌装介质的粘度特性更换对应规格的活塞、弹簧和喷嘴头，不需要重新开模修改瓶身主体结构，能大幅降低多场景适配的开模成本。

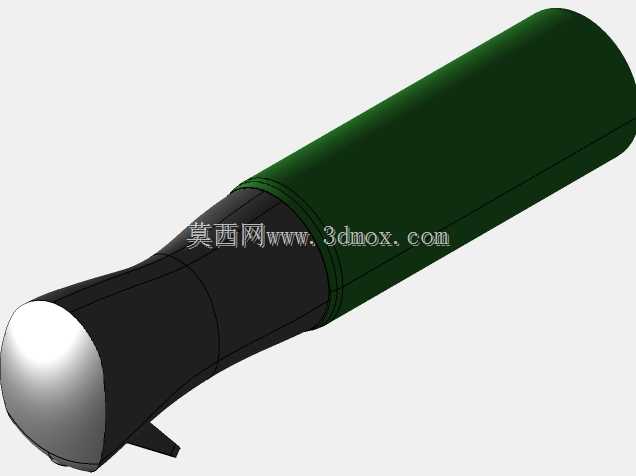

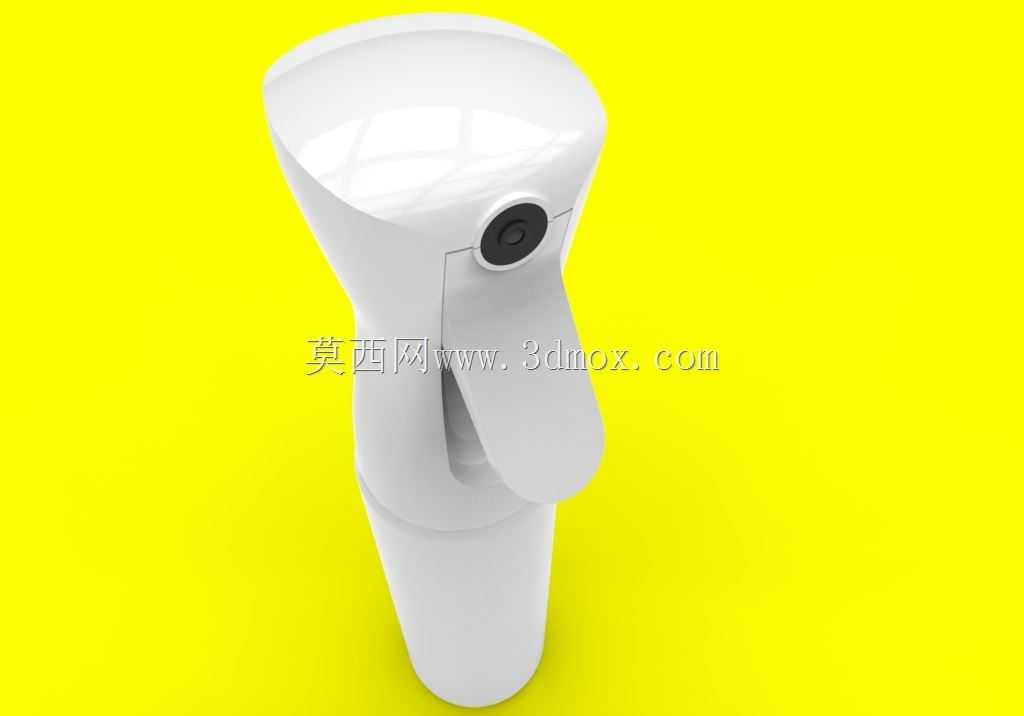

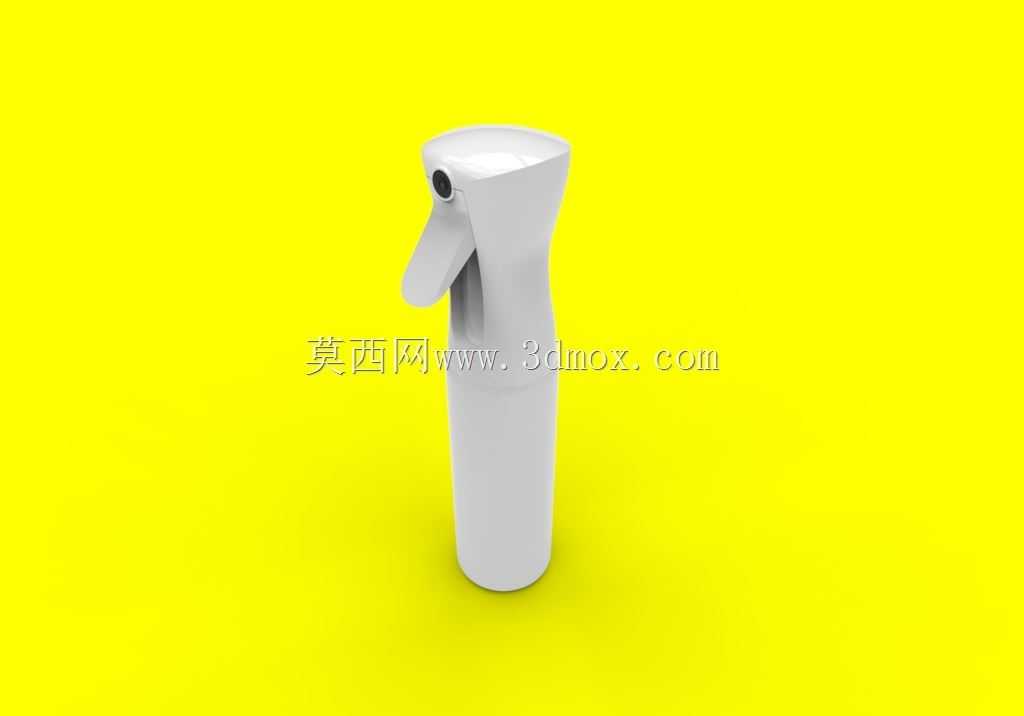

　　瓶身整体采用细长圆柱型主体搭配流线型过渡的喷头握持段，圆柱段的直径控制在38mm，刚好适配成年用户单手握持的掌宽范围，瓶身总高度控制在182mm，放置在常规置物架、洗手台边柜时不会超出层板的高度边界，底部做了2mm厚度的平底加强筋结构，灌装满液状态下放置的静稳性足够，不会因为重心偏高出现侧翻问题。喷头段的曲面做了内收的拇指贴合弧面，按压扳机的伸出长度为12mm，按压行程控制在8mm，按压力度设置在15N左右，既不会因为力度太小出现误触发漏液，也不会因为按压力度过大导致长时间使用手指酸痛，扳机的转轴位置做了隐藏式的轴孔配合，没有外露的装配缝隙，能避免日常使用时残留的液体、灰尘进入转轴区域造成卡滞。

　　内部的泵体结构采用常规的立式活塞泵布局，进液管延伸到瓶身底部的弧形沉槽位置，沉槽的深度为3mm，当瓶内液体剩余量较少时，液体能顺着瓶壁的微小斜度汇聚到进液管口位置，最大限度减少瓶内的残液量，避免介质浪费。喷嘴的出液通道做了螺旋导流槽设计，液体在压力作用下通过导流槽时会产生旋转射流，离开喷嘴后在空气阻力作用下破碎成直径均匀的雾滴，不会出现直射水柱或者大液滴滴落的问题，喷嘴的出口直径设置为0.3mm，适配清水类低粘度介质的雾化需求，如果需要喷洒粘度稍高的消杀药剂或者护理液，只需要更换对应孔径的喷嘴镶件即可。

　　瓶身和喷头的连接采用标准的28牙螺纹配合，螺纹段的长度为8mm，配合端面处预留了2mm厚度的密封胶圈安装槽，装配后胶圈的压缩量控制在30%，既能保证密封性能，不会因为倾倒、温度变化导致瓶内液体漏出，又不会因为装配过紧导致用户拧开补充液体时费力。瓶身的壁厚设置为1.2mm，采用PET或者PP材质注塑成型时，这个壁厚能保证足够的结构强度，灌装满液从1.2米高度自由跌落至硬质地面时不会出现开裂漏液，同时也不会因为壁厚过大造成材料浪费。喷头外壳的壁厚做了均匀化处理，所有转角位置都做了R1.5以上的圆角过渡，避免注塑成型时出现缩水、应力集中的问题，外观面没有设置多余的卡扣或者凸起，后续做表面丝印、贴标时能有足够的平整面承载标识内容。

　　从结构设计的合理性来看，这款喷雾瓶的所有零部件都采用常规的注塑工艺即可生产，没有特殊的倒扣或者复杂曲面需要用到特殊抽芯结构，模具结构简单，量产时的成型周期短，装配环节只需要依次将泵芯组件装入喷头外壳、套上密封胶圈、拧上瓶身即可完成总装，不需要额外的紧固件或者粘接工序，装配效率高，后期回收时不同材质的部件也能快速拆分，符合日化包装的轻量化、易回收的设计趋势。实际使用过程中，连续按压时的出雾均匀性稳定，不会出现前几次按压出液量过大、后续按压空程的问题，泵体内的止回阀结构能保证每次按压后泵腔内部及时补入液体，松开扳机时的复位弹簧力度适中，复位速度快，能支持高频次的连续按压操作，满足大面积喷洒的使用需求。
