方形轴流风机防护通风网罩结构设计

　　做散热结构设计快十二年，经手的机柜、工控设备散热方案里，风扇防护网是最容易被新手忽略，但直接影响设备长期运行稳定性的小零件。很多刚入行的工程师做散热设计时，只算风扇风量、风压，随便找个网罩凑数，结果要么是网罩风阻太大，实际散热效率打了六折，要么是安装孔位不匹配，现场装的时候要重新打孔，甚至有网罩筋条太疏，运维的时候手指误碰扇叶出安全事故的情况。

　　这次做的这款方形风扇通风网罩，适配的是行业里用量最大的120mm规格轴流散热风扇，这类风扇广泛用在工控机柜、服务器机箱、变频设备柜体、小型工业风冷机组、充电桩散热模块上，核心作用有两个：一是物理防护，避免外部杂物、运维人员肢体接触到高速旋转的扇叶，规避机械伤害风险，同时阻挡大颗粒灰尘、碎屑直接打到扇叶上，延长风扇使用寿命；二是规整进出风气流，避免扇叶边缘的紊流乱串，一定程度上降低风噪。

　　设计的时候最先卡的是安装边界，四个角的安装孔严格匹配标准120mm风扇的孔距，孔中心到相邻两个边的距离留足了螺丝安装空间，适配M4规格的盘头螺丝，安装时不需要额外做转接件，直接贴在风扇进风侧或者出风侧就能固定，网罩整体厚度控制在3mm，不会额外占用太多柜体内部的安装空间，哪怕是设备内部走线密集、安装间隙紧张的场景，也不会和周边的线束、电容、PCB板产生干涉。

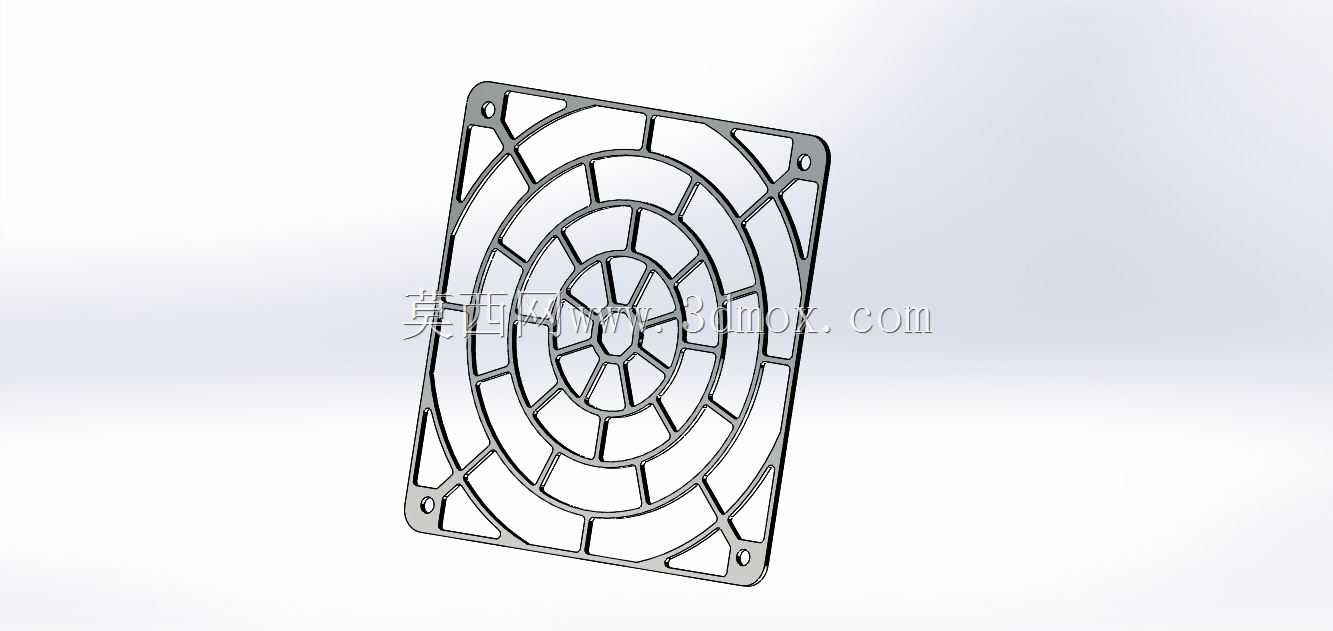

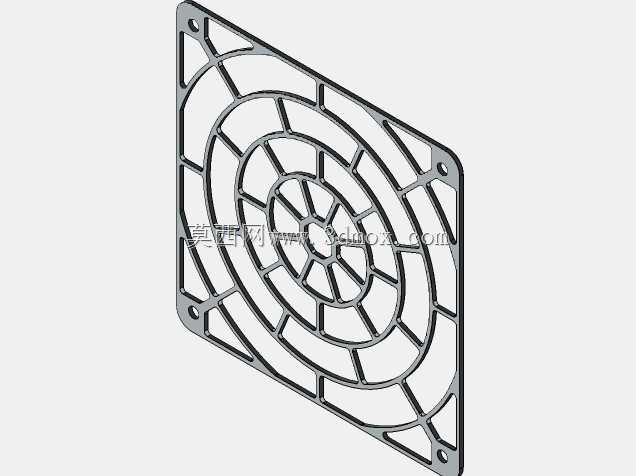

　　筋条布局是反复调整过的，最开始做的是直条放射状结构，仿真的时候发现中心区域风阻偏大，而且筋条和扇叶旋转频率容易产生共振，出风的时候有明显的啸叫声。后来改成了环形加放射筋的蛛网式结构，从中心向外一共设了五道环形加强筋，放射筋从中心向外均匀排布，每根筋的宽度做了1.5mm的等宽设计，相邻筋条之间的通风间隙控制在8mm以内——这个尺寸是有讲究的，按照电气设备安全防护要求，要防止直径12mm的试具（也就是模拟成年人手指）穿过接触到危险部件，8mm的间隙刚好能满足IP20的防护等级要求，同时尽可能把通风开口率做到了70%以上，比市面上很多同规格网罩的通风效率高10%左右，不会因为加了网罩就让风扇风量损失太大。

　　四个角的位置特意做了小圆角过渡，没有做尖锐的直角，一方面是冲压生产的时候不容易产生应力集中，减少零件成型后的翘曲变形，另一方面安装的时候也不会划手，毕竟车间里安装运维的时候很多师傅是徒手操作，锐角边很容易划破手套甚至划伤皮肤。网罩的安装面做了0.2mm的平面度公差控制，和风扇贴合的时候不会留太大缝隙，避免缝隙处产生漏风的紊流噪音。

　　材料选型上默认适配的是冷轧钢板冲压成型后做喷塑处理，防锈能力强，结构强度够，哪怕是用在户外机柜的通风口，日常的风吹雨淋也不容易生锈；如果是对轻量化有要求的场景，也可以换成ABS或者PC注塑成型，重量只有金属款的五分之一，绝缘性能更好，适合用在有高压防护需求的设备上。

　　实际选型的时候要注意，网罩是装在进风侧还是出风侧有细微区别：装在进风侧的时候，网罩和扇叶之间要留至少5mm的间隙，避免扇叶旋转的时候和网罩产生刮擦；装在出风侧的话，间隙可以适当缩小到3mm，因为出风侧的气流是向外吹的，紊流影响更小。另外如果设备用在多粉尘的场景，还可以在网罩内侧加贴防尘棉，这个网罩的筋条结构刚好能压住防尘棉的边缘，不需要额外做防尘棉的固定结构，省了不少零件。

　　之前给一个充电桩客户做散热方案的时候，最开始用的是市面上采购的普通网罩，通风率只有55%，夏天高温充电的时候模块温度总是超阈值报警，换成这款网罩之后，同样的风扇转速下，模块内部温度降了4度，刚好满足温升要求，而且因为筋条布局做了优化，满转速运行的时候的风噪比之前低了3分贝左右，用户体验好了很多。还有做小型激光切割机的客户，之前用的网罩筋条太疏，车间里的加工碎屑容易被吸到风扇里打坏扇叶，换了这款间隙8mm的网罩之后，两年多没出现过风扇被杂物打坏的情况，运维成本降了不少。

　　做这类小零件的三维建模的时候，最容易出错的是安装孔的位置公差，很多人建模的时候只标了孔距的理论尺寸，没考虑冲压成型的时候孔位的偏移量，实际生产出来的零件孔位偏个0.5mm就装不上，所以建模的时候四个安装孔的位置度公差要标到0.3mm以内，同时筋条和外框的连接处要做R0.5的圆角过渡，避免冲压的时候出现应力开裂，尤其是金属冲压件，直角连接处很容易在成型的时候产生裂纹，后期使用的时候容易断裂。另外建模的时候要注意拔模角度，如果是做注塑件的话，筋条的拔模角度要做到1度以上，方便脱模，不会出现粘模的情况；如果是冲压件的话，要注意料厚的方向，避免展开计算的时候出错，导致冲压出来的零件尺寸超差。
