分体结构手持放大镜三维结构设计

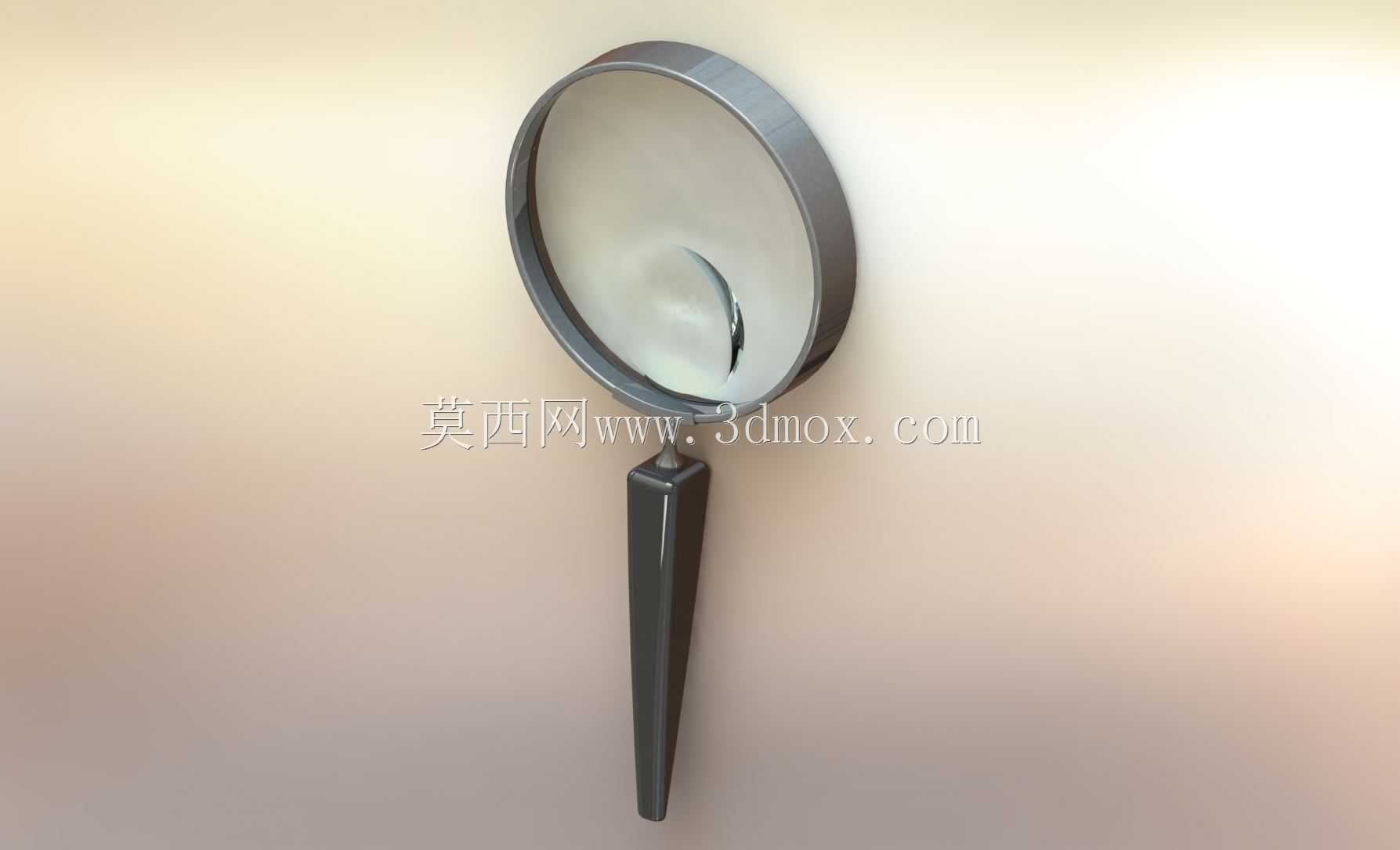

　　日常质检、精密装配、文玩鉴定、线路板检修场景里，手持放大镜是一线作业人员随身配备的基础辅助器具，区别于集成光源的高倍电子放大镜，这类结构简易的手持款，胜在自重轻、握持无负担，长时间举持操作不会给腕部带来额外负荷，适配短时间快速检视的作业需求。这款放大镜在结构设计上做了全部件拆分处理，透镜压圈、光学镜片、锥形手持柄三个核心部件完全独立建模，没有做合并布尔运算，不管是后续做结构改款、单独加工某一部件，还是做装配干涉校验、运动仿真，都能直接调取对应零件的参数，不用再额外做模型拆分工作，对结构设计从业者来说省了不少前期处理的步骤。从实际使用的尺寸边界来看，透镜外圈采用金属压圈锁紧结构，压圈边缘做了0.5mm的圆角倒边处理，

　　既避免金属锐边划伤操作人员手部，也能在镜片装配时提供均匀的压紧力，不会因为局部应力集中导致光学镜片出现崩边、隐裂问题，压圈的内径尺寸刚好匹配常规直径90mm的标准光学凸透镜，镜片厚度预留3mm的安装槽位，不管是替换普通玻璃镜片还是高透亚克力镜片，都能直接适配，不需要额外修改压圈的槽口尺寸。手持柄采用上宽下窄的锥形结构，和透镜压圈的连接位置做了嵌入式定位凸台，凸台高度3mm，和压圈底部的定位槽采用间隙配合，装配时不需要额外做对位调整，直接卡入后再通过侧面的紧定螺丝固定即可，日常维护时如果需要更换镜片，只需要拧出紧定螺丝就能分离手柄和透镜组件，不用暴力拆解压圈，能降低维护过程中损坏镜片的概率。手柄的长度设置为110mm，

　　最粗位置直径18mm，刚好贴合成年人手掌的握持弧度，手柄末端做了直径2mm的挂绳孔，不用的时候可以穿挂绳挂在工位挂钩上，避免随手放置导致镜片被桌面硬物刮花。从设计思路上来说，这款模型没有做多余的装饰性结构，所有结构特征都服务于实际使用需求：压圈的厚度设置为2mm，既保证足够的结构强度，不会因为轻微摔落就出现变形，也不会因为整体重量过大导致握持时头重脚轻；手柄表面没有做防滑滚花，是考虑到这类简易放大镜多用于室内无尘作业场景，操作人员手部不会沾染油污，光滑的锥形柄面更容易清洁，不会在滚花纹路里积攒灰尘、碎屑，适配电子车间、实验室这类对洁净度有一定要求的使用场景。在实际装配校验过程中，拆分式的结构设计可以直接模拟整个装配流程：

　　先把光学镜片嵌入压圈的安装槽，再压入内侧的固定挡圈，之后将手柄的定位凸台对准压圈底部的槽位插入，最后拧紧紧定螺丝即可完成整机组装，整个装配流程没有复杂的卡扣结构，不需要专用工装辅助，小批量加工时甚至可以手工完成组装，能有效降低生产环节的装配成本。另外，模型的各个部件都预留了合理的公差间隙，压圈和镜片的配合间隙设置为0.1mm，刚好可以容纳固定用的双面胶或者密封胶圈，手柄和压圈的配合间隙设置为0.05mm，既保证装配时的顺畅度，也不会因为间隙过大出现使用时晃动的问题。对于需要做二次改款的设计者来说，可以直接在现有模型基础上调整参数，比如需要加装LED补光灯时，只需要在压圈内侧增加灯板安装槽，在手柄内部增加电池仓的结构即可，不需要重新搭建整体的基础框架，能大幅缩短改款设计的周期。这类简易结构的放大镜，除了工业检修场景使用，也可以适配日常阅读、老年助视、户外探险等民用场景，只需要根据不同场景的需求调整镜片倍率、手柄材质即可，基础的分体结构框架不需要做大幅改动，具备很强的结构拓展性。
