小型通讯防护用塑料天线罩结构设计

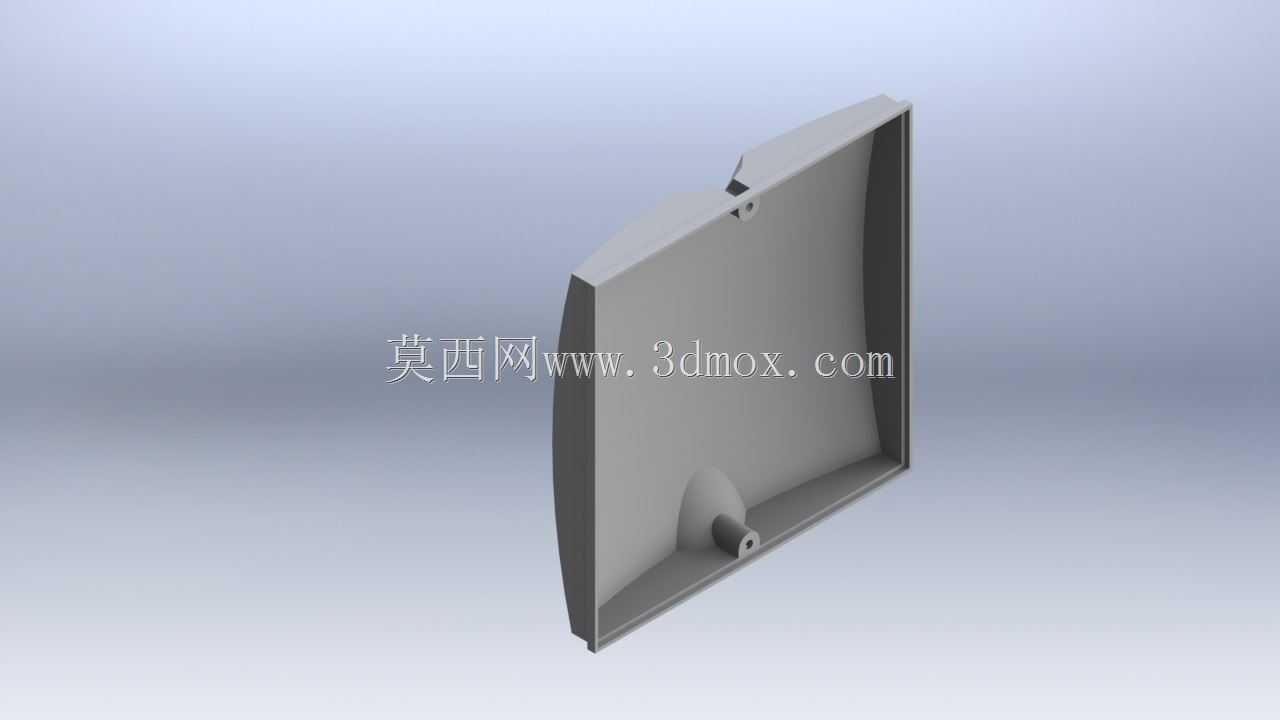

　　这类小型塑料天线罩主要应用在户外小型通讯基站、无线信号传输节点、物联网终端信号收发设备的外层防护场景，核心作用是在不阻碍射频信号正常传输的前提下，为内部的天线振子、馈电结构提供可靠的物理防护，隔绝户外环境中的雨水、沙尘、紫外线辐照以及外力剐蹭对内部精密信号元件的损伤。从结构设计逻辑来看，整体采用带弧度的薄壳式构型，外轮廓的曲面弧度经过匹配对应天线的信号辐射方向调校，既可以减少对信号传输路径的遮挡，也能让落在罩体表面的雨水、积尘顺着弧面自然滑落，避免罩体表面附着异物造成信号衰减。罩体的侧边设置有围边结构，安装时围边可以和设备基座的安装面紧密贴合，配合密封胶条就能形成封闭的防护腔体，围边的厚度比主罩面略厚，用来提升整体结构的抗形变能力，

　　避免户外风压、温差形变造成密封失效。罩体内部预留的安装柱结构，是用来和内部天线支架或者设备基座做螺丝锁附固定的，安装柱的位置做了局部加厚处理，锁附螺丝时不会出现柱体开裂的问题，同时安装柱的高度经过精准计算，锁附完成后罩体内壁和内部天线振子之间会预留足够的安全间隙，不会出现罩体触碰振子导致信号驻波比异常的情况。从安装边界来看，这款6x6规格的天线罩适配的是对应尺寸的小型板状天线，安装时不需要额外改动原有天线的固定结构，只需要将罩体围边对准基座的安装位，通过预留的锁附点完成固定即可，整体装配流程简单，不需要特殊的安装工装。在材料选型的适配设计上，结构壁厚控制在均匀的薄壳尺寸，既满足塑料注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、

　　内应力问题，也能尽可能降低罩体材料本身对射频信号的插入损耗，保证信号透传效率。罩体边缘的小缺口结构是为了避让馈线出线位置设计的，出线口和馈线之间可以通过防水胶圈做密封处理，不会因为馈线穿出破坏整体的防护等级。实际使用中，这类小型天线罩常部署在楼宇外立面、智慧灯杆、野外监测站点等位置，结构设计上充分考虑了户外长期使用的耐候性需求，曲面构型相比平面结构拥有更好的抗风载能力，在强风环境下不容易出现共振或者结构变形，稳定保护内部天线元件长期稳定工作。设计过程中需要重点平衡防护性能和信号透传性能的关系，壁厚过厚会提升结构强度但会增加信号损耗，壁厚过薄则容易在户外环境下出现老化开裂、受外力破损的问题，这款结构的壁厚取值经过多轮仿真验证，

　　在常规工程塑料的材质条件下，同时满足IP65级别的防护结构强度要求和信号传输损耗要求。另外罩体内壁没有设置多余的加强筋结构，避免金属材质的加强筋或者不合理的塑料筋位对信号传输造成反射干扰，仅在安装柱和围边衔接位置做了局部的过渡加强，既保证结构连接强度，也最大程度减少对信号辐射方向图的影响。
