船用快开式密封水密门结构设计

　　这款水密门主要应用于船舶舱室分隔、水上作业平台舱段、近海工程密闭空间的出入口位置，核心作用是在舱室遭遇进水风险时，通过门体与门框的压紧密封结构阻断水流贯通，保障相邻舱室的设备与人员安全，同时兼顾日常通行的启闭便捷性。从实际使用场景来看，这类水密门常安装在船舶下层甲板的机舱出入口、储物舱通道、应急逃生通道位置，需要在船体发生局部破损进水时，快速关闭并形成可靠密封，承受对应水头压力下不发生渗漏，日常航行中也需要抵御海浪泼溅、盐雾腐蚀带来的侵蚀，因此结构设计上兼顾了密封可靠性与操作便捷性。

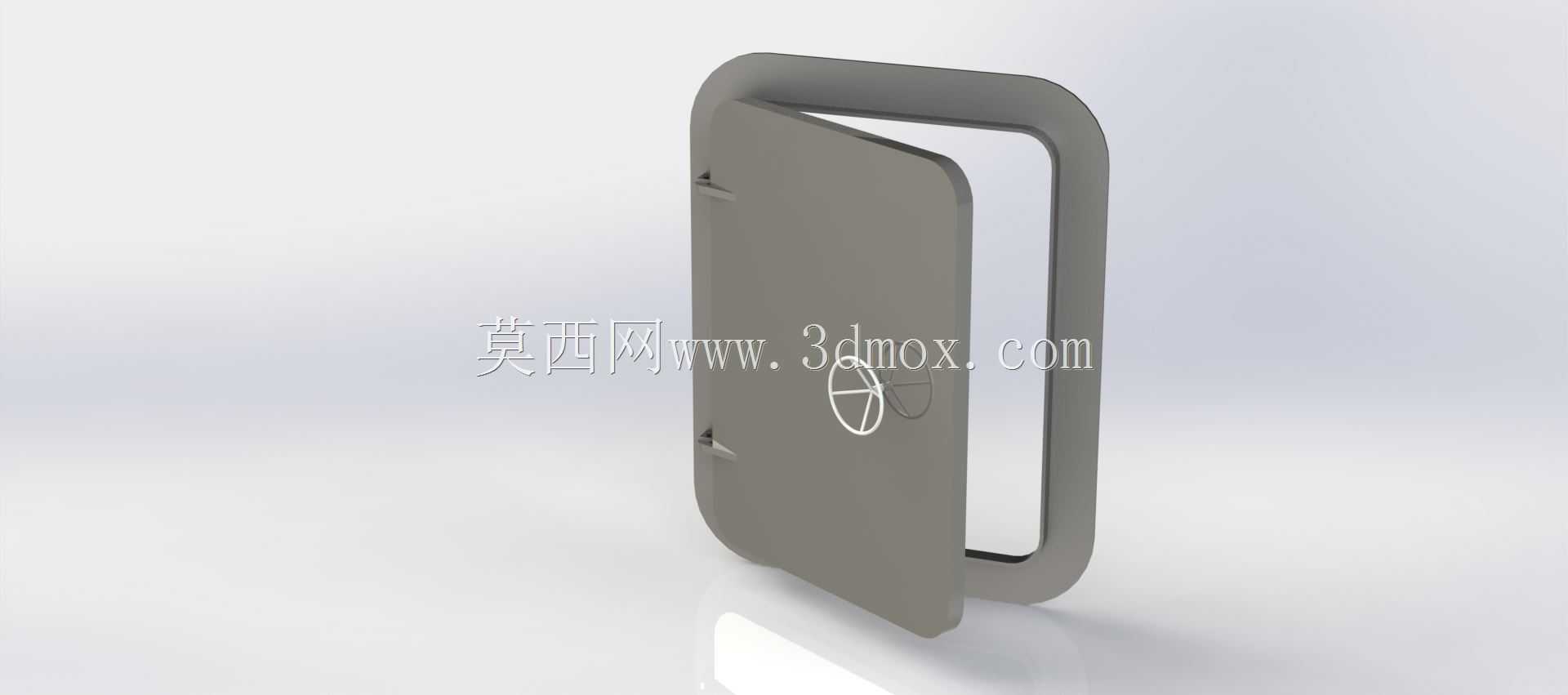

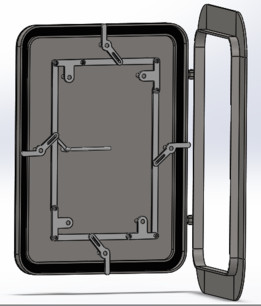

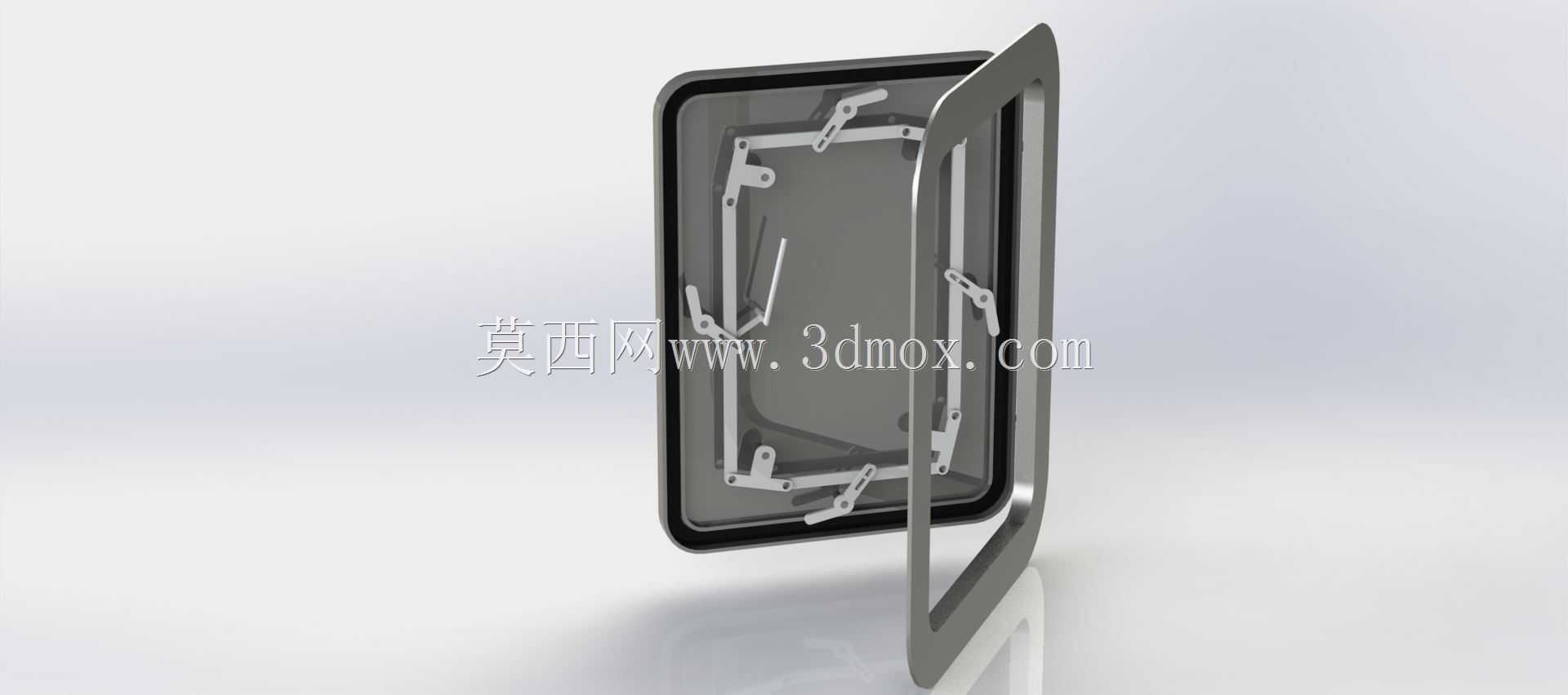

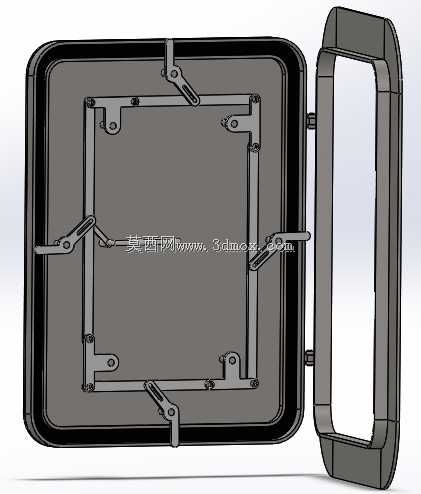

　　从结构设计思路来看，这款门采用侧边铰接的开合方式，门框与门体均做了圆角过渡处理，避免直角位置的应力集中，同时减少密封胶条在边角位置的压缩变形不均问题。门体内侧布置了多组联动压紧锁扣，沿门体内框周向均匀分布，锁扣采用摆臂式结构，通过连杆实现多点同步压紧，操作时仅需要操作主锁止手柄，即可带动周向所有锁扣同步完成压紧或解锁动作，相比单点锁紧的门体，多点压紧能让密封胶条整个周圈的压缩量保持均匀，避免局部位置压合过紧导致胶条过早老化，或是局部压合不足出现渗漏缝隙。铰接侧采用上下两个同轴铰链支撑门体，铰链轴做了防锈处理，转动间隙控制在合理范围，避免门体长期开合后出现下沉错位，导致密封面贴合不严。

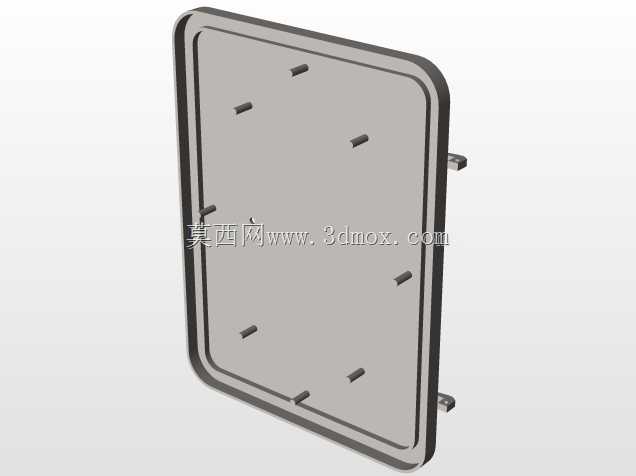

　　密封结构上，门体与门框的贴合面预留了连续的密封胶条安装槽，胶条采用耐海水腐蚀的橡胶材质，截面为中空D型结构，当锁扣压紧时，中空结构可以提供足够的压缩变形量，补偿门框与门体加工带来的平面度误差，即使接触面存在少量加工公差或是附着少量杂物，也能通过胶条的变形填充缝隙，实现水密效果。门体本身采用框型加强结构，内侧的锁扣安装座都直接固定在门体的加强筋位置，避免压紧力作用下门体出现局部变形，保证整个密封面的压力均匀分布。

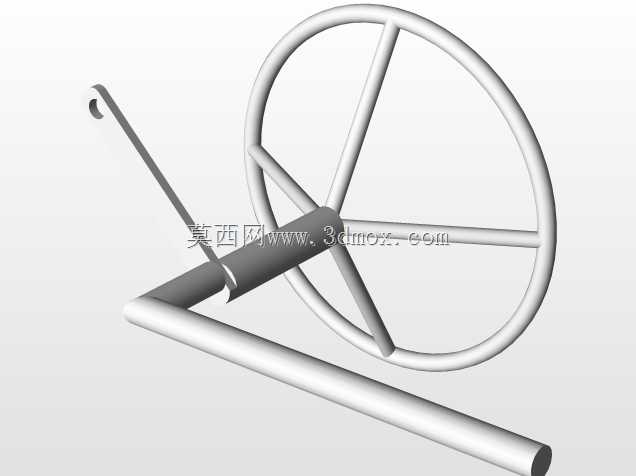

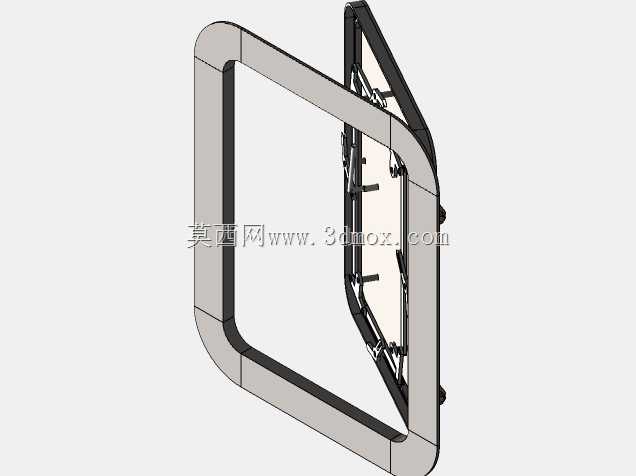

　　从安装边界来看，这款水密门为嵌入式安装结构，门框外侧带有安装翻边，翻边上预留了均匀分布的固定孔，安装时可以直接焊接或是通过螺栓固定在舱壁的预留开口上，安装时需要保证门框平面与舱壁平面的垂直度，避免后续门体安装后出现偏斜。门体开启后可以贴合到外侧舱壁位置，不会占用舱内通道的通行空间，开合角度可以达到120度以上，满足人员通行、小型设备转运的空间需求。锁止机构的操作手柄设置在门体内侧易操作的高度位置，人员在舱内可以单手完成解锁、开门、锁紧的全套动作，紧急情况下不需要额外工具即可快速操作。

　　在实际工程应用中，这类水密门的设计需要重点关注几个细节：一是锁扣的压紧行程需要匹配密封胶条的最佳压缩量，通常压缩量控制在胶条截面高度的30%左右，既能保证密封效果，又不会因为压缩量过大导致胶条永久变形失去弹性；二是所有外露的金属结构件都需要做防腐处理，适配海上高盐高湿的使用环境，避免长期使用后出现锈蚀卡滞，导致紧急情况下无法正常启闭；三是铰接位置需要设置润滑通道，定期加注润滑脂保证转动顺畅，同时设置限位结构，避免门体开启角度过大撞击到相邻舱壁结构，损坏门体或是周边设备。

　　不同于普通建筑用门，船用水密门不需要考虑复杂的装饰性，所有结构设计都围绕密封可靠、操作便捷、耐腐蚀、抗变形这几个核心需求展开，周向布置的多点锁扣结构相比传统的单点压紧式水密门，操作力更小，密封更均匀，长期使用的维护成本更低，适合在各类中小型船舶、水上作业平台的舱室位置使用。设计过程中通过三维建模可以提前验证锁扣连杆的运动轨迹，避免开合过程中出现结构干涉，同时可以模拟压紧状态下门体与胶条的受力分布，优化加强筋的布置位置，在保证结构强度的前提下尽可能减轻门体整体重量，降低铰链的承载负荷，延长整套结构的使用寿命。
