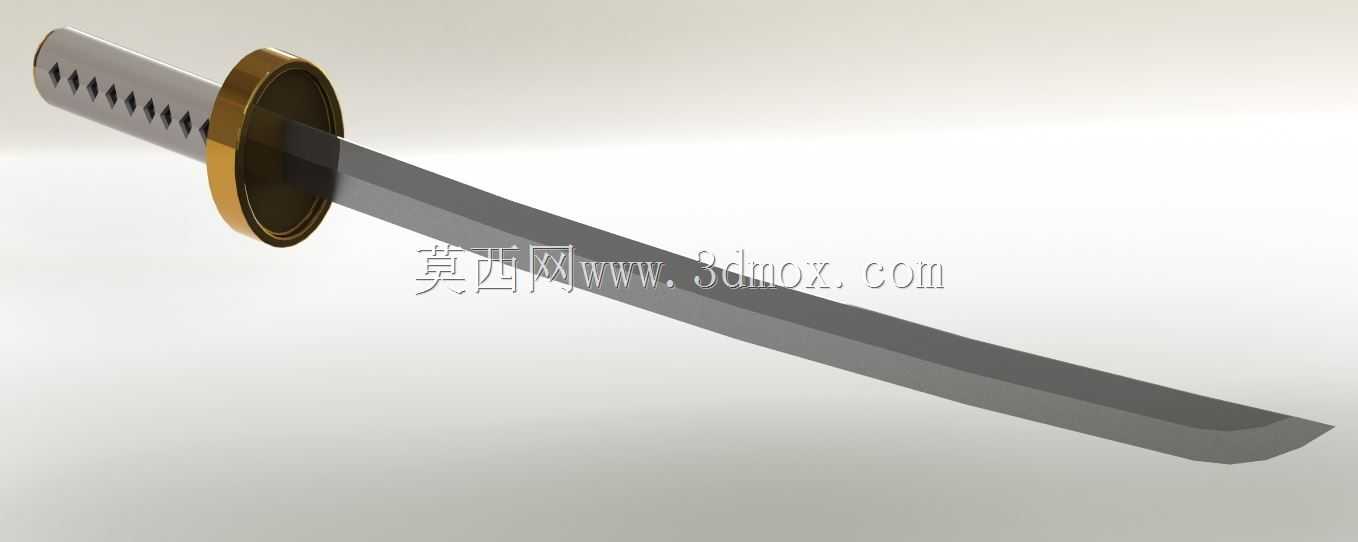

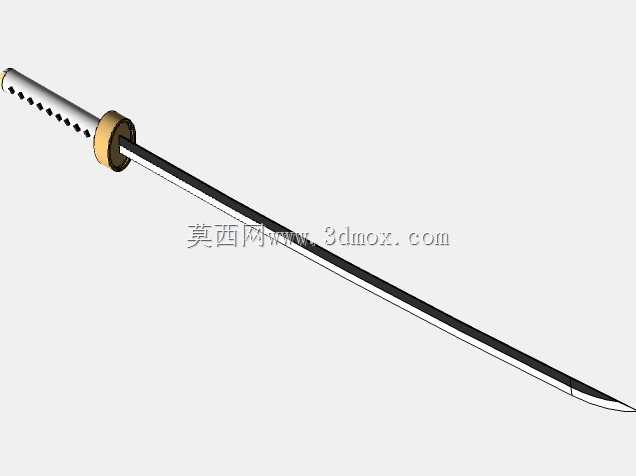

一体式日式武士刀卡塔纳三维结构设计

　　本次设计的一体式卡塔纳结构，在传统日式武士刀的结构逻辑上做了一体化整合，摒弃了传统刀剑多部件拼接的装配逻辑，将刀柄、刀镡、刀身做了连续的实体结构衔接，从根源上规避了传统结构中柄卷松动、刀镡移位、刀茎与柄部装配间隙带来的结构晃动问题。从实际应用场景来看，该结构可作为影视道具制作的母模参考、文创周边产品的结构验证原型，也可用于刀剑类冷兵器复原研究的结构演示载体，区别于传统需多工序装配的刀剑结构，一体式设计在后续的数控加工、3D打印成型环节中，可减少装配工序带来的公差累积，降低后续表面处理的作业难度。

　　从功能特性层面拆解，该结构的柄部设计沿用了传统武士刀的握持人体工学逻辑，柄身设置的菱形防滑凹槽，在握持时可增加手掌与柄部的接触摩擦力，即便手部存在汗液也能降低滑脱风险；刀镡部分做了双层凸缘结构，外层凸缘做圆弧倒角处理，既保留了传统刀镡格挡限位的核心功能，也避免了锐边在握持、展示过程中造成剐蹭损伤；刀身部分的弧度匹配传统卡塔纳的刃口曲率，从刀镡位置到刀尖的厚度做连续渐变收窄，靠近刀镡的根部位置厚度最大，保证劈砍受力时的结构强度，刀尖位置做传统的切先造型，兼顾刺击时的应力分散需求，避免刀尖受力时出现应力集中导致的结构崩裂。

　　设计思路上，首先确定了整体的结构连续性原则，所有衔接位置不做拆分式装配面，从柄尾到刀尖为单一连续实体，在建模阶段先绘制刀身的曲率引导线，以传统武士刀的反曲率参数为基准，调整刀身的弯曲弧度，保证重心落在刀镡前方5至8厘米的区间内，符合手持类长刃器械的重心平衡要求，握持时不会出现头重脚轻的操控滞感。柄部的长度设置适配成年男性单手握持加辅助手搭靠的尺寸需求，柄部的菱形凹槽深度控制在1.5毫米，既保证防滑效果，也不会因凹槽过深破坏柄部的整体结构强度。刀镡的外径设置为柄部直径的2.2倍，足够覆盖握持时的手部前方区域，起到格挡防护的作用，刀镡与刀身、柄部的衔接位置做R3的圆角过渡，避免直角衔接带来的应力集中问题，在受到侧向冲击力时，圆角过渡可将应力均匀分散到相邻结构上，降低衔接位置断裂的风险。

　　从外形尺寸与安装边界来看，整体长度控制在103厘米区间，其中柄部长度为26厘米，刀身长度为72厘米，刀镡厚度为8毫米，刀身根部厚度为7毫米，刀尖位置厚度收窄至0.8毫米，柄部直径为32毫米，适配常规的刀剑展示架的放置槽尺寸，放置时刀镡可卡在展示架的限位槽内，不会出现滑落问题。若用于后续的实体加工，该一体式结构无需预留传统刀剑的刀茎装配孔、柄目钉的安装位，加工时仅需通过三轴数控铣削即可完成整体外形加工，后续表面处理可直接做整体喷砂、抛光或镀层作业，无需考虑不同材质部件拼接后的表面处理色差问题。在做3D打印成型验证时，该结构可沿刀身长度方向做摆放支撑，仅需在刀身下方添加少量支撑结构即可完成打印，打印完成后去除支撑的工作量远低于拆分式装配的刀剑模型，且不会出现装配后各部件同轴度偏差的问题。

　　结构细节上，刀身的刃口部分做了连续的斜面处理，从刀身中部开始向刃口方向做15度的斜角过渡，既还原了传统武士刀的刃口视觉效果，也保证了刃口位置的结构厚度，避免在模型搬运、展示过程中刃口位置出现磕碰缺损。柄尾位置做了平面收尾，可适配传统的刀首装饰件安装，若后续需要加装柄绳、刀穗等装饰配件，可直接在柄尾平面加工对应的安装孔位，不会破坏整体的结构完整性。刀身的平面部分做了0.2毫米的细微凹面处理，模拟传统刀剑的镐线造型，还原日式武士刀的经典外形特征，同时该凹面结构也可提升刀身的侧向抗弯强度，在受到垂直于刀身平面的冲击力时，凹面结构可分散部分弯曲应力，提升整体结构的抗形变能力。
