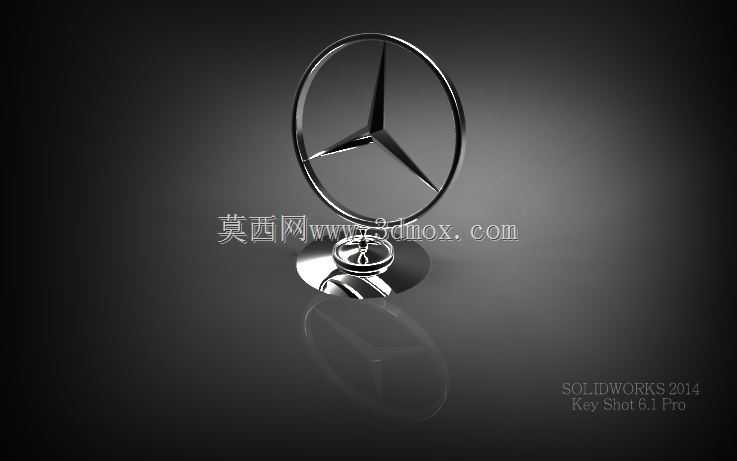

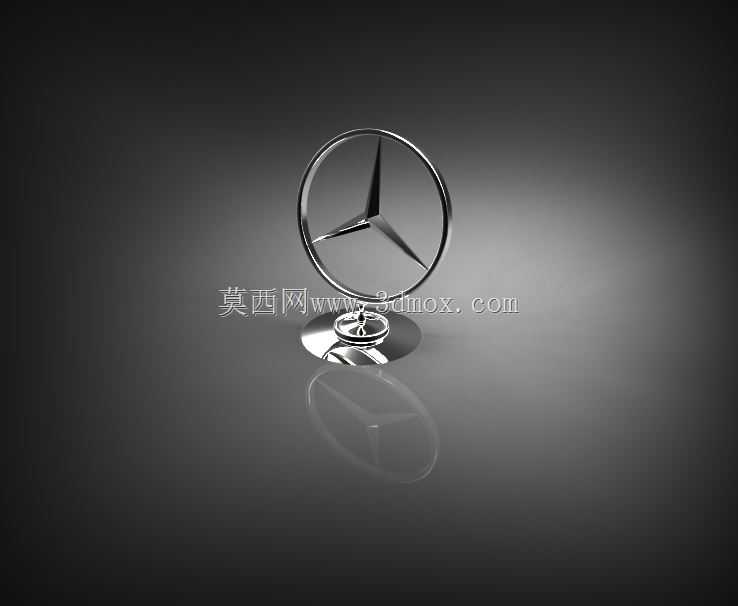

奔驰三叉星立标摆件结构设计

　　这款三叉星标识的结构设计，最初是围绕量产乘用车辆前脸安装的立标需求展开，后续也延伸出桌面展示摆件的适配版本，核心的环形外框与三叉星辐条的比例关系，完全沿用了量产车标的工程规范。从安装边界来看，装车版本的底座适配常规乘用车引擎盖前端的预留安装位，底座直径控制在65mm，整体立标高度从安装面到星徽顶端为98mm，环形外框的外径为70mm，辐条的厚度从中心交汇点的8mm向末端逐步收窄至2mm，既保证了标识的视觉辨识度，也避免行车过程中辐条过薄产生风振异响。摆件版本则将底座直径放大至120mm，整体高度提升至180mm，重心集中在底座下部，放置在平面时不会因为轻微触碰发生倾倒。

　　设计过程中首先要解决的是三叉星辐条与环形外框的连接强度问题，装车使用场景下，车辆高速行驶时立标会承受持续的气流冲击，同时还要考虑日常洗车、擦拭时的外力触碰，因此三个辐条与外环的连接位置做了0.5mm的圆角过渡，避免应力集中导致的断裂，中心交汇位置做了实心加厚处理，内部预留了与底座支杆连接的M3螺纹孔，支杆与底座之间采用球铰结构，允许小角度的倾斜复位，在受到轻微外力碰撞时可以发生偏转卸力，外力消失后自动回正，减少刚性连接带来的断裂风险。

　　从外形曲面的构建逻辑来看，三叉星的三个辐条采用对称式空间曲面设计，每个辐条的两个侧面都做了1.5°的拔模斜度，既满足金属压铸成型的工艺要求，也让光线照射在标识表面时能形成均匀的反光带，强化品牌标识的视觉识别性。环形外框采用等截面的圆弧过渡设计，截面直径为6mm，外表面做高光处理，与辐条的哑光质感形成层次区分，底座的上表面做了同心圆的台阶纹理，既提升了摆件版本的装饰质感，装车版本也能通过台阶结构与引擎盖的安装沉孔形成配合，保证安装后贴合紧密，不会出现缝隙积水的问题。

　　实际应用场景中，装车版本的立标需要适应-40℃到80℃的工作温度范围，因此结构设计时所有连接位置都预留了0.1mm的热胀冷缩间隙，避免不同材料膨胀系数差异导致的部件变形。摆件版本则更侧重展示效果，支杆部分做了收腰设计，从上部连接星徽的8mm直径向下逐步收窄至4mm，再过渡到底座的连接位置，视觉上让上部的星徽产生悬浮感，同时支杆与底座、星徽的连接位置都做了隐藏式接缝处理，外观上看不到明显的拼接痕迹。

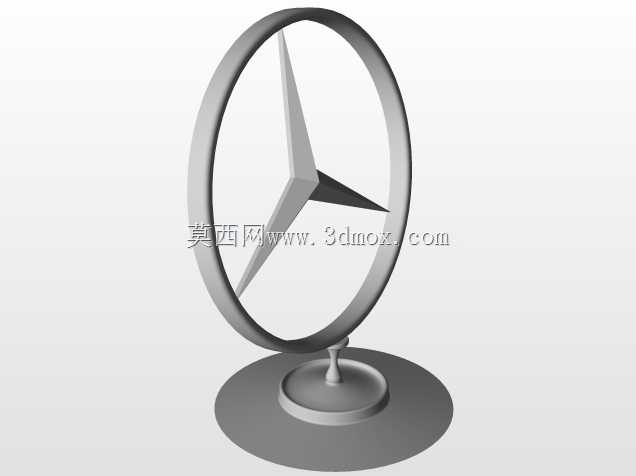

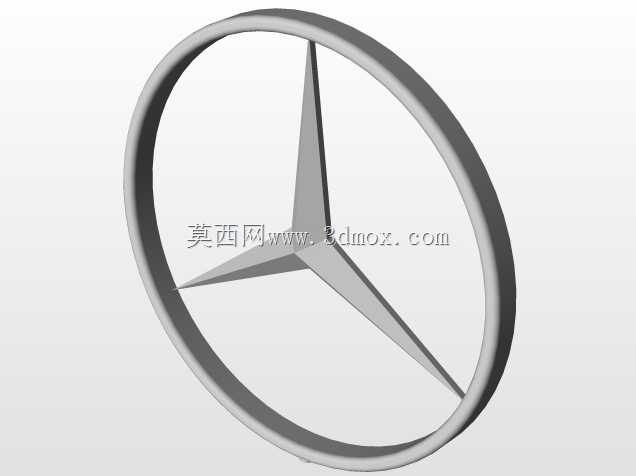

　　建模过程中首先绘制中心基准平面，确定三个辐条的120°均分角度，先构建单个辐条的空间曲面，通过圆周阵列得到三个辐条的整体结构，再绘制环形外框的扫掠路径，以圆形截面扫掠得到外环结构，将辐条末端与外环做布尔合并，对所有连接棱边做圆角处理，之后构建下部的支杆与底座结构，调整整体的重心位置，确保摆件版本的重心落在底座支撑面的中心范围内，装车版本则要保证安装后整体的风阻系数尽可能低，外环的截面做了流线型优化，减少高速行驶时的气流噪音。

　　在细节处理上，星徽的所有外露表面都做了曲率连续处理，没有明显的棱线转折，避免压铸成型时出现表面缩痕，底座的下表面做了1mm的内凹设计，安装时可以在内部填充缓冲胶垫，既可以避免安装时刮伤引擎盖漆面，也能起到密封作用，防止雨水顺着安装孔进入引擎舱内部。摆件版本的底座下表面则贴附防滑绒垫，放置在光滑桌面时不会滑动，也不会刮伤桌面漆面。
