可调式活动扳手三维结构设计

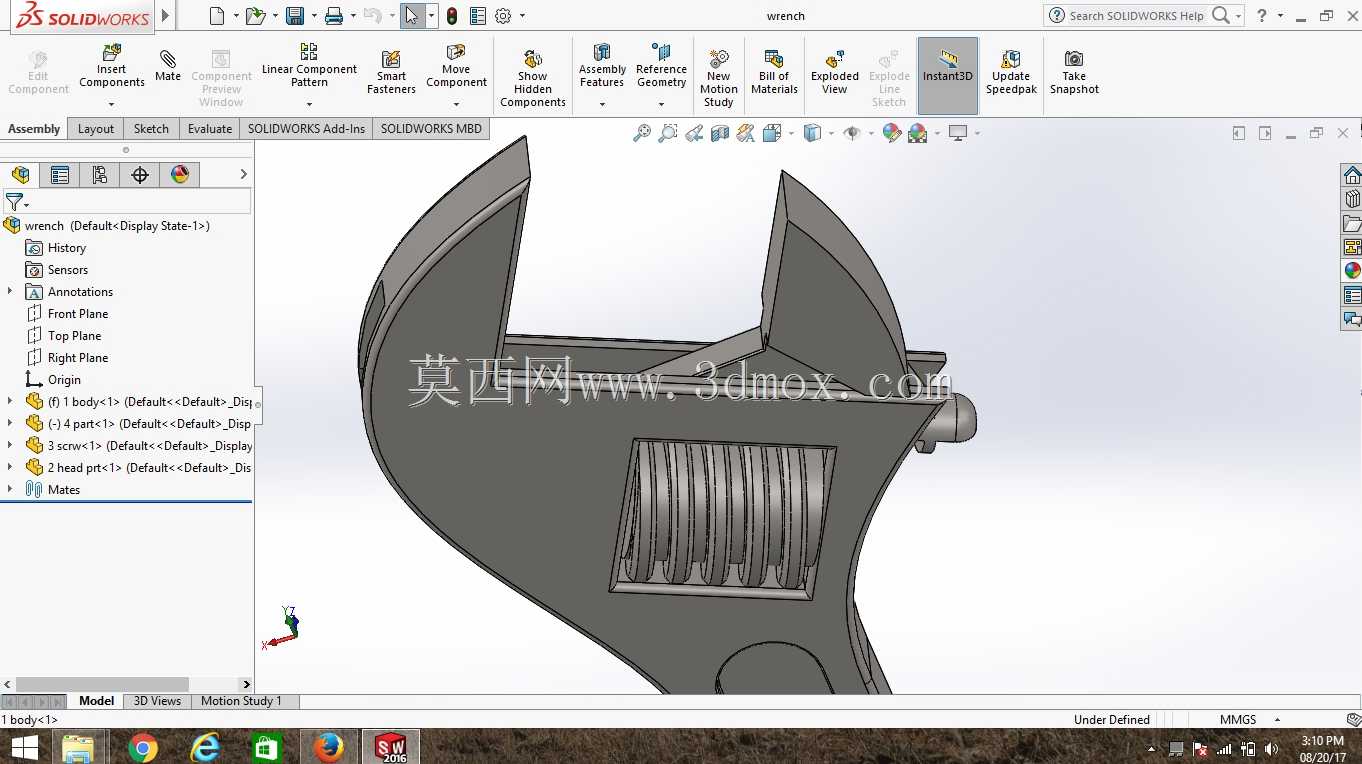

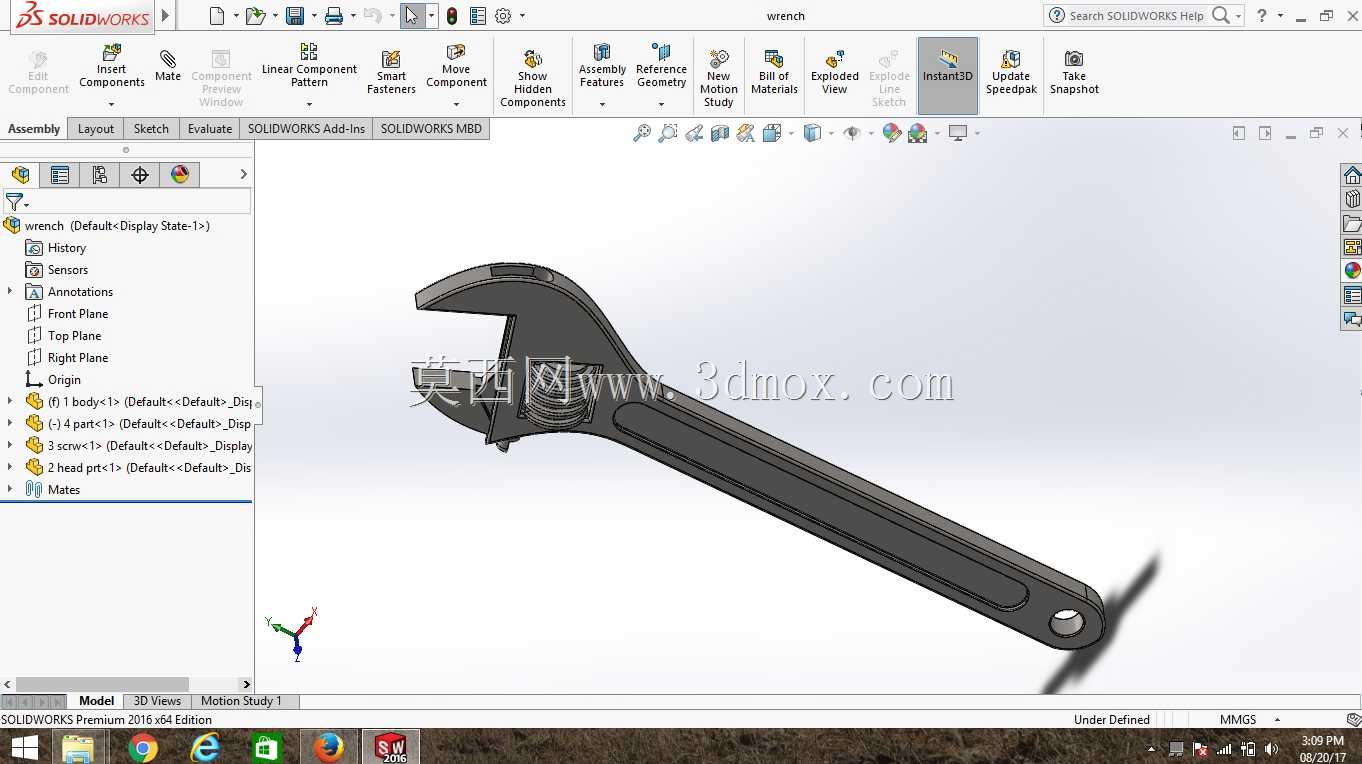

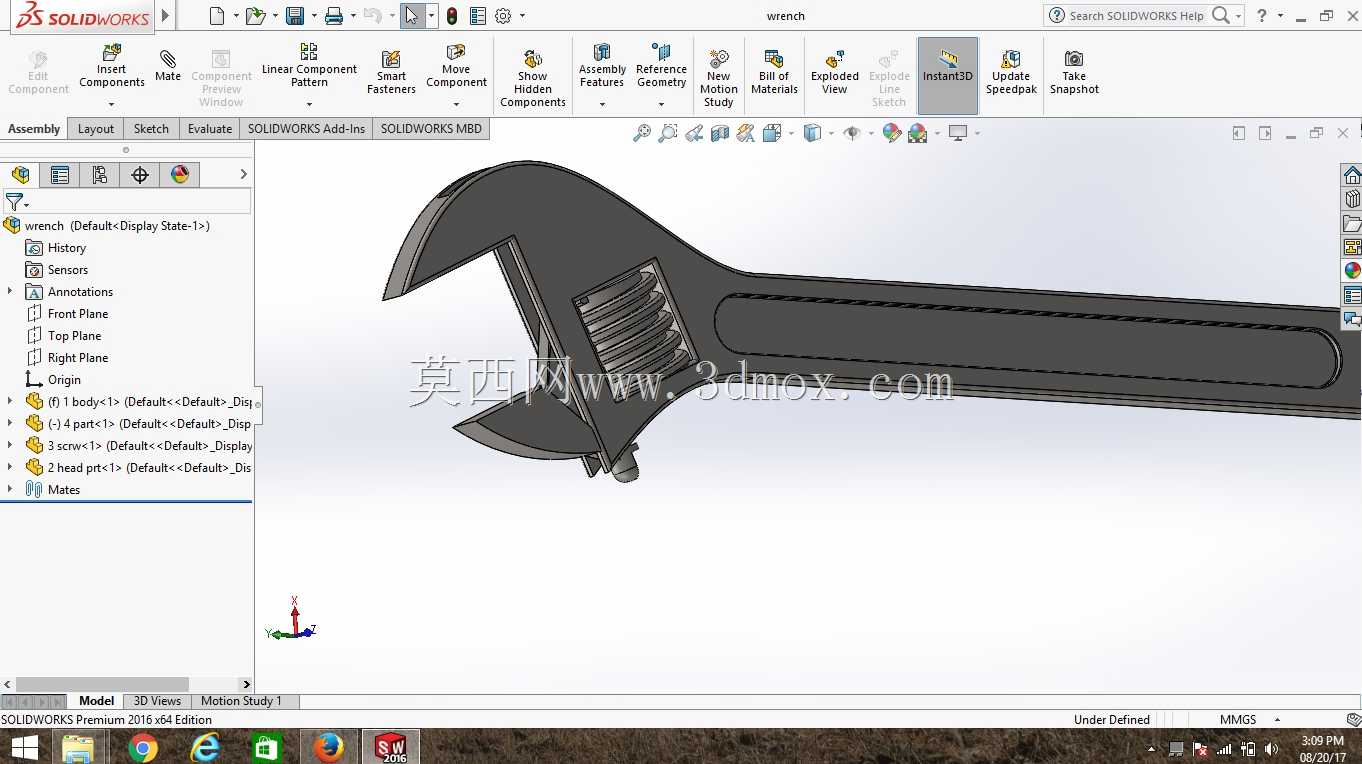

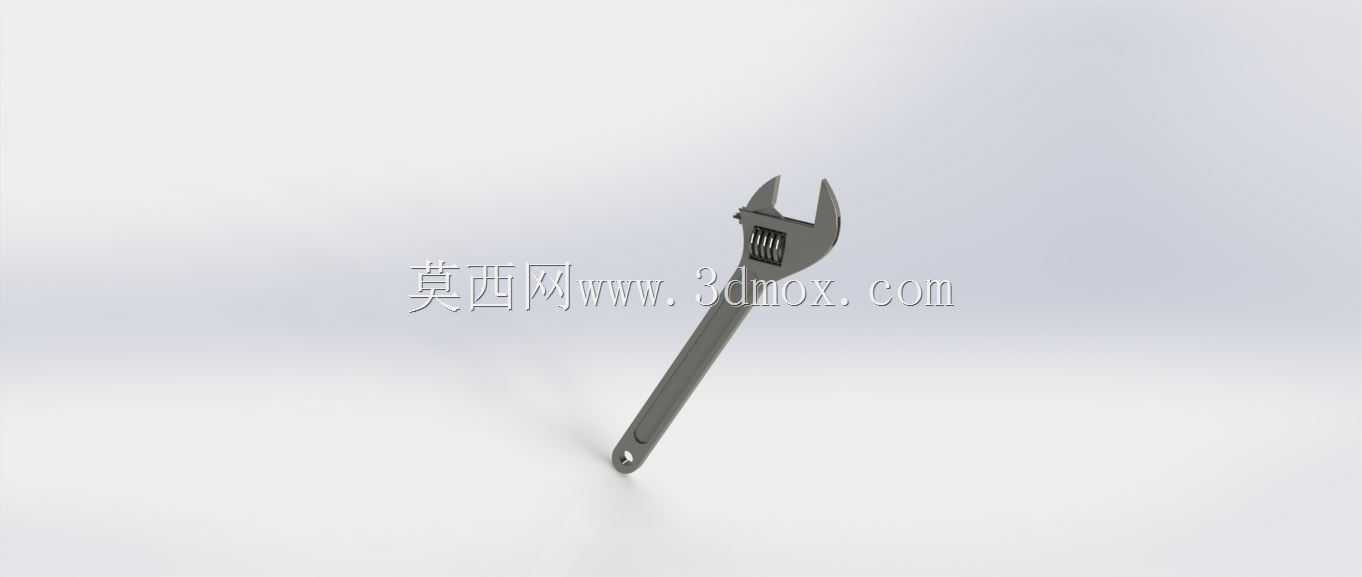

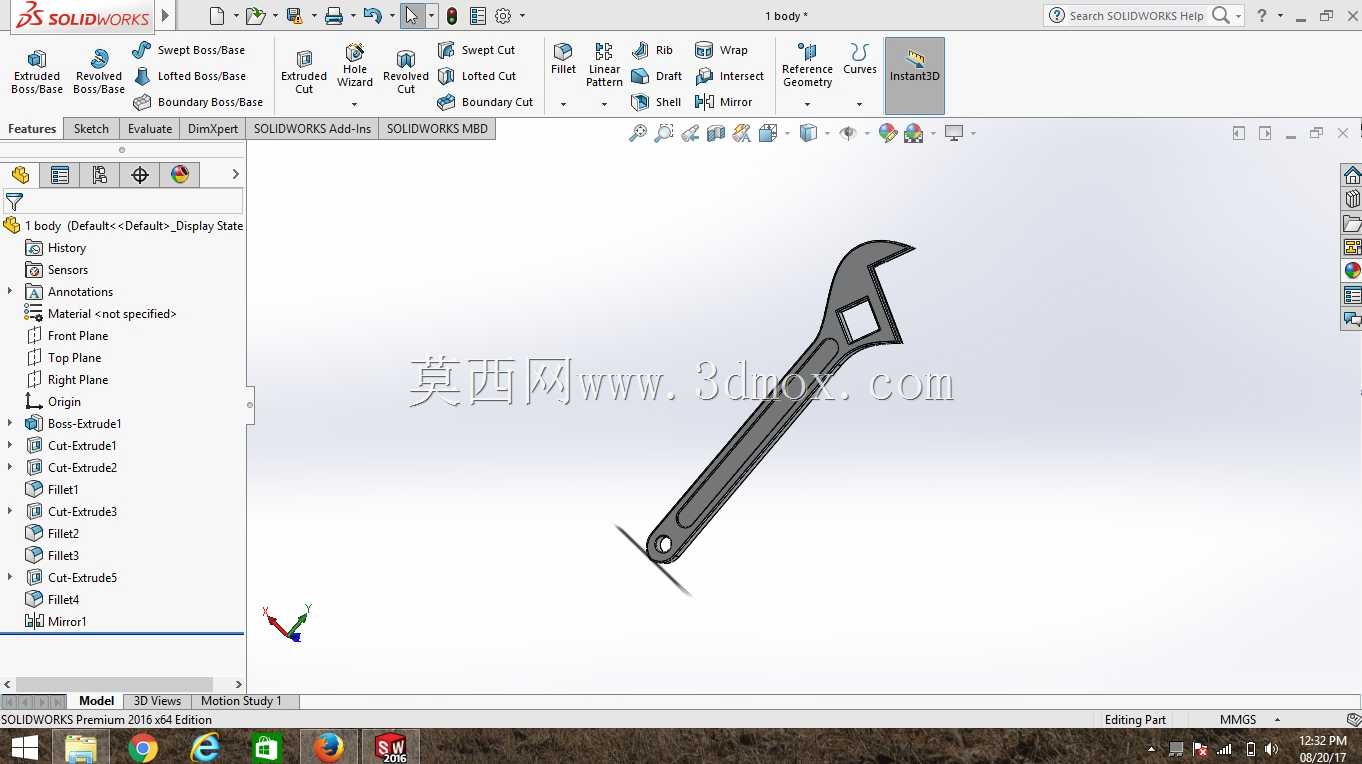

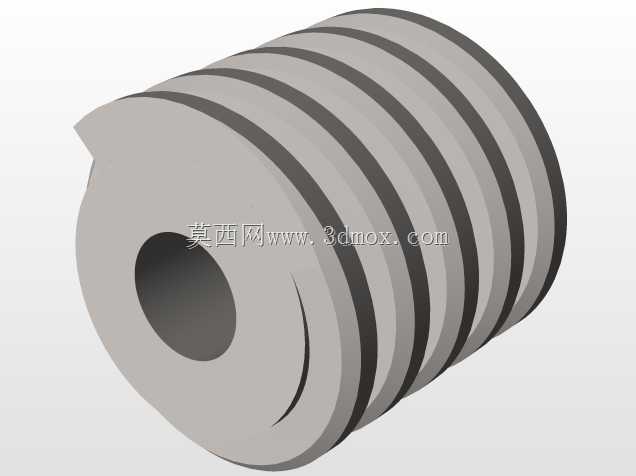

这款可调式活动扳手的三维结构，完全围绕手动紧固作业的实际工况展开设计，在设备维保、五金装配、管线安装、家用维修等场景中都有极高的使用频次，是手动工具品类里覆盖场景最广的基础工具之一。从功能实现逻辑来看，扳手依靠固定钳口与活动钳口的配合形成夹持面，通过蜗轮与活动钳口背部齿条的啮合传动，实现开口尺寸的连续可调，能够适配一定范围内不同规格的外六角、方头紧固件，无需频繁更换对应尺寸的固定扳手，大幅减少作业时的工具携带量，尤其适合现场工况复杂、紧固件规格不统一的户外维保、应急抢修场景。设计过程中优先考虑了手动施力的杠杆传递效率，整体手柄长度经过力学校核，既保证拧紧常规规格螺栓螺母时能输出足够扭矩，又避免手柄过长导致的携带不便、施力过载造成紧固件滑牙或扳手结构变形；钳口部位做了加厚处理，夹持面设置了细密的防滑齿纹，能够增大与紧固件接触面的摩擦力，减少施力过程中的打滑风险，避免损伤紧固件棱角。活动钳口与本体的配合滑槽采用了小间隙公差设计，既保证钳口滑动调节顺畅无卡滞，又能控制夹持时的配合旷量，避免受力时钳口晃动导致的夹持失效；蜗轮的齿形参数经过匹配优化，转动调节时阻尼适中，不会因自重或轻微震动出现开口尺寸自行变动的情况，同时蜗轮两侧设置了限位结构，防止调节超程导致活动钳口从本体滑槽中脱出。从安装与使用边界来看，这款扳手的开口调节范围覆盖了日常作业中最常用的紧固件规格，整体外形轮廓符合人体工学握持要求，手柄尾部做了圆弧过渡处理，长时间握持施力不会产生明显硌手的不适感；整体结构没有多余的冗余部件，所有零件的装配关系清晰，拆解维护方便，若出现蜗轮磨损、钳口崩齿等损耗情况，可单独更换对应配件，延长工具整体使用寿命。建模过程中完整还原了内部齿条啮合、滑槽配合、蜗轮装配的所有细节，所有配合面的公差预留都符合五金工具的实际加工工艺要求，既可以作为手动工具结构设计的参考案例，也能用于工具类产品的装配演示、结构受力仿真分析使用。
