手持式口腔内窥检查摄像装置结构设计

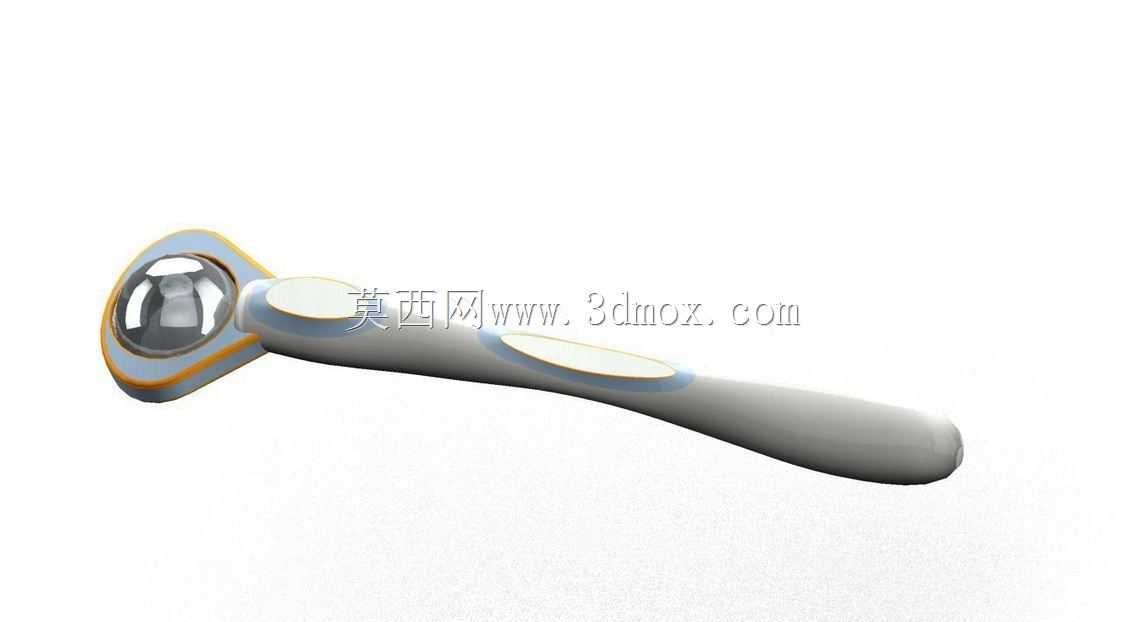

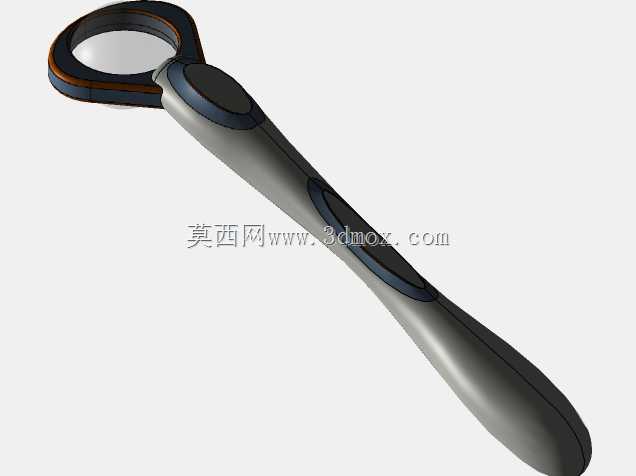

　　在牙科临床诊疗场景中，口腔内部空间狭窄、视野遮挡多，传统口镜配合外部光源的检查方式，不仅需要医生反复调整视角，还容易因视线盲区漏诊早期邻面龋、牙龈下结石等问题，这款手持口腔摄像装置的设计，正是针对临床操作中的实际痛点展开。从实际使用需求出发，设备整体采用长柄流线型构型，握持段做了贴合指腹的曲面过渡，没有尖锐棱角，医生单手握持时可以自然贴合手掌生理曲度，长时间操作也不容易产生肌肉疲劳，柄身的两处浅凹陷区域，是专门预留的防滑指位，即使佩戴医用检查手套，也能稳定控制设备角度，不会因为手部湿滑出现偏转。前端的摄像采集模块做了圆弧包边处理，探入口腔时不会刮蹭口腔黏膜、牙龈等软组织，镜头外围集成了冷光补光结构，光线可以均匀投射到待检查区域，

　　不会因为口腔内部的遮挡产生明显阴影，补光的色温经过适配调整，能够真实还原牙龈、牙体组织的自然色泽，避免色差影响医生对病变程度的判断。设计过程中重点考量了临床操作的边界限制，设备整体探入口腔的工作段直径控制在合理范围，能够轻松伸入后牙区、颊侧等常规检查器械难以抵达的位置，手柄长度适配成年人坐姿操作的持握距离，医生坐在治疗椅旁无需过度前倾手臂，就能完成全口各个牙位的影像采集。设备的功能集成上，没有冗余的外置按键，操作逻辑贴合临床使用习惯，医生持握时拇指可以自然触碰控制区域，完成拍照、焦距微调等操作，不需要额外换手或者借助助手操作，能够缩短单患者的检查时长。从结构可靠性角度，设备外壳采用耐医用消毒试剂的材质设计，整体接缝处做了密封处理，

　　可以耐受临床常用的擦拭消毒、低温等离子消毒流程，不会因为消毒过程导致内部光学元件受潮损坏。镜头前端的保护镜片采用高透光耐磨材质，能够抵抗日常使用中的轻微剐蹭，避免划痕影响成像清晰度，同时镜片做了防雾涂层处理，探入口腔时不会因为温差起雾遮挡视野，省去了检查前反复擦拭镜片的步骤。在实际诊疗场景中，这款设备采集的影像可以实时传输到显示终端，医生可以直接向患者展示牙体、牙周的实际状况，比传统的口头描述更直观，能够提升医患沟通效率，也方便留存诊疗前后的影像资料，用于病例跟踪和疗效对比。设计时还兼顾了不同操作场景的适配性，设备整体重量控制在单手握持无负担的区间，既可以用于门诊常规检查，也能适配外出义诊、家庭口腔自检等不同场景的使用需求，结构上没有易脱落的小零部件，避免在口腔内操作时出现零件脱落误吞的风险，所有边角的圆角半径都经过安全校核，完全符合医用接触类器具的安全设计规范。
