海床表层沉积物抓斗式采样装置结构

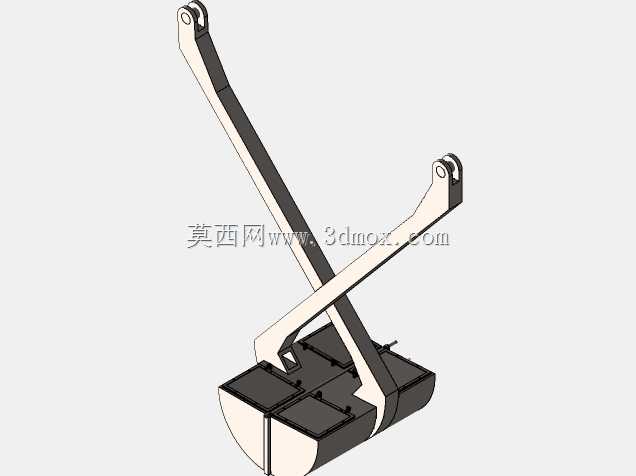

　　在近岸海洋地质调查、近海生态监测、海底矿产资源初勘、航道疏浚前期底质核查这类作业场景里，获取海床表层未被扰动的原状沉积物样本，是所有后续分析工作的核心前提，抓斗式采样器正是这类作业里部署门槛最低、作业效率最高的表层取样设备之一。不同于柱状采样器针对深层沉积物的垂直取样需求，这类抓斗采样器的核心作业目标，是采集海床表面以下0到30厘米深度范围内的表层底质样本，能够覆盖绝大多数近海调查的取样深度要求。从结构设计逻辑来看，整套装置采用对称剪叉式长臂结构作为力的传递路径，长臂上端预留标准吊点接口，可直接适配常规科考船、作业小艇上的通用起重吊具，不需要额外定制连接工装，作业时仅需通过吊索将装置垂直下放至海床面，

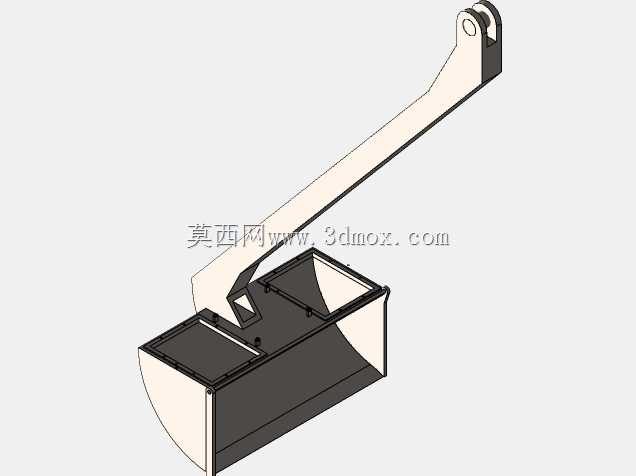

　　依靠装置自身自重配合下放过程的冲力，让下端的对开式抓斗斗体切入表层沉积物中，随后上提吊索时，剪叉臂在拉力作用下向内收拢，带动两个半体斗体同步闭合，将切入范围内的沉积物完整封存在斗腔内部，整个取样过程不需要额外配置动力源、液压管线或者电控信号线路，完全依靠机械结构的力传递完成取样动作，大幅降低了海上作业的故障概率，也减少了对作业船配套设备的要求。从实际作业适配性来看，这类采样器的斗体边缘做了加厚切削刃设计，针对沙质、泥质、夹杂少量贝壳碎屑的常见海床底质都能顺利切入，不会出现刃口卷边或者斗体无法闭合的问题；剪叉长臂的长度经过匹配设计，在保证下放过程中装置整体重心稳定、不会出现侧翻的前提下，尽可能缩小了装置整体的横向占用空间，

　　常规作业小艇的甲板侧舷位置就能完成收放作业，不需要占用大面积甲板作业空间。安装边界上，上端吊点的连接尺寸适配市面上绝大多数标准卸扣规格，不需要额外加工转接件，斗体闭合后的密封间隙控制在毫米级，提升过程中能够最大程度减少样本的流失，避免表层浮泥被水流冲散导致样本失真。从功能特性上看，这类采样器采集的样本虽然属于表层混合样，粒度分析的精度能够满足海洋地质普查、航道淤积测算、近海生态底栖环境调查的常规检测要求，相比其他复杂结构的表层取样设备，它的结构没有易损的精密传动部件，海上高盐高湿环境下的维护成本极低，作业人员仅需经过简单的操作培训，就能熟练掌握下放、触底判断、上提取样的整套作业流程，

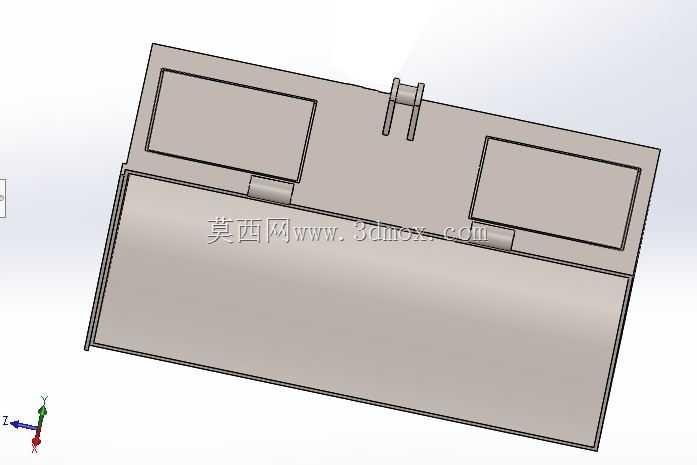

　　熟练作业组单点位取样的全流程耗时可以控制在数分钟内，能够支持大密度点位的走航式取样作业。设计过程中，结构件的受力路径做了针对性优化，剪叉臂的铰接位置采用耐磨衬套结构，能够承受反复开合过程中的磨损，同时铰接点的间隙做了合理控制，既保证开合动作顺畅无卡滞，又不会因为间隙过大导致斗体闭合错位、样本漏失；斗体的容积设计匹配常规表层取样的样本量需求，单次采集的样本量足够完成粒度检测、成分分析、含水率测试等多项实验室检测项目，不需要重复在同一点位多次取样。针对不同作业水深的适配性，这套结构本身没有水深限制，只要吊索长度满足作业水深要求，从潮间带浅水区到数十米水深的近海水域都能正常作业，不会因为水压变化影响结构动作。实际作业中需要注意的是，针对砾石占比较高的海床区域，需要适当控制下放速度，避免斗体刃口直接撞击大块砾石导致结构变形，而在流急的作业区域，需要配合合适重量的配重块保证装置能够垂直落至目标点位，避免水流冲击导致点位偏移。整套结构的三维建模过程中，所有铰接位置的配合间隙、斗体闭合后的重合度、长臂的受力形变余量都做了仿真验证，确保实际加工后装配完成的装置动作顺畅，不会出现运动干涉，各个结构件的选材也适配海洋作业的防腐需求，建模时预留了防腐涂层的厚度空间，避免后续表面处理后出现装配卡滞的问题。
