双输出轴减速齿轮箱三维结构设计

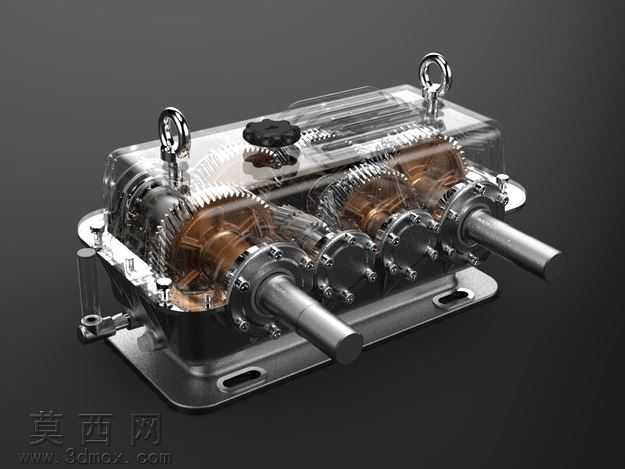

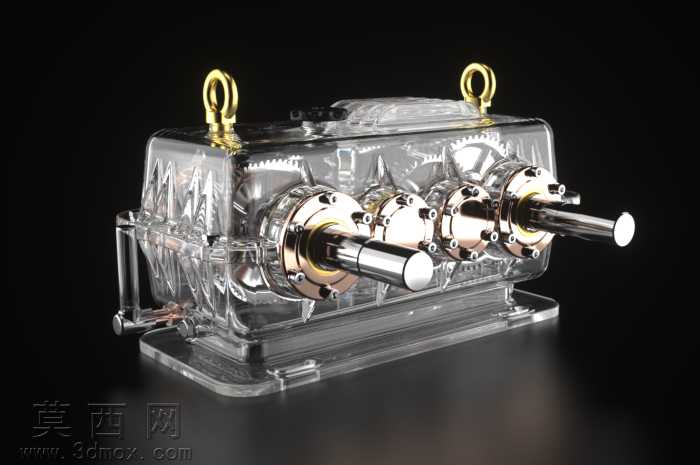

本作品为双输出轴减速齿轮箱的三维结构设计，整体建模过程严格遵循机械传动设计规范，在三维建模环境中完成了所有零部件的参数化绘制与整机装配。建模阶段先依据齿轮传动的减速比要求，完成各级传动齿轮的齿形参数化构建，精准还原渐开线齿廓的啮合特征，保证齿轮副传动的啮合精度；随后依次完成输入轴、两根输出轴、轴承、箱体、箱盖、吊环、透气塞、油位检测部件、安装底座等所有附属结构的建模，每一处安装孔位、密封槽、定位台阶的尺寸都经过严谨校核，确保各零部件装配时无干涉，配合公差符合机械设计标准。渲染环节采用半透明材质处理箱盖结构，既保留了箱体的金属质感表现，又能清晰展示内部多级齿轮的啮合排布与传动路径，齿轮部件采用金属铜色与钢质材质区分不同传动级，箱体底座做哑光金属质感处理，吊环、紧固件等细节部件做亮面金属渲染，整体光影效果突出机械结构的工业质感，能够直观呈现减速箱的内外结构特征。结构设计上，该减速箱采用多级圆柱齿轮传动布局，单根输入轴接入动力后通过内部齿轮组的啮合传动，将动力分流至两根平行布置的输出轴，可同时为两个执行端提供减速后的动力输出，满足双负载同步驱动的使用需求；箱体顶部设置透气塞平衡箱体内外气压，吊环结构方便整机的吊装转运，底座开设长条形安装孔便于设备的安装固定，侧面预留油位观察与放油结构，兼顾了设备的日常维护便利性。设计过程中重点考量了齿轮传动的平稳性与载荷分布均匀性，各级齿轮的中心距、齿宽参数都经过匹配计算，轴系部件采用轴承支撑结构降低传动摩擦阻力，箱体的加强筋布局提升了整体结构刚性，可有效降低重载传动过程中的箱体形变，保证长期运行的传动精度。
