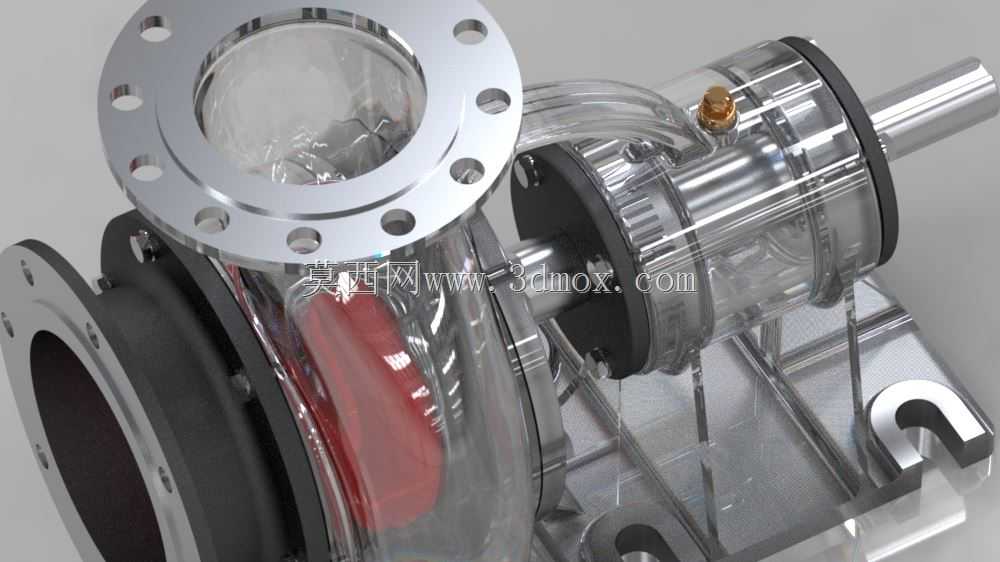

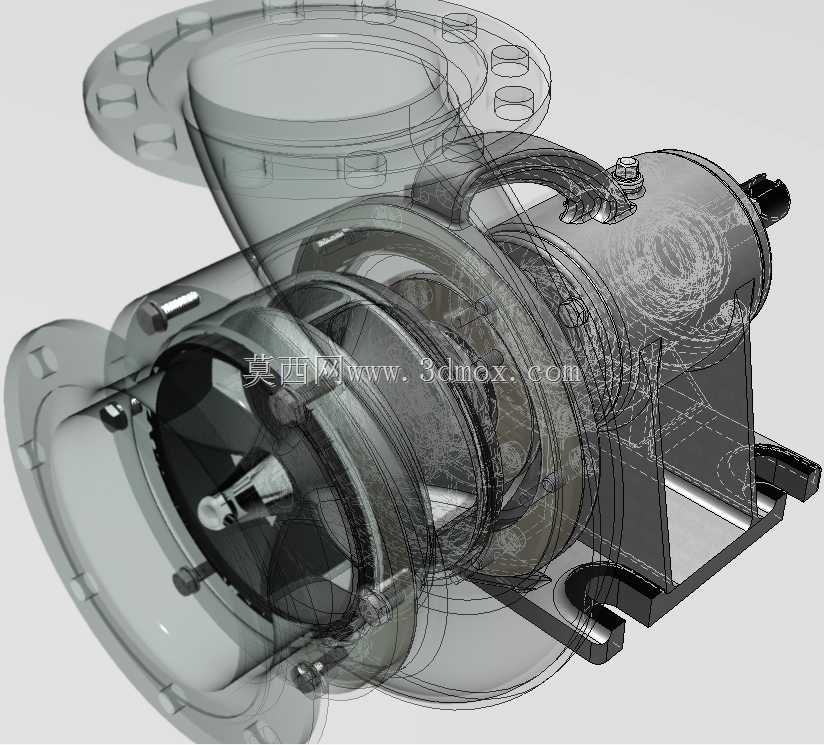

透明结构展示单级离心水泵三维设计

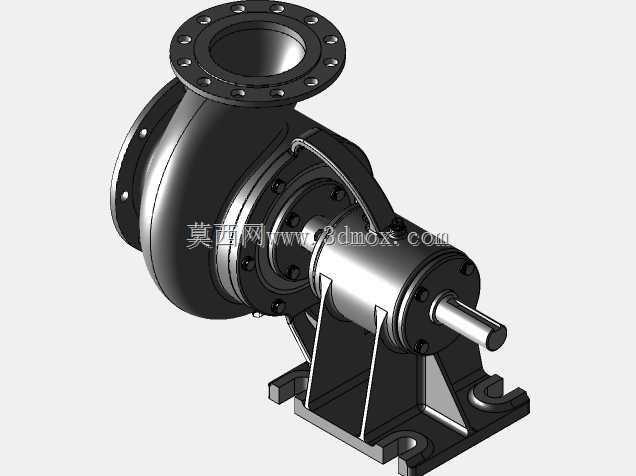

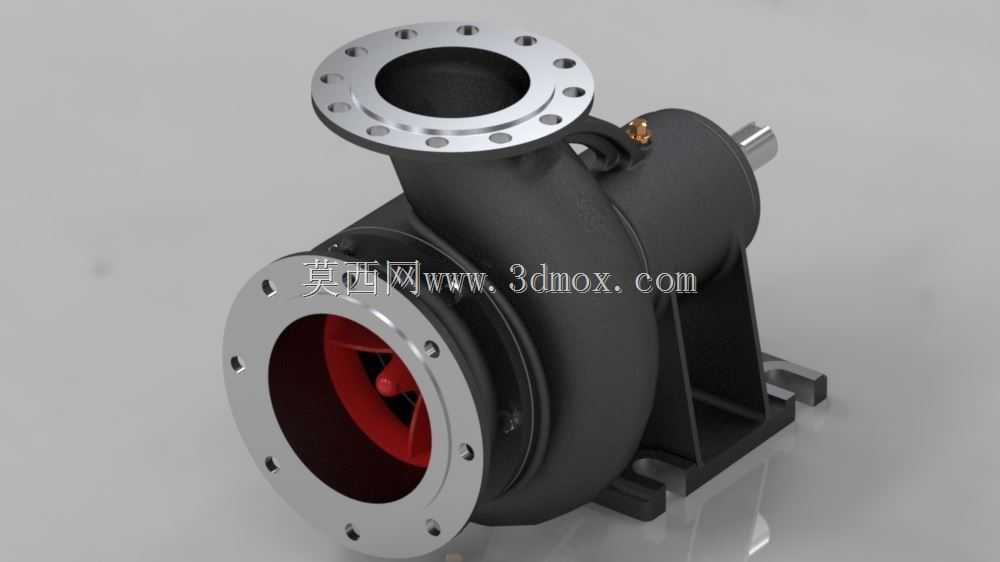

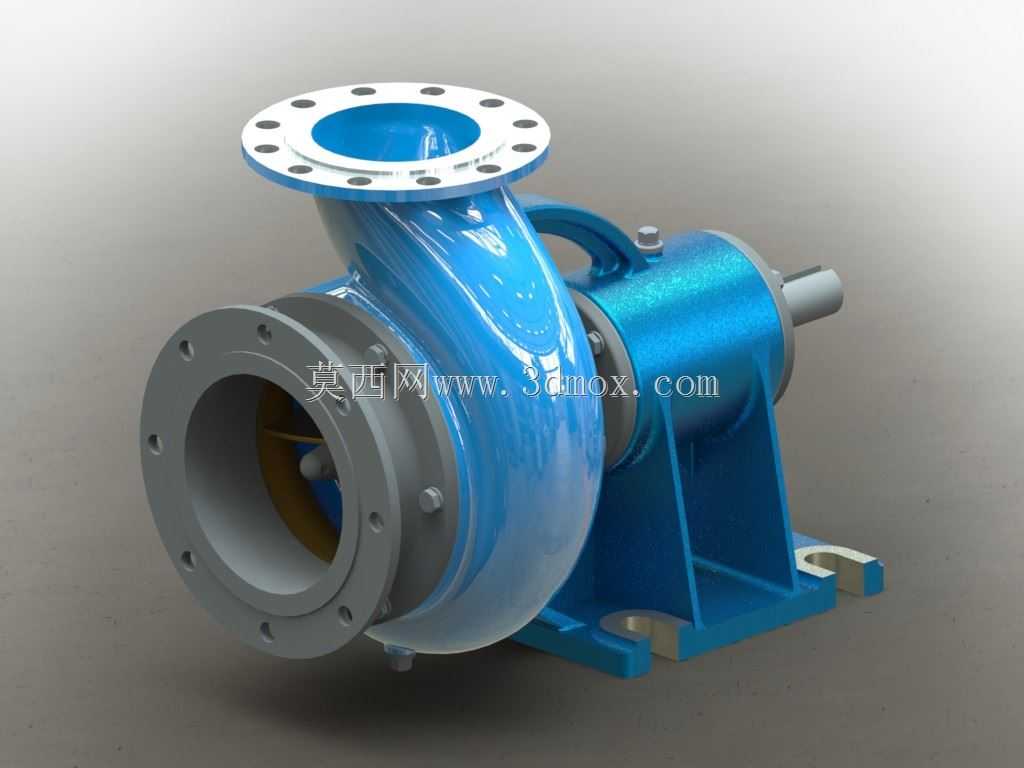

这款离心泵的三维结构设计，围绕民用供水、工业循环、暖通配套、给排水系统等多场景的流体输送需求展开，核心用途是通过叶轮旋转的离心作用对流体做功，实现低压头工况下的大流量流体输送，可覆盖建筑供水增压、生产工艺循环水输送、暖通系统冷热水循环、农田排灌等多个实际使用场景，适配清水或物理性质与水相近的低粘度无颗粒流体输送需求。从功能特性来看，该结构采用单级单吸的经典离心泵布局，流体沿泵轴轴向方向进入叶轮腔室，经高速旋转的叶轮获得动能后，沿径向流入蜗壳形泵腔完成动能到压力能的转换，最终从出口法兰排出进入下游管路；泵体集成了标准法兰连接接口，进出口法兰的螺栓孔位、密封面尺寸均匹配通用管路安装标准，可直接对接同通径的工业管路，无需额外制作过渡连接件。设计过程中优先考虑了装配与维护的便利性，泵体与泵盖采用止口定位加周向螺栓紧固的连接方式，密封位置预留了标准机械密封的安装腔室，可适配常用的内装式单端面机械密封，有效降低运行过程中的流体泄漏风险；叶轮采用闭式叶轮结构，叶片的曲面弧度经过水力优化，在保证输送效率的同时降低流体在泵腔内的紊流损失，叶轮与泵轴采用键连接加锁紧螺母的固定方式，可承受高速旋转下的扭矩载荷，避免运行过程中叶轮松动移位。从安装边界来看，泵体底部设置了一体化铸造的安装支座，支座上预留了四个对称分布的地脚螺栓安装孔，安装孔的间距、孔径均适配常规的混凝土基础或钢制机架安装要求，整机的轴向尺寸、径向轮廓均经过紧凑化设计，可在狭小的泵房空间或设备集成机架内完成布置，进出口法兰的中心高度匹配通用管路的敷设高度，安装时无需额外调整管路标高；泵轴的动力输入端采用标准轴伸结构，可通过联轴器直接匹配标准Y系列三相异步电机，也可根据安装需求加装皮带轮组件实现动力传递，整体结构的配合公差均按照通用机械加工标准设定，所有零部件均可采用常规的车削、铣削、铸造工艺完成加工，无需特殊定制的加工设备，可有效降低生产制造与后期维护的成本。
