可湿性粉剂施药瞄准镜结构三维设计

　　这套瞄准结构主要适配植保作业里的精准施药场景，尤其是针对农林作物喷施可湿性粉剂类药剂时的靶向定位需求，区别于常规枪械瞄准设备，它的光学倍率、调节精度都做了适配植保作业的调校，作业人员可以通过它快速锁定施药点位，避免粉剂飘散造成的药剂浪费与非靶标区域药害，在丘陵林地的高大乔木施药、果园定向喷施作业里，这类带精准瞄准的施药辅助结构能大幅提升作业效率，减少人工目测的偏差。从结构组成来看，整个部件沿水平方向布置核心光学镜筒，镜筒中部集成了高低、风偏调节旋钮，顶部的旋钮带有细密的刻度标识，每一格刻度对应固定的弹道（这里是粉剂喷射轨迹）偏移量，作业前可以根据作业距离、环境风速提前校准参数，镜筒左侧是物镜端，做了多层密封结构，

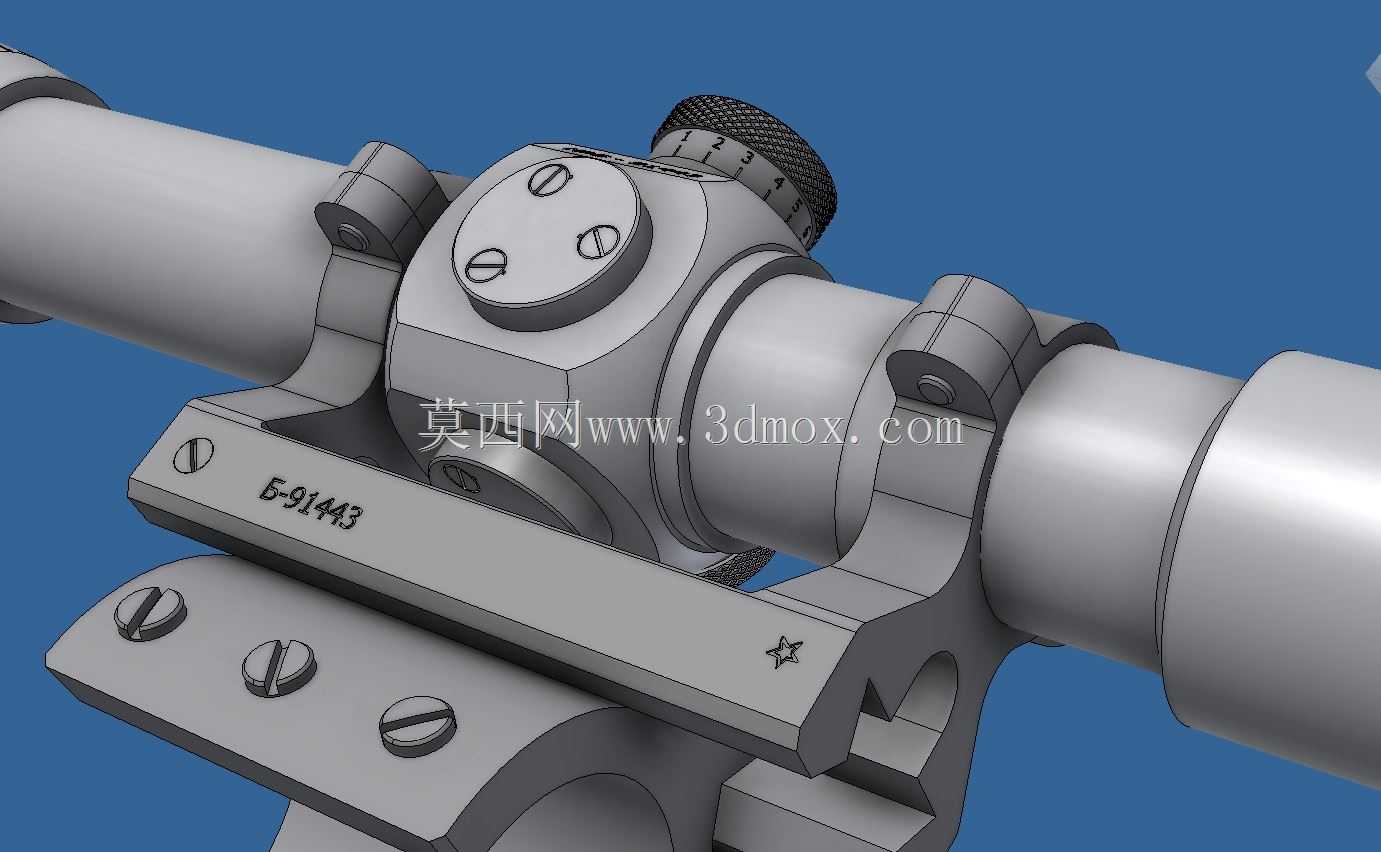

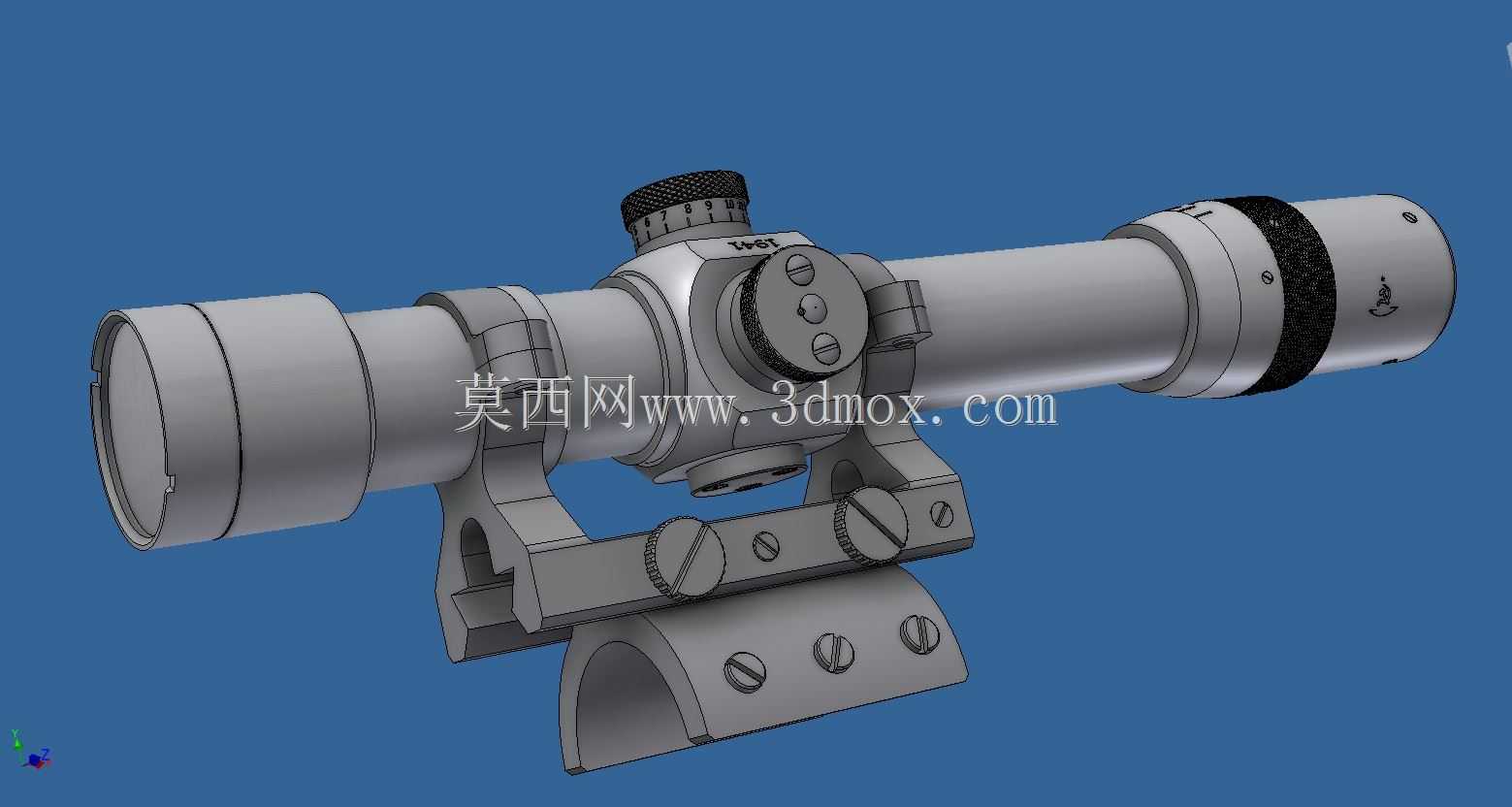

　　避免喷施过程中粉剂颗粒、水汽进入镜筒内部污染镜片，右侧是目镜端，集成了视度调节环，可以适配不同视力的作业人员使用，不需要额外佩戴矫正眼镜就能清晰看到分划板与目标点位。镜筒下方的安装支架是整套结构的承载核心，支架采用上下分体式夹装结构，上半部分通过两个对称的锁紧环抱住镜筒外壁，锁紧环内侧带有防滑胶垫，既可以避免夹装过程中刮伤镜筒表面的氧化层，也能保证设备在作业震动环境下不会出现光轴偏移，下半部分是与施药设备连接的安装基座，基座上开有三个等距排布的沉头安装孔，孔位公差按照IT7级精度设计，可以直接适配市面上多数主流喷粉设备的顶部安装导轨，不需要额外做转接件加工。设计过程中首先考虑的是作业环境的适配性，

　　因为喷施可湿性粉剂的作业环境往往伴随高粉尘、高湿度，所以所有外露的调节部件都做了O型圈密封设计，旋钮与镜筒的配合间隙控制在0.02mm以内，既保证调节时的阻尼手感适中，不会因为设备震动出现旋钮自行转动导致参数偏移，也能阻挡粉剂颗粒进入调节机构内部造成卡滞。镜筒的主体材质选用了轻量化的铝合金型材，整体做硬质阳极氧化处理，重量控制在合理区间，不会给手持施药设备增加过多的负重负担，长时间作业也不会造成操作人员的手臂疲劳。安装边界方面，整套结构的水平总长度控制在320mm左右，镜筒外径40mm，安装基座的底面到镜筒中心轴线的高度为65mm，安装孔的中心距为32mm，选型配套时只要施药设备的安装面平面度误差不超过0.1mm，

　　安装位置上方预留70mm的垂直空间、前后预留180mm的水平操作空间，就能顺利完成装配，不会出现结构干涉。镜筒内部的分划板采用了密位点分划设计，除了中心瞄准点之外，上下左右的密位点可以直接对应不同距离下的粉剂喷射下坠量、横风偏移量，作业人员不需要做复杂的弹道计算，直接根据目标距离选择对应的分划点对准目标即可，大幅降低了作业人员的学习成本。在结构强度校核阶段，针对支架部分做了震动模拟测试，模拟施药设备工作时的往复震动频率，连续测试72小时后，镜筒的光轴偏移量控制在0.5密位以内，完全满足植保作业的精度要求，不会因为长时间震动导致瞄准失准。另外，镜筒的物镜端做了防眩光设计，镜片表面镀有多层增透膜，在正午强光环境下作业也不会出现反光晃眼的问题，逆光环境下也能清晰分辨目标作物的位置，避免因为光线问题造成施药点位偏差。整套结构没有多余的冗余设计，所有部件都服务于精准瞄准、稳定安装、环境适配这几个核心需求，拆解维护也很方便，松开支架上的锁紧螺丝就能取下镜筒做清洁保养，调节旋钮也可以直接拧下做定期的清洁润滑，不需要特殊的专用工具，田间作业时现场就能完成基础维护工作。
