复古轮式野战火炮结构三维设计

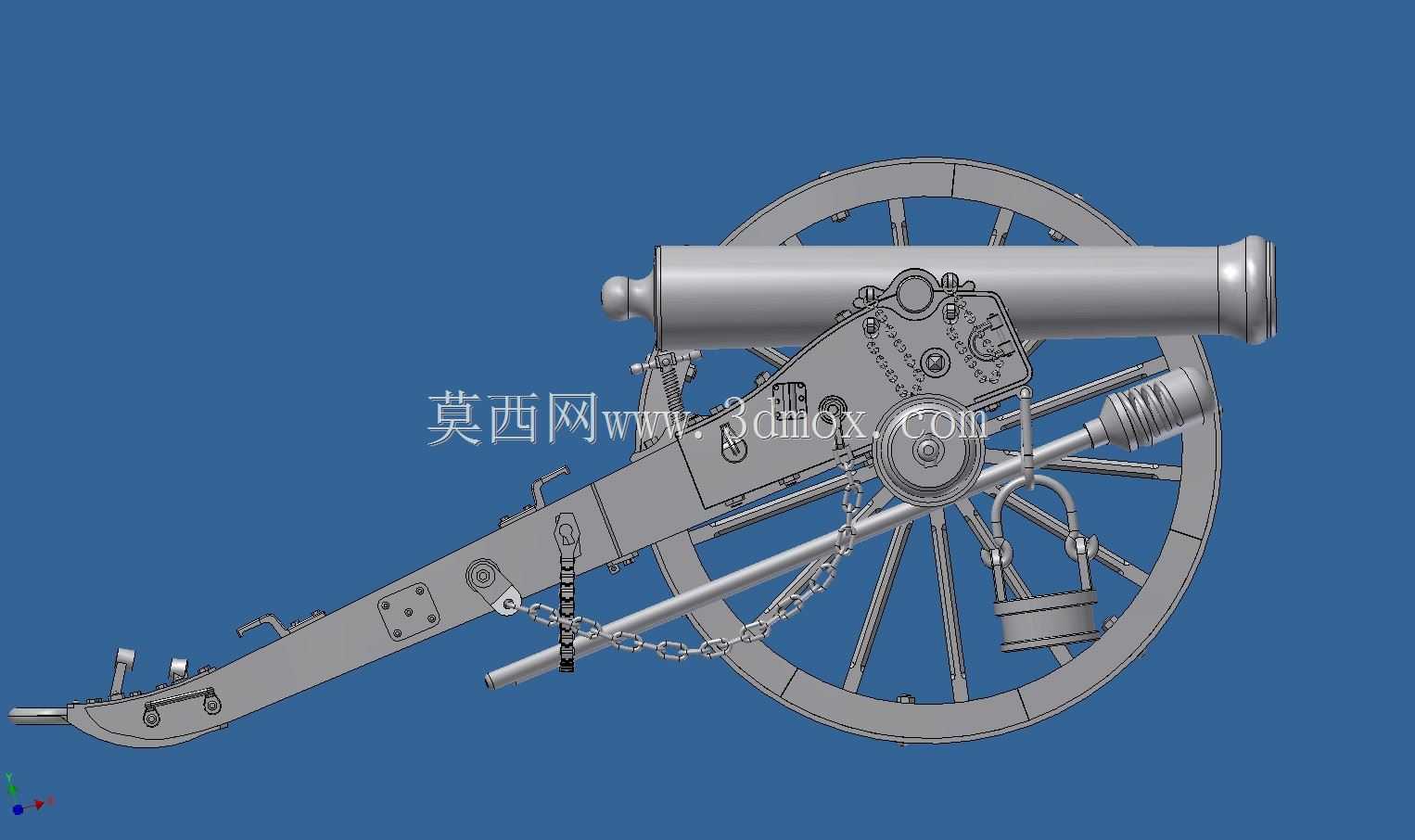

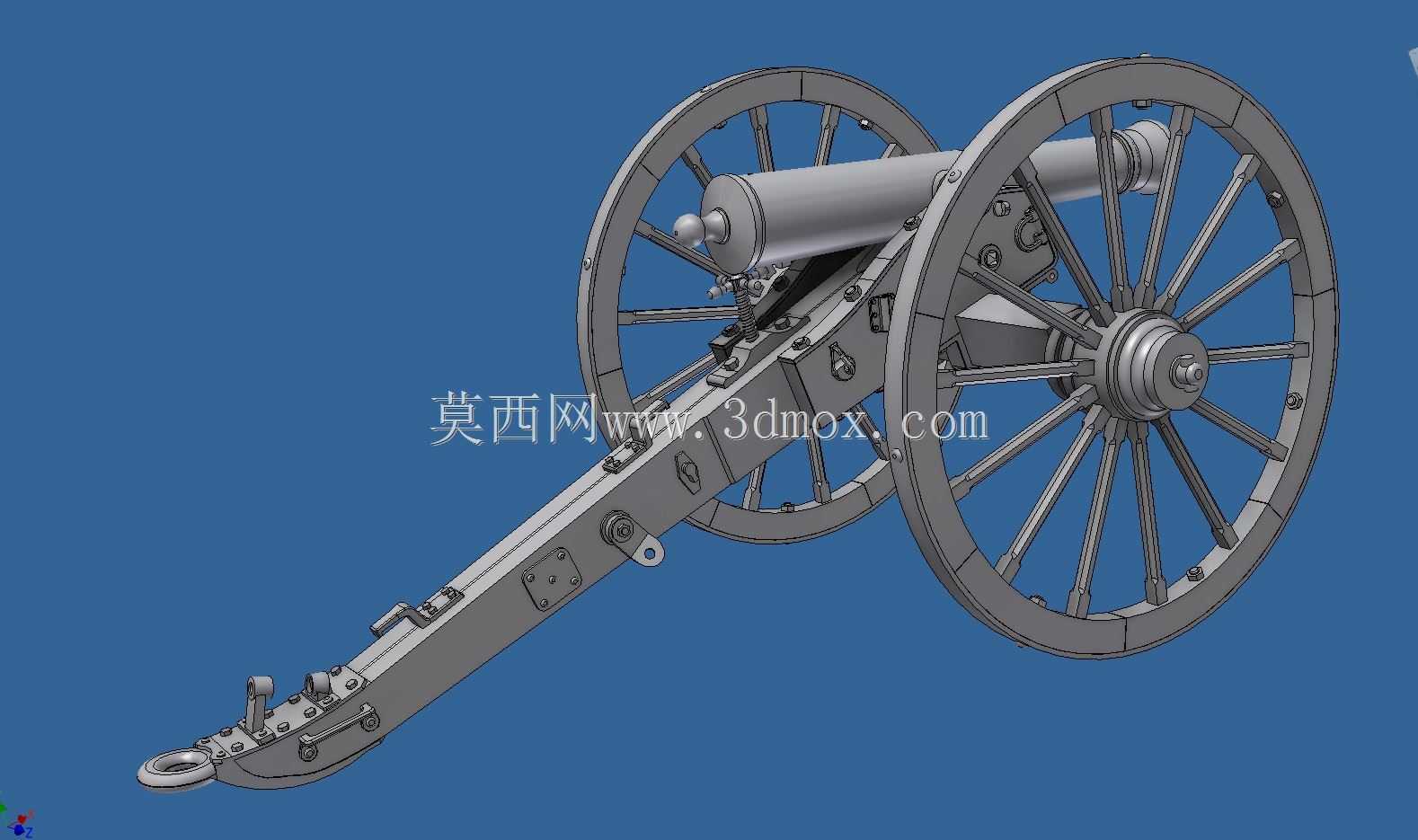

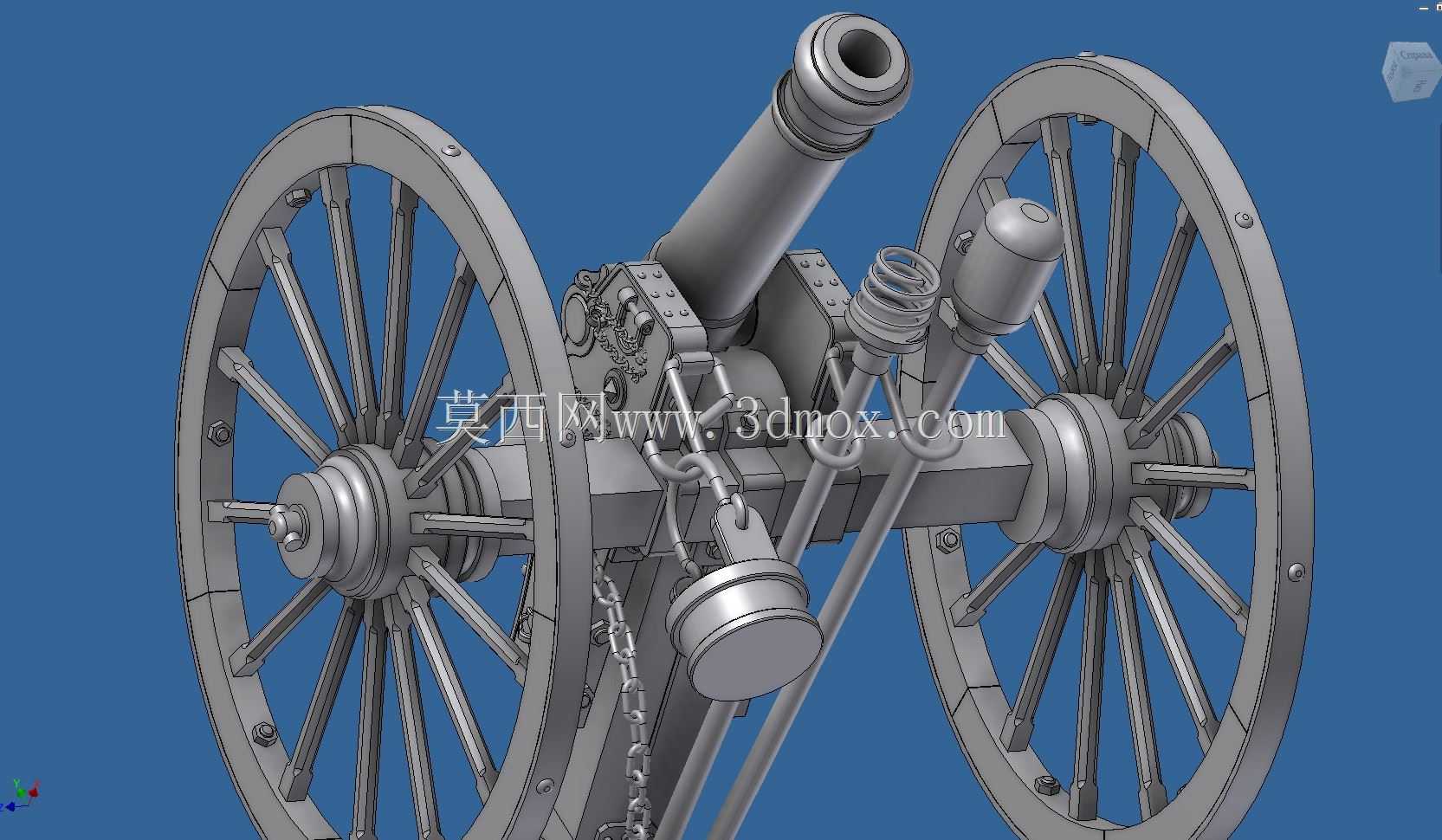

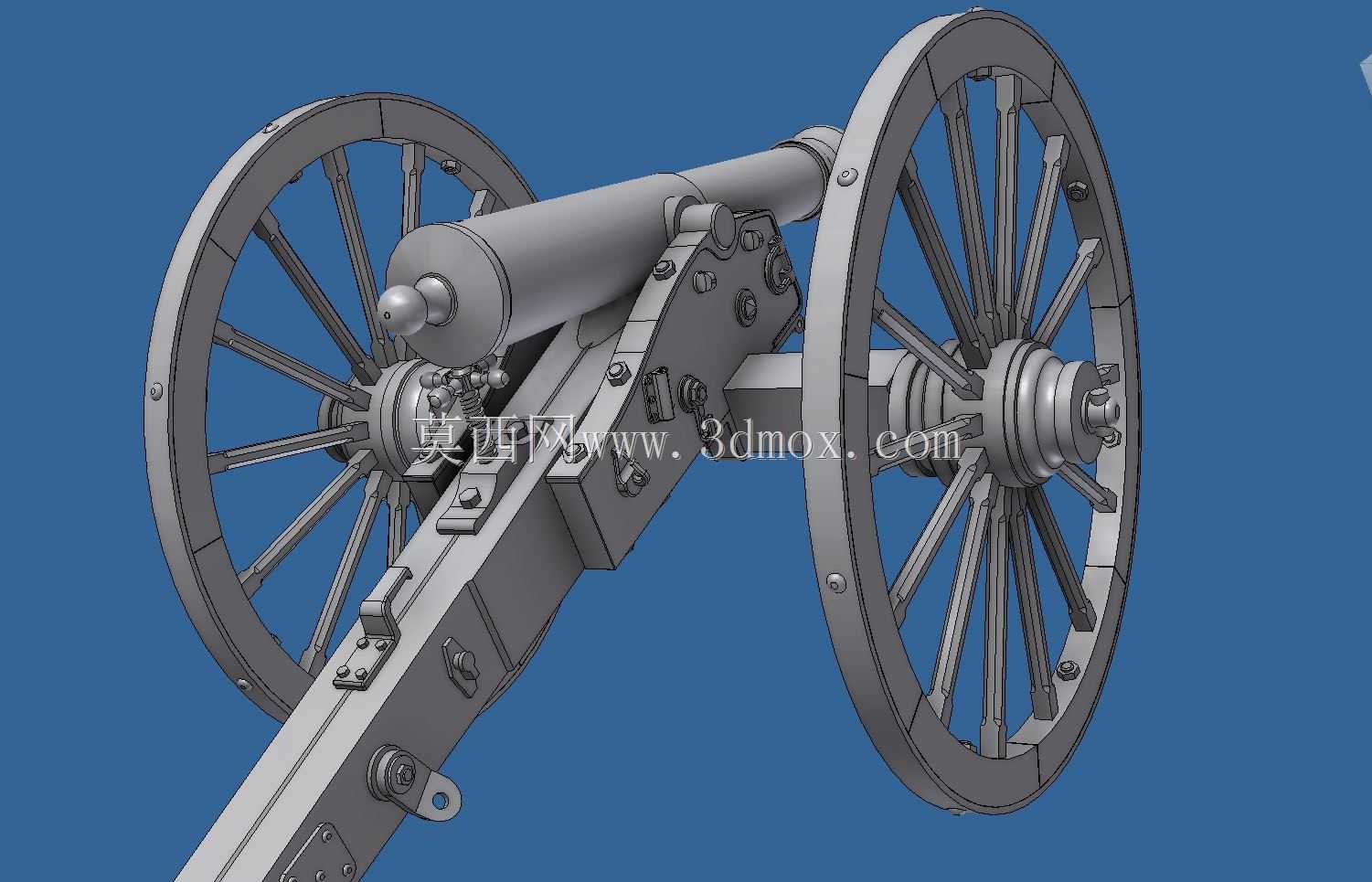

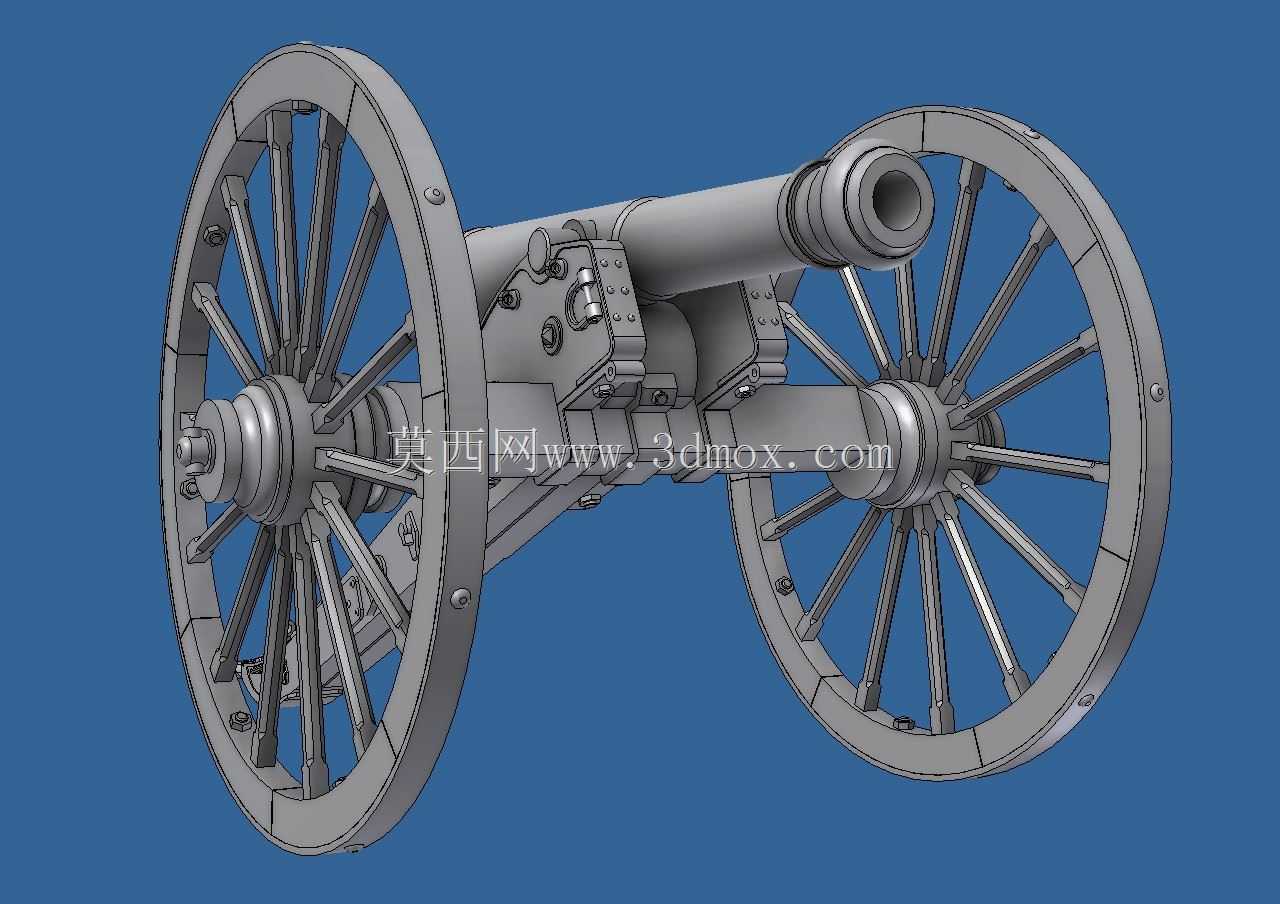

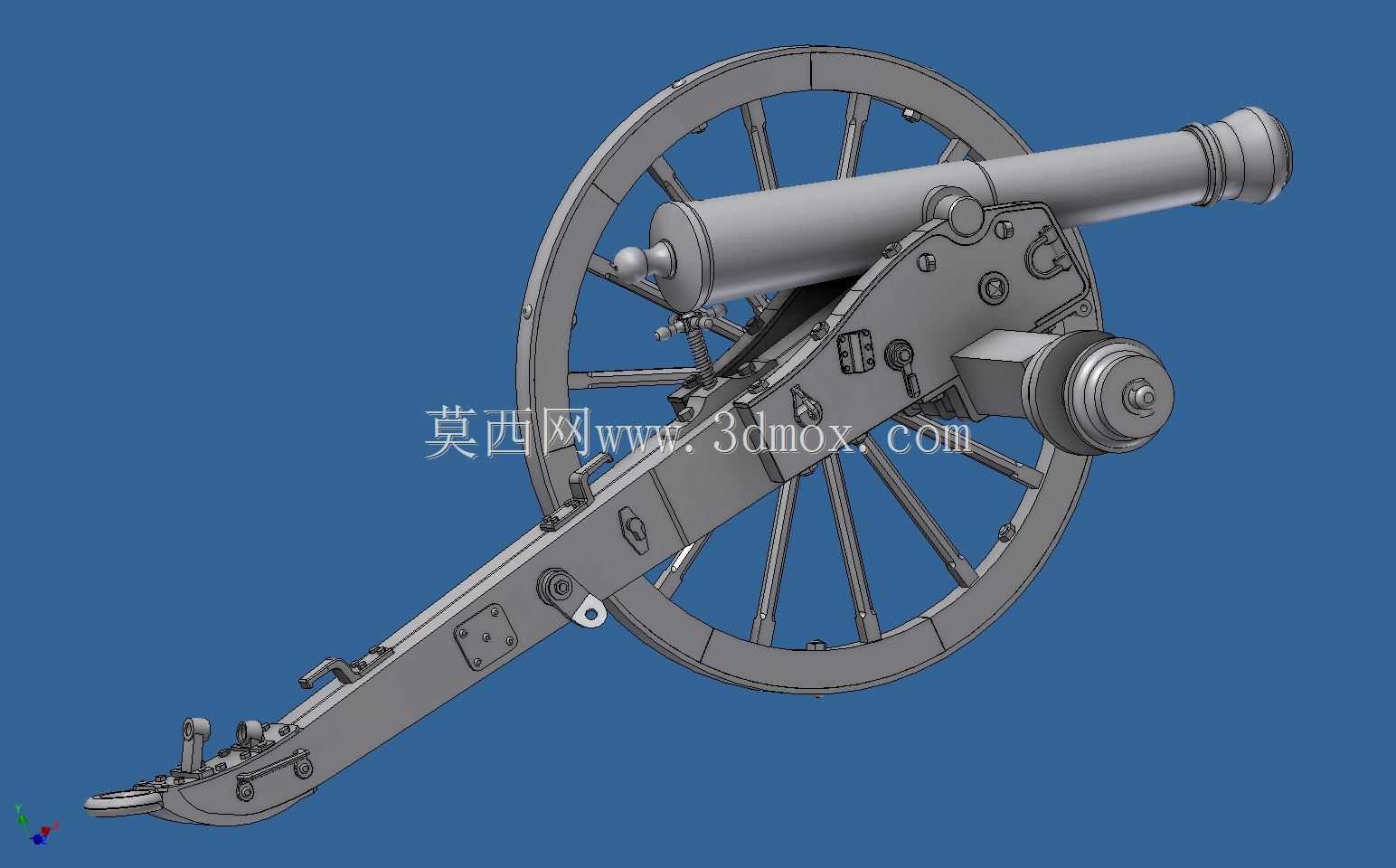

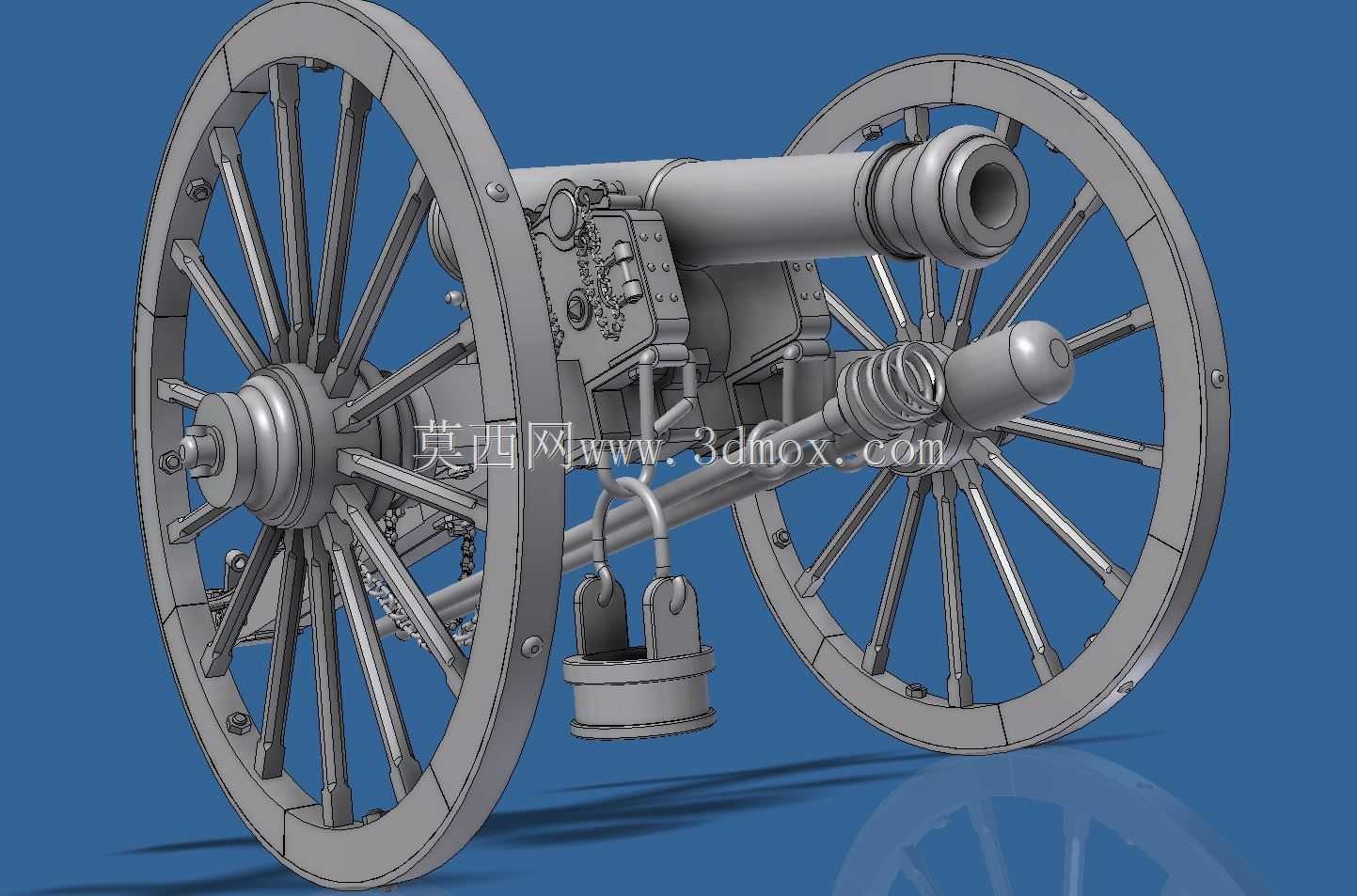

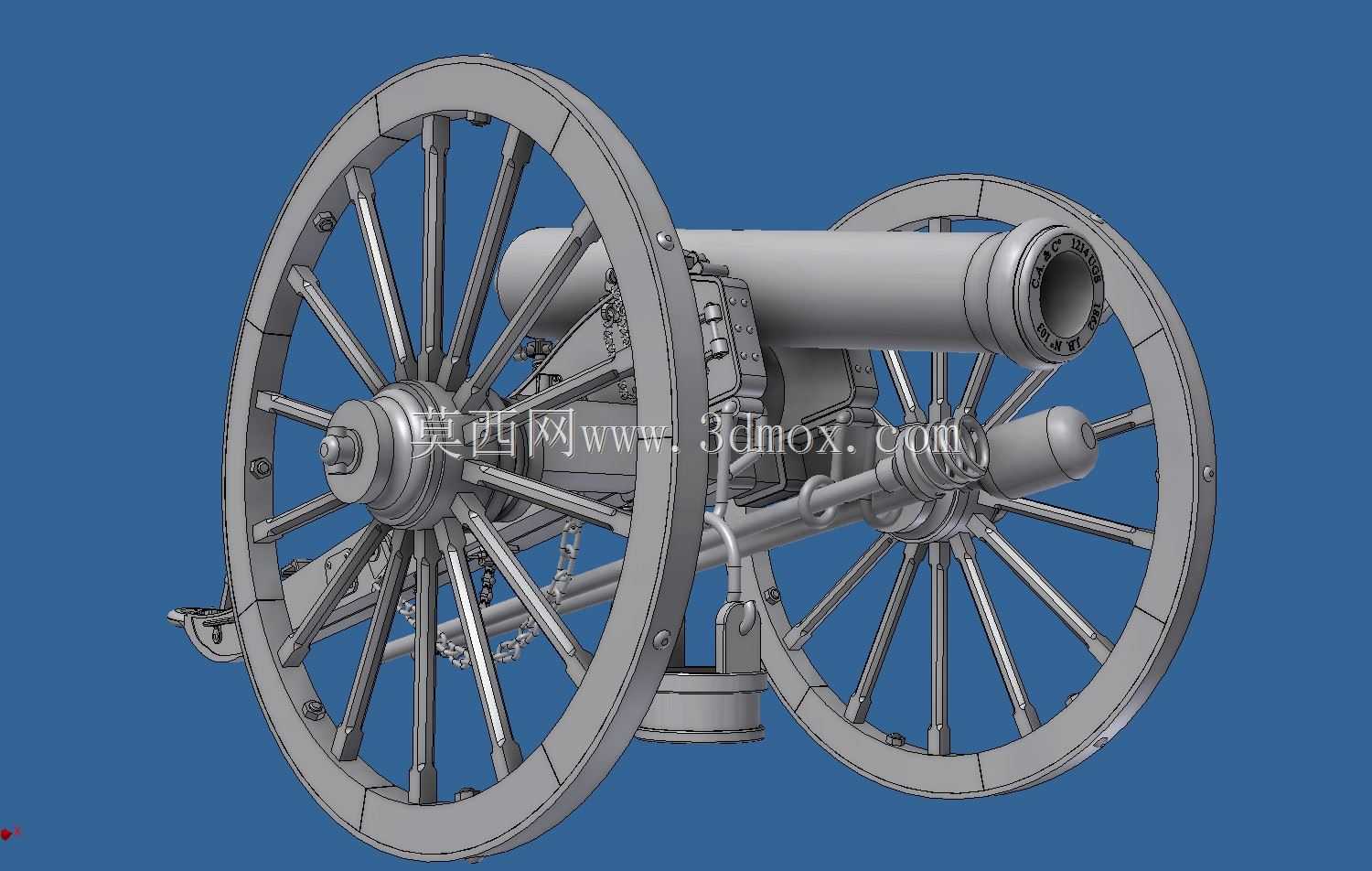

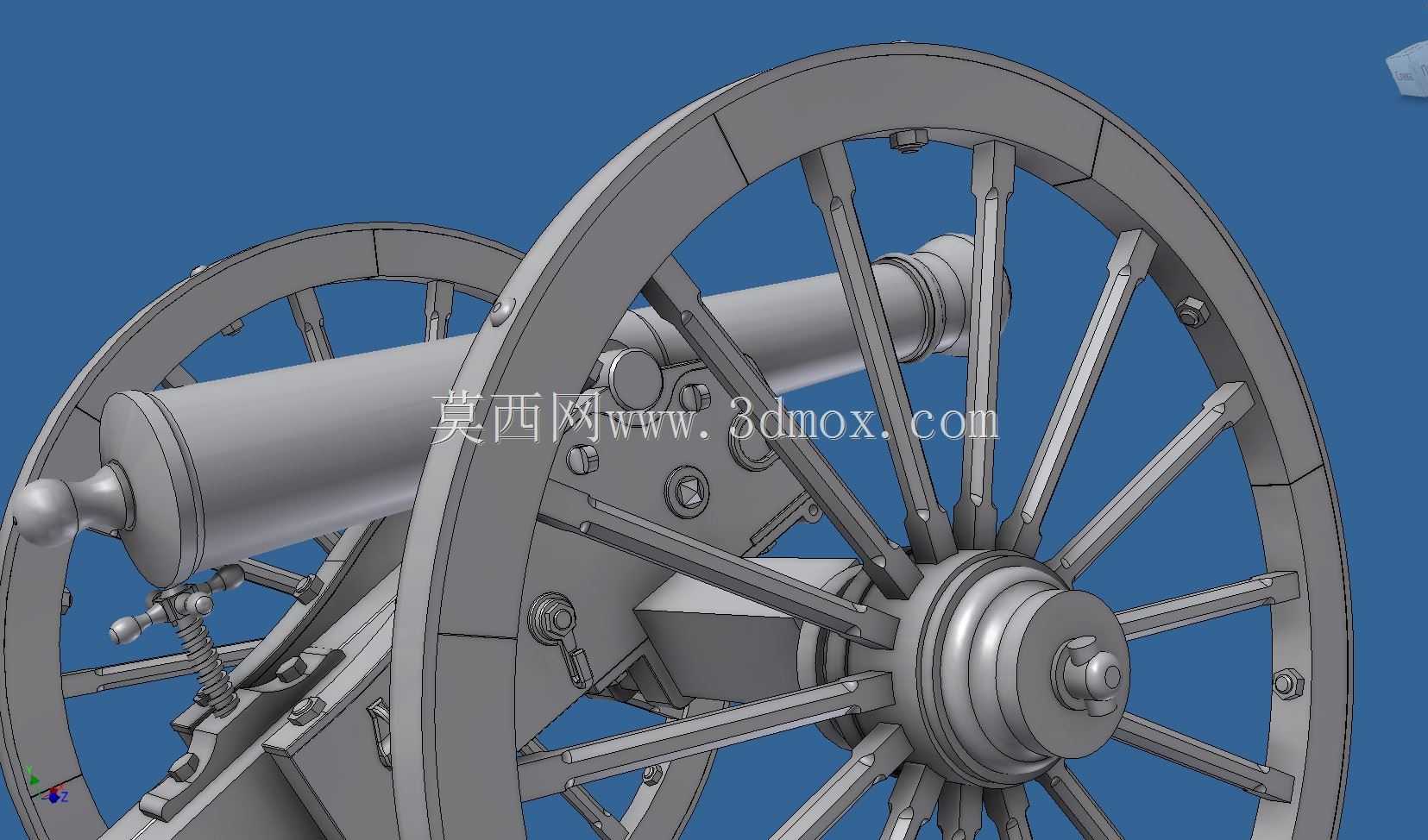

　　这款轮式古火炮的三维结构设计，核心围绕近代野战火炮的实际作战使用场景展开，在结构还原上兼顾了历史形制特征与机械结构的合理性。从实际用途来看，这类带双轮炮架的火炮主要用于野战阵地的火力支援，依靠轮式结构实现短距离阵地转移，配合炮架尾部的支撑结构完成射击时的姿态固定，抵消炮管发射时的后坐冲击力。设计过程中首先梳理了炮身与炮架的受力传递路径：炮管通过炮耳轴与上架体铰接，可实现一定角度的俯仰调整，满足不同射程的射角需求；上架体与下架体之间设置了回转衔接结构，可小范围调整水平射向，无需整体挪动炮架即可修正射击方向。轮架部分采用多辐条铸钢轮结构，轮缘做了加厚处理，适配野外松软土路、碎石路面的行进需求，辐条采用径向均匀排布的设计，

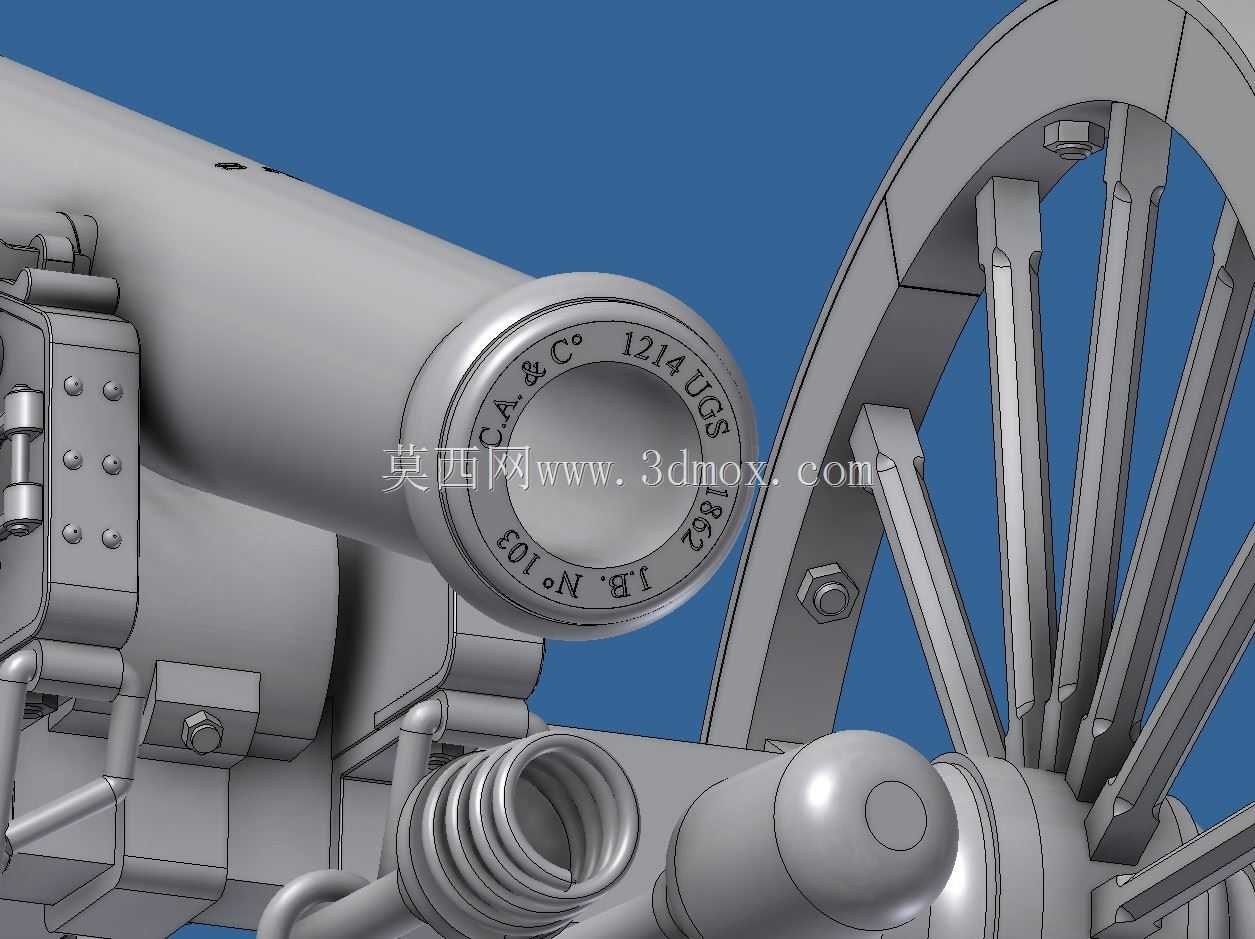

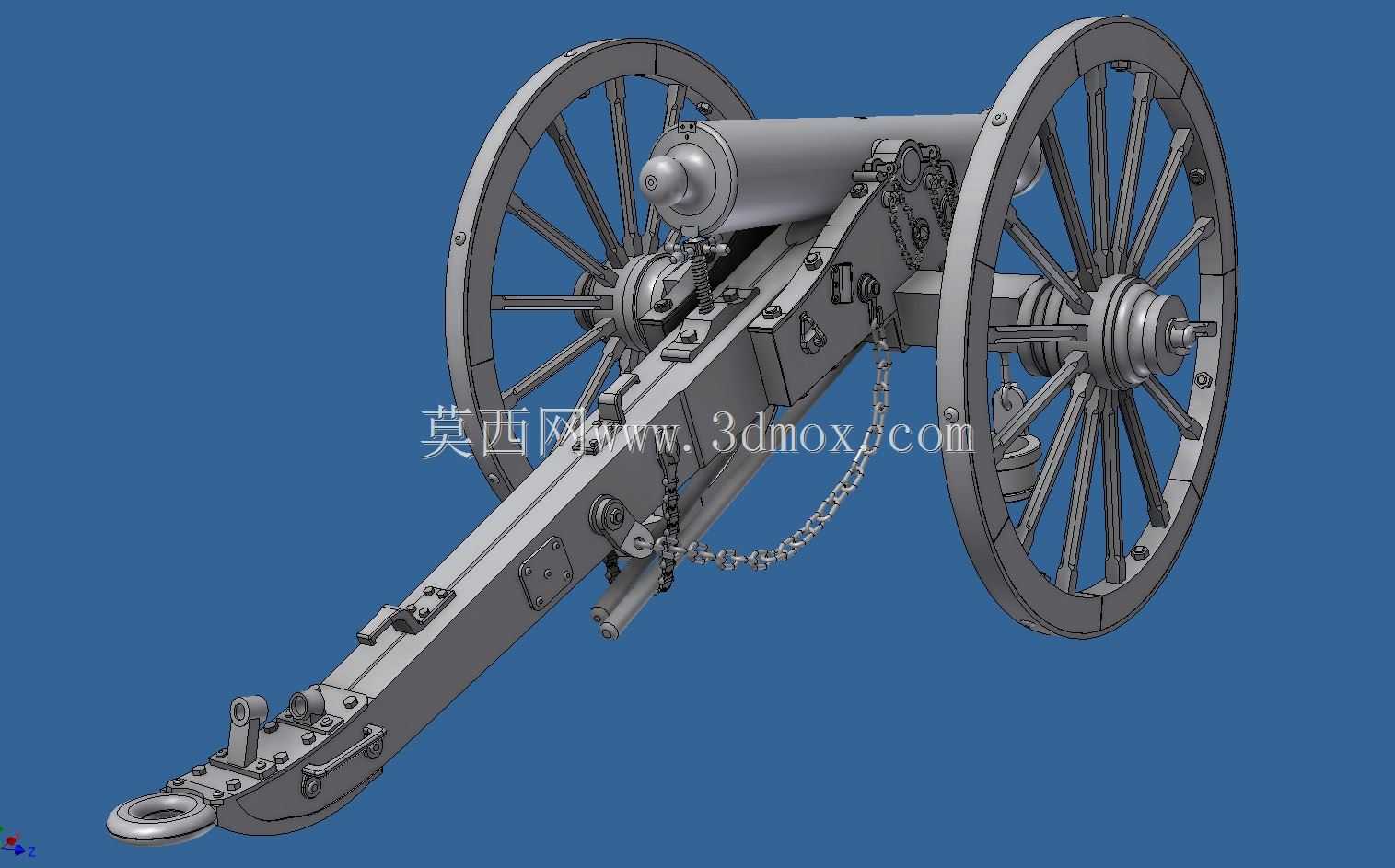

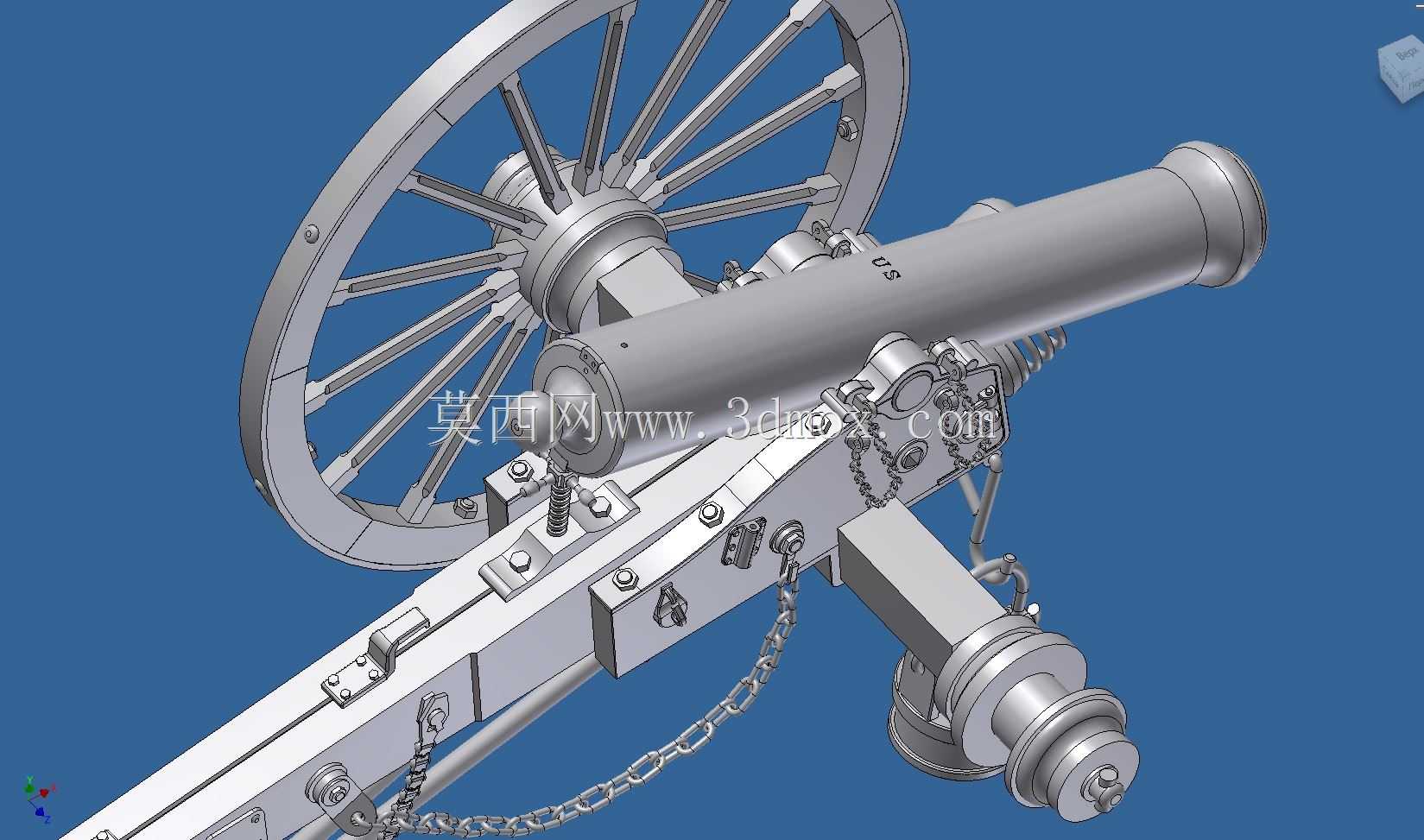

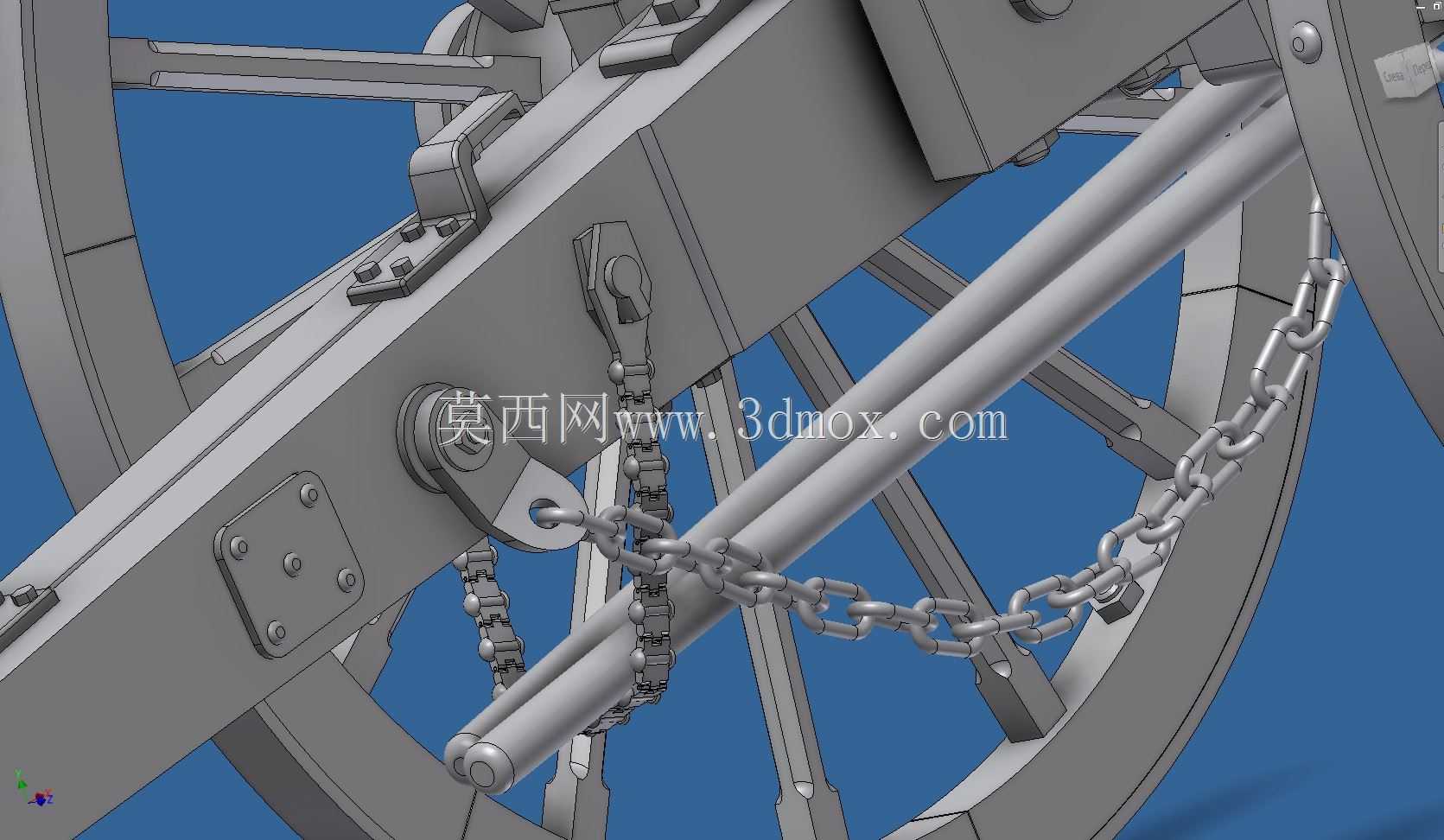

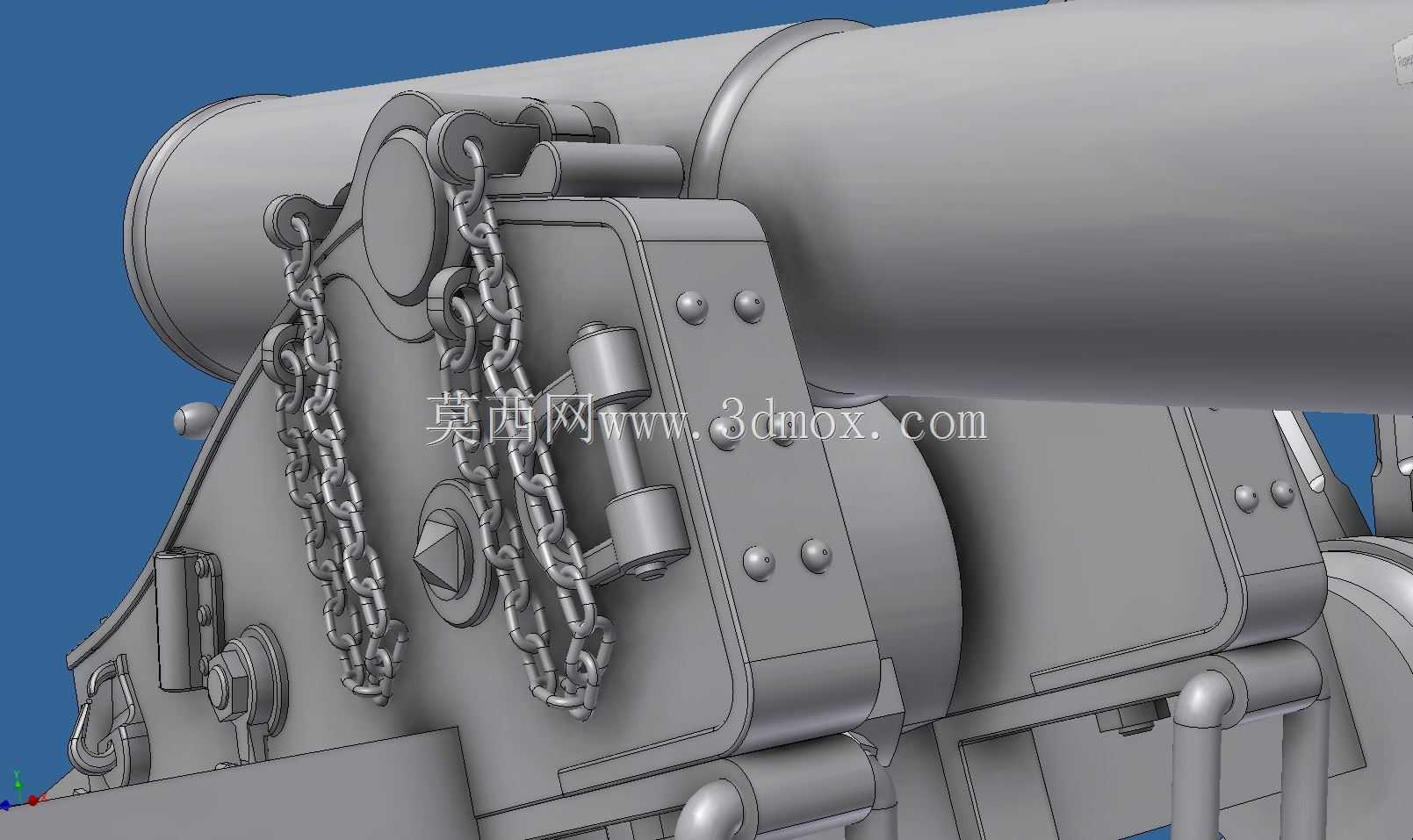

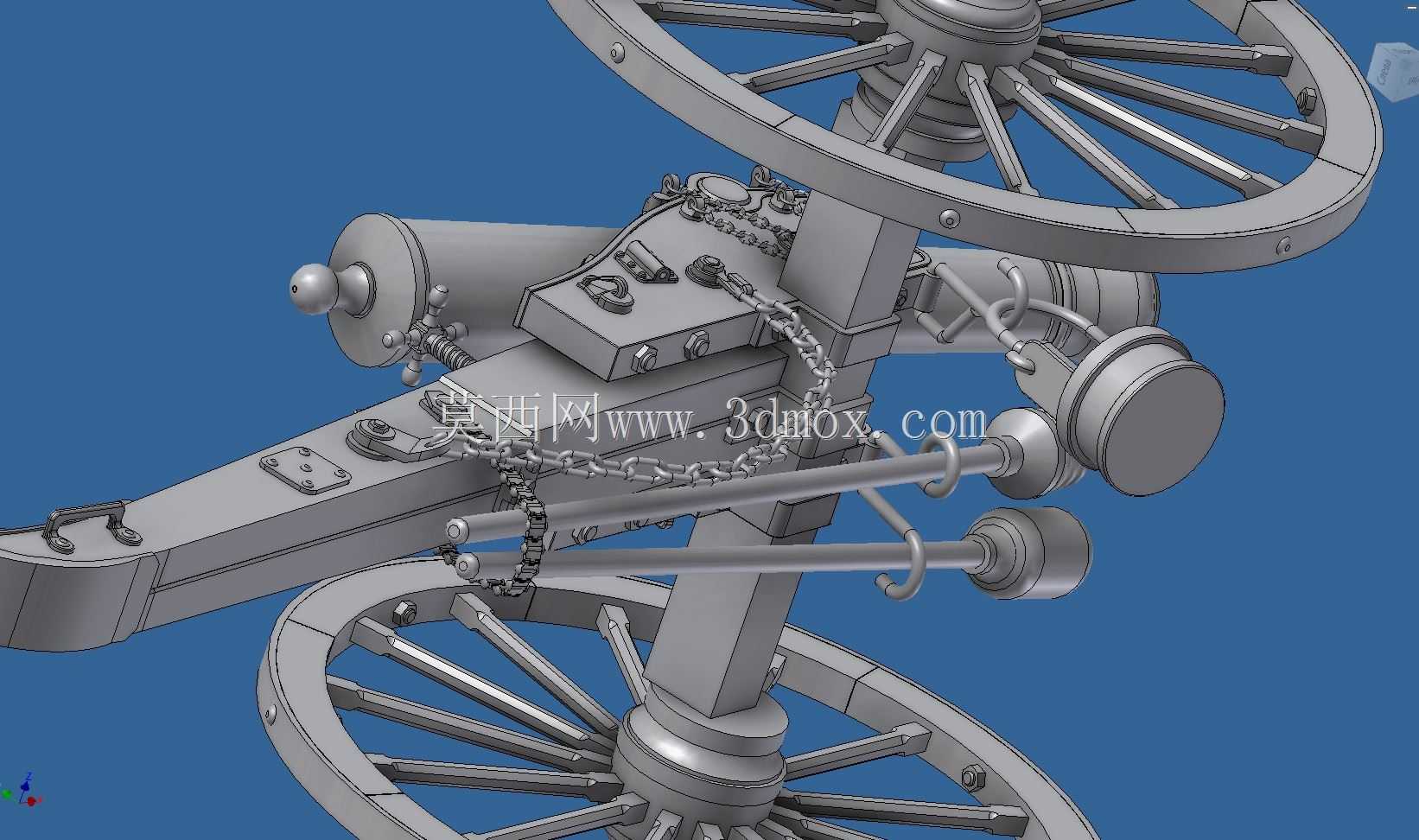

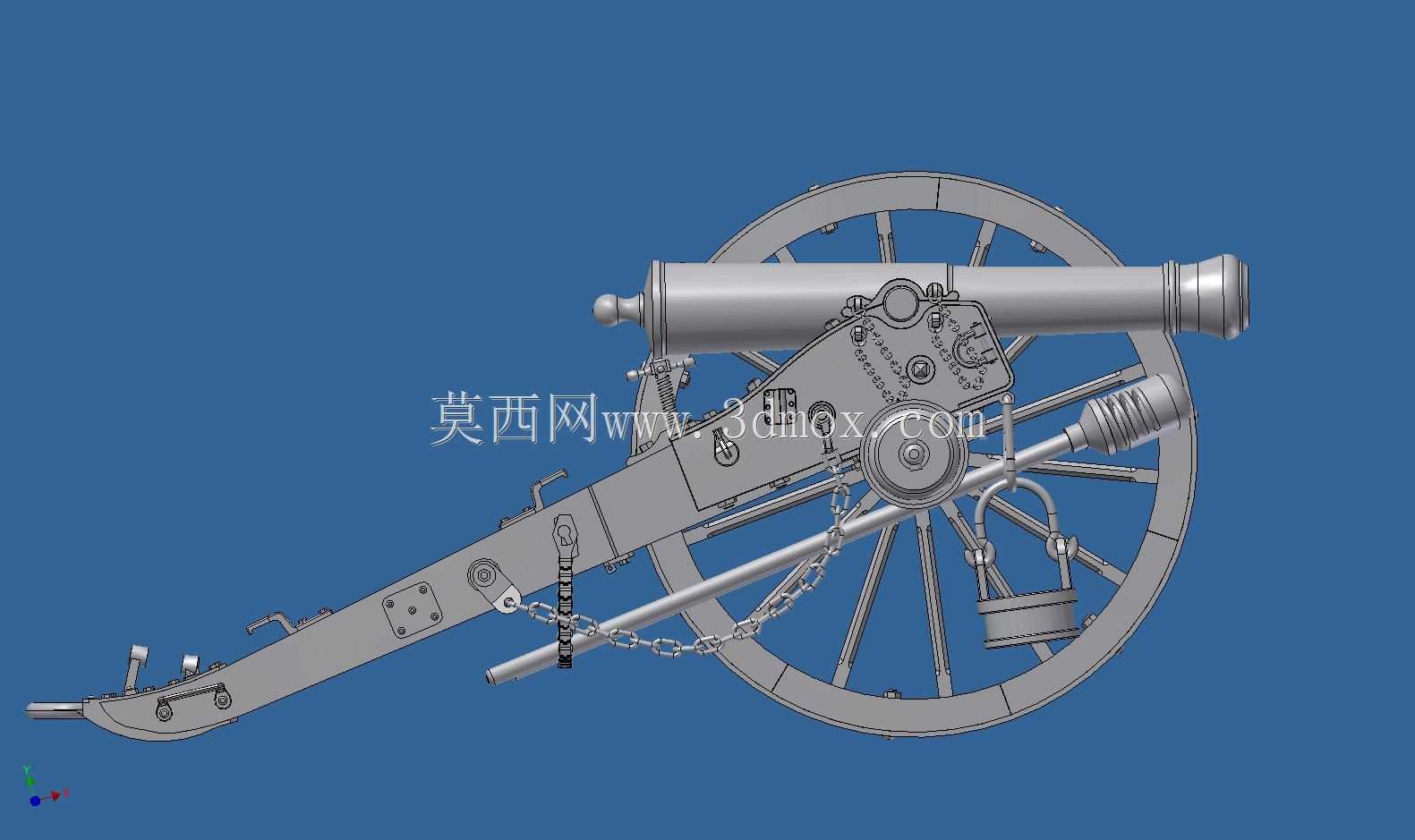

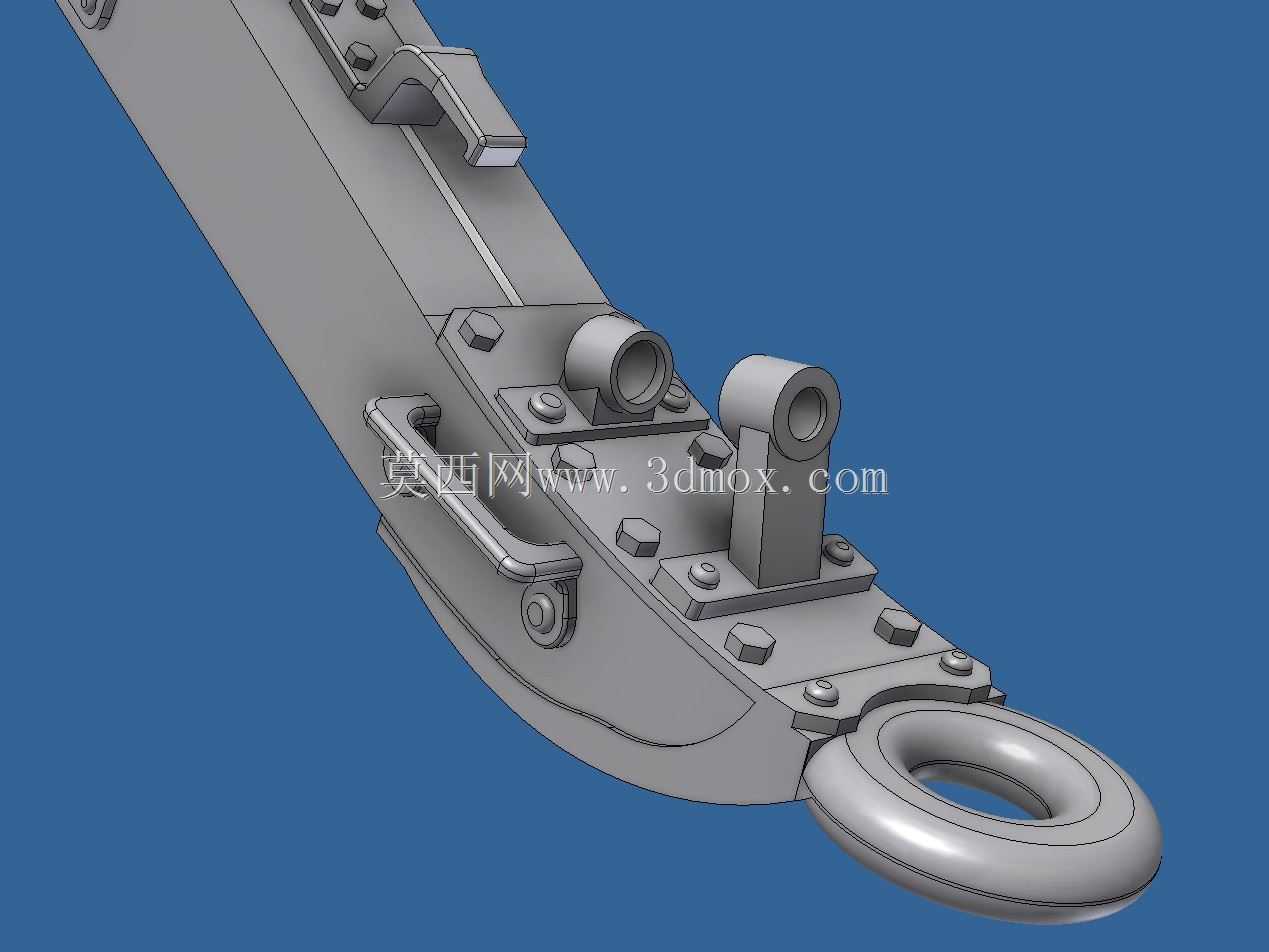

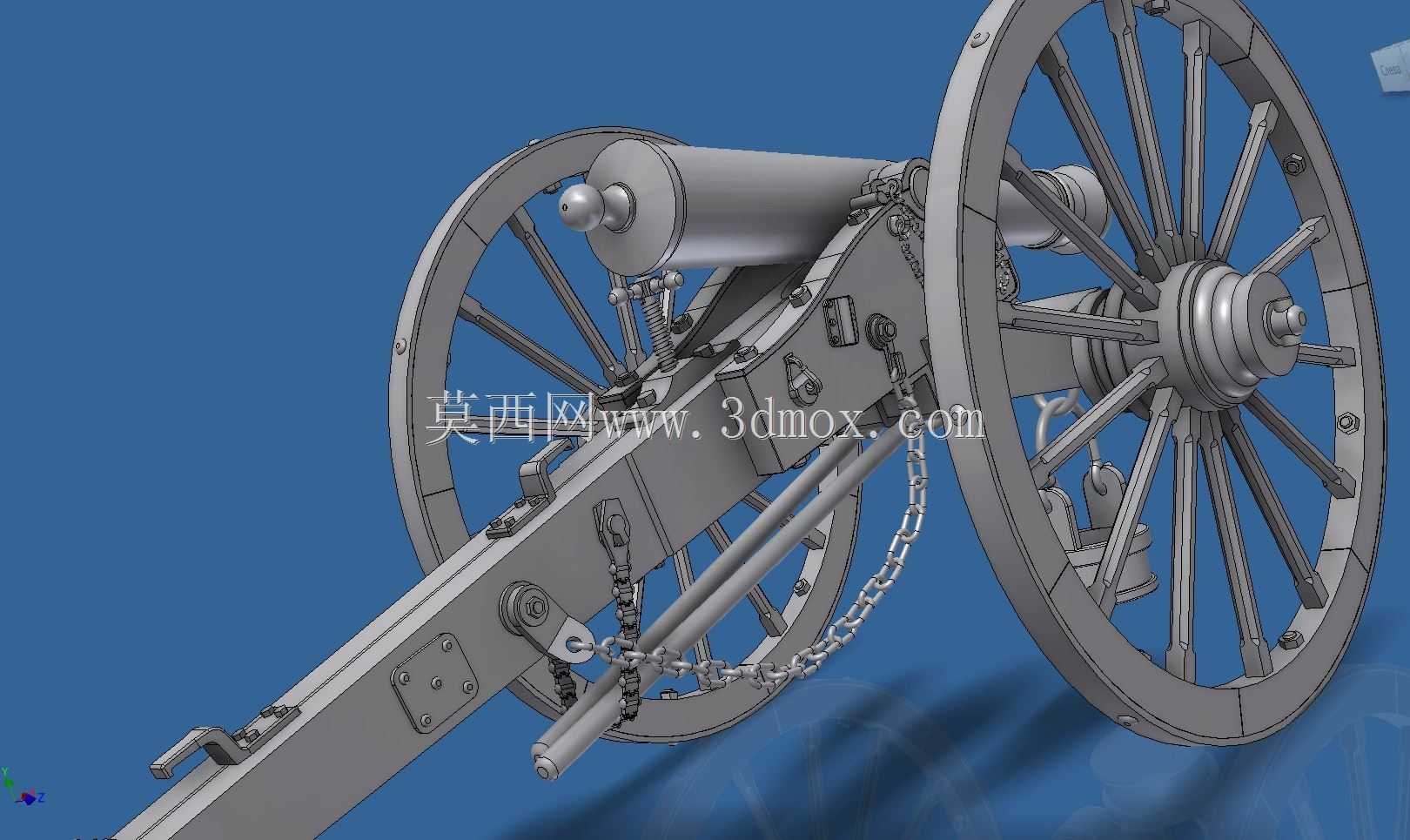

　　均匀承载炮身整体重量，避免行进过程中轮体受力不均出现开裂。炮管部分的设计还原了前装滑膛炮的结构特征，炮口位置做了加厚处理，承受发射时的最大膛压，炮尾位置设置了点火孔结构，对应传统火炮的点火发射机构，炮身外壁布置了多道加强箍，提升炮管整体的结构强度，降低反复发射后的膛压疲劳风险。炮架尾部设置了可收放的支撑尾架，行军状态下尾架可挂接在牵引结构上，射击状态下尾架落地，与两个炮轮形成三点支撑结构，保证射击时的整体稳定性，尾架与上架体之间设置了调节链条，可限制炮管的最大俯仰角度，避免操作时射角超出安全范围。尺寸边界上，两个炮轮的轮距设计参考了近代骡马牵引的通行宽度，保证牵引行进时可通过当时的常规道路与桥梁，

　　炮管轴线高度适配常规野战工事的射击位高度，无需额外垫高炮架即可完成阵地架设。轮轴部分采用了整根贯通式轴体设计，轴体与炮架下架体通过U型螺栓固定，轮体与轴之间设置了铜套衬层，减少行进转动时的磨损，日常维护时仅需加注润滑脂即可保证转动顺畅。炮身侧面设置了简易的瞄准标记结构，对应常规直射距离的瞄准基准，炮架上还预留了附件挂点，可固定装填工具、擦炮杆等配套附件，避免行军过程中附件脱落。整体结构没有冗余的装饰部件，所有外露结构均服务于行军、射击的实际功能，金属部件的连接方式全部采用那个年代的螺栓、销钉、链条铰接结构，没有出现不符合时代特征的现代连接工艺，在结构合理性上完全匹配近代野战火炮的实际制造与使用逻辑，可用于历史军械复原展示、仿古展品制作的结构参考，也可作为机械结构教学中铰接支撑、轮式承载、受力传递的典型案例。
