HD25-2500型工业编码器结构设计

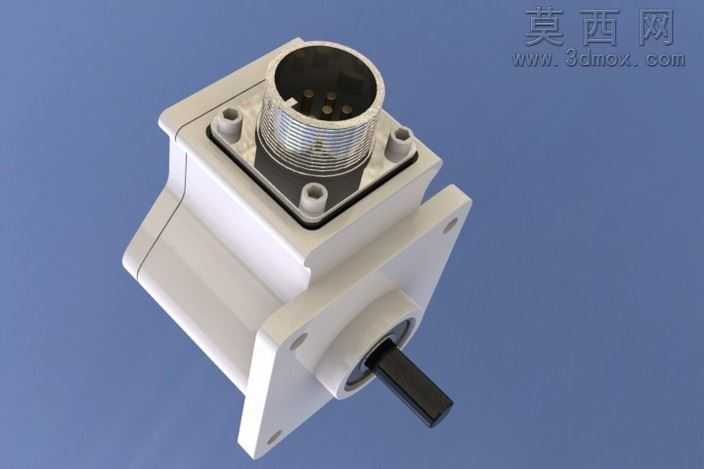

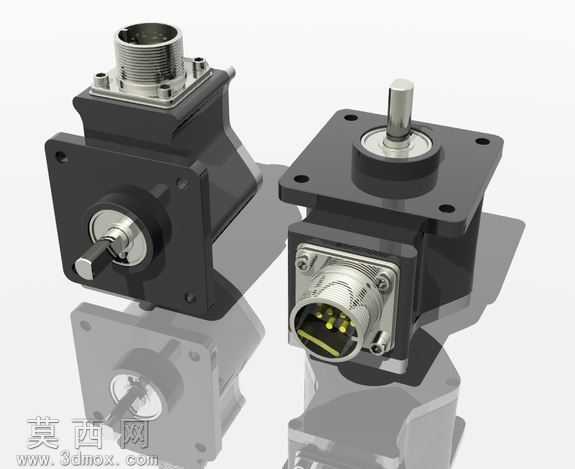

本作品为HD25-2500型工业编码器的三维参数化建模成果，建模过程严格遵循工业传感元件的实际生产尺寸标准，完整还原了该型号编码器的全部结构细节。建模阶段以实物测绘的尺寸数据为基准，先搭建整体装配骨架，拆分出方形安装基座、主体防护壳体、输出轴组件、航空连接接头四大核心模块，再逐一完成各模块的细节特征构建：安装基座部分精准还原了四角的安装定位孔、侧边的法兰固定凸台结构，对孔位的倒角、安装面的平面度特征都做了精细化处理，保证模型可直接用于安装适配模拟；主体防护壳体还原了工业级外壳的拔模斜度、壳体拼接处的密封槽结构，外壳表面的哑光质感通过材质参数调整实现，还原了工业铸铝壳体的真实表面肌理；输出轴组件部分还原了黑色耐磨轴体、轴端的限位平面、轴与壳体衔接处的轴承安装位结构，对轴体的表面粗糙度特征做了材质区分，清晰展现运动部件与固定壳体的结构边界；顶部的航空连接接头部分，完整还原了螺纹连接结构、接头内部的插针排布、接头与壳体衔接的固定压板、紧固螺丝的细节，螺纹特征采用精准的螺旋扫描生成，还原真实螺纹的牙距与牙型特征。渲染阶段采用工业产品展示常用的柔和蓝调背景，搭配45度斜向打光方案，主光源照亮编码器主体结构，辅助光源补充暗部细节，避免结构死角出现死黑区域，同时添加微弱的环境反射效果，让金属接头、铸铝壳体、黑色轴体的不同材质质感形成清晰区分：金属接头呈现亮面金属的反光特性，铸铝壳体呈现半哑光的漫反射质感，轴体呈现工程塑料或发黑处理金属的低反光质感。设计过程中充分考虑了编码器的实际使用场景，所有结构特征都服务于工业传感的功能需求：方形法兰安装结构保证设备安装的稳定性，航空接头设计保障工业环境下的电气连接可靠性，输出轴的限位结构保证扭矩传递的精准性，壳体的密封结构可适配多粉尘、轻度潮湿的工业作业环境。整个模型的装配关系完全匹配实物的装配逻辑，各部件之间的配合间隙、装配层级都做了准确还原，可用于编码器的结构展示、安装模拟、相关设备的配套装配设计等场景。
