异形弯管式流体喷嘴结构设计

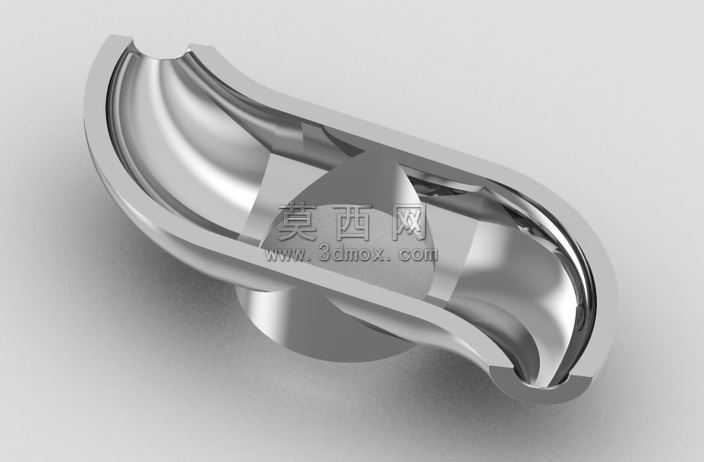

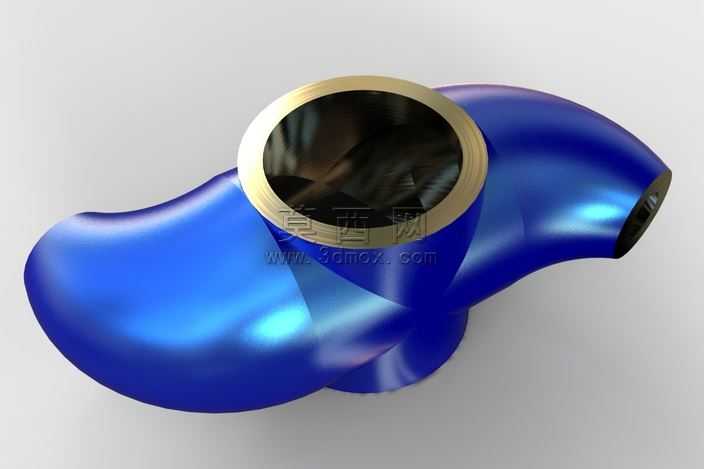

本作品为异形弯管式流体喷嘴，建模阶段采用Pro/Engineer Wildfire平台完成全参数化三维构建，首先以流体喷射的流道走向为核心基准，先绘制中心导流曲线，精准匹配双入口汇流、单出口喷射的流路走向，确保流道转弯处的曲率过渡顺滑无突变，避免流体输送过程中出现紊流、压损过大的问题。建模过程中优先完成内部流道的实体切除，再向外偏移生成壁厚结构，针对大口径入口端做了加厚的环形安装边设计，预留了管路对接的装配余量，小口径出口端做了收窄的导流口处理，保证喷射流体的束流效果。模型整体采用一体化弯管壳体结构，三个接口的同轴度、端面平面度均做了参数化约束，可根据实际工况需求快速调整入口口径、出口孔径、弯管曲率半径、壳体壁厚等核心参数，无需重新绘制基础特征。渲染阶段采用哑光工程塑料材质模拟产品样件效果，通过环境光遮蔽凸显流道接口的环形结构、弯管外表面的顺滑曲面过渡，阴影效果自然还原零件的体积感与结构层次，清晰展示各部位的衔接关系。设计过程中充分考虑流体流经汇流腔时的流向变化，将两个入口的汇入角度做了优化，避免两股流体对冲造成的能量损耗，弯管外壁采用等曲率圆弧过渡，无尖锐棱角，既降低了加工成型的难度，也减少了使用过程中应力集中的风险。模型完成后经过几何检查，无破面、重叠面、自由边等几何错误，可直接导入仿真软件开展流体动力学分析，验证不同压力工况下的喷射流量、流场分布、压损参数，也可直接导出用于3D打印样件验证、机加工生产的参考，适配风机配套、反应设备流体输送、喷淋系统喷射等多种应用场景，整体结构紧凑，流道设计符合流体力学基本原理，安装对接的结构设计兼顾了通用性与密封性要求。
