Adapteva芯片开发板三维建模设计

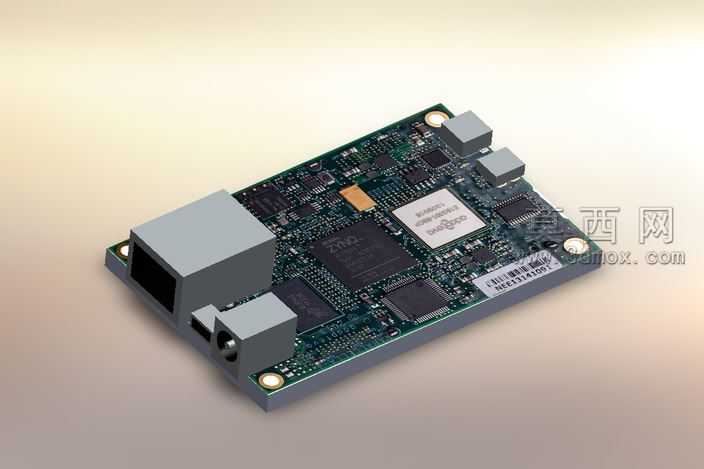

本作品为Adapteva芯片开发板的三维建模成果，建模过程以还原实体硬件的真实结构与外观细节为核心目标，首先通过对实体开发板的尺寸测绘获取精准的长宽厚参数，确定PCB基板的整体轮廓基准，在三维软件中先搭建基板的基础平面模型，预留出各类接口、固定孔位的安装位置。建模过程中对板载元件进行分层处理，首先处理核心的Adapteva主芯片，还原芯片的方形封装形态、表面丝印标识的凹凸质感，为芯片表面赋予哑光黑的塑封材质，搭配金属质感的引脚细节，还原芯片的真实视觉效果。随后依次建模板载的各类贴片电容、电阻、存储芯片等小型元件，根据元件实际的排布位置精准定位，区分不同元件的材质差异，电容元件赋予深棕陶瓷质感，电阻赋予黑色哑光质感，金属焊盘赋予亮银色金属材质，还原电路板焊接后的真实质感。针对板载的以太网接口、音频接口等外接端口，单独建模接口的金属外壳、内部插针结构，接口外壳赋予磨砂灰的金属材质，插针部分赋予亮铜色金属质感，还原接口的结构细节。PCB基板部分采用多层材质叠加处理，基板主体赋予深绿色阻焊层材质，表面还原线路走线的细微凹凸质感，预留的固定孔位建模出金属包边的圆环结构，赋予亮银色金属材质。渲染阶段采用柔和的侧上方打光方案，避免强光在电路板光滑表面形成过强反光，同时通过环境光遮蔽效果凸显板载元件的层叠立体感，让不同高度的元件形成自然的阴影层次，清晰展现电路板上元件的排布逻辑与结构关系。材质调试阶段反复调整不同元件的粗糙度、金属度参数，让塑封元件、金属接口、陶瓷电容、PCB基板的材质差异得到明确区分，避免不同元件出现质感同质化的问题。整体建模严格遵循实体硬件的比例结构，所有元件的位置、尺寸、形态都与实物保持一致，既可以作为3D打印的原型参考，也可用于电子硬件相关的展示场景，直观呈现Adapteva芯片开发板的硬件构成与外观特征，帮助观看者快速理解该开发板的硬件布局与接口配置。
