VESA标准十字型显示器壁挂安装支架

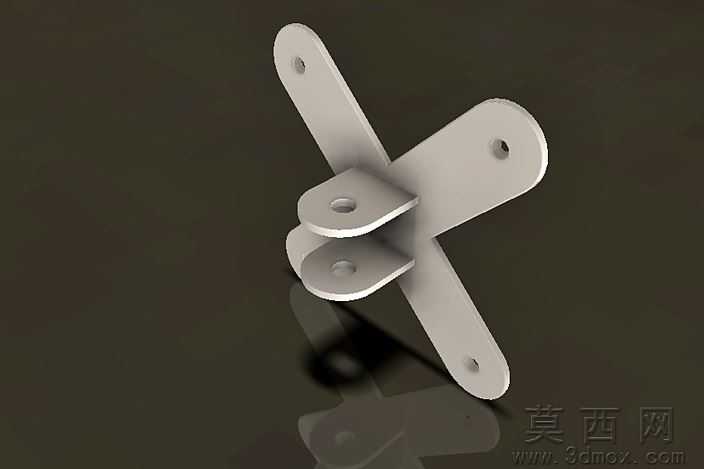

本作品为适配常规尺寸显示器的壁挂安装挂载支架，采用十字交叉的主体结构设计，整体通过三维建模软件完成全参数化构建，建模过程中严格遵循VESA安装接口75mm×75mm的行业标准尺寸，对每一处安装孔位的孔径、孔距、沉头深度都做了精准的参数约束，确保模型可直接对接生产加工的尺寸要求。模型构建阶段首先绘制十字交叉臂的二维草图，对四条支臂做等长对称约束，支臂末端做圆角过渡处理避免尖锐边角，同时在每条支臂末端预留对应规格的安装沉孔，用于和显示器背部的安装螺孔对位固定；中心连接部位采用双层凸台铰接结构，上下凸台分别预留同轴安装孔位，既保证支架与壁挂底座的连接强度，也预留了角度调节的结构空间，可满足显示器俯仰角度调整的使用需求。材质与渲染阶段，为模型赋予哑光磨砂金属材质，模拟冷轧钢板冲压成型后的表面质感，调整材质的粗糙度、金属度参数还原真实五金支架的哑光金属光泽，场景搭建采用柔和的影棚布光，通过多角度光源投射突出支架的结构轮廓与边角细节，渲染输出时开启环境光遮蔽效果，清晰呈现十字交叉部位的衔接结构与孔位细节。结构设计上充分考虑安装使用的实用性，十字支臂的宽度与厚度经过力学仿真校验，可承载对应尺寸显示器的重量避免形变，中心铰接部位的凸台高度经过合理测算，既保证连接强度也不会出现安装干涉，所有孔位均做沉头处理，安装后螺丝不会突出支架表面影响贴合度；整体结构无多余冗余设计，在满足安装固定与角度调节功能的前提下尽可能简化结构，降低冲压加工的工艺难度，同时对称式的十字结构也能保证安装后显示器的受力均匀，避免长期使用出现倾斜松动的问题。建模过程中对所有特征做了参数化关联，后续若需要适配100mm×100mm等其他规格的VESA接口，仅需调整草图内的孔距参数即可快速完成模型改版，无需重新绘制整体结构，大幅提升了模型的复用性。
