水力发电厂用小顺门主结构三维设计

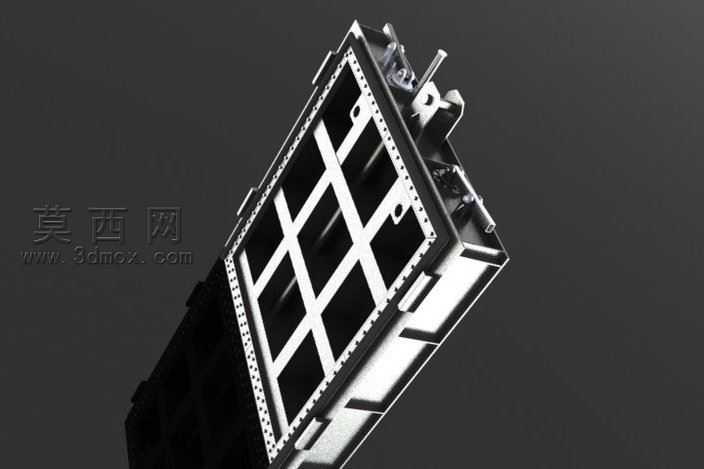

本模型采用SolidWorks完成全参数化三维建模，整体围绕水力发电厂门的核心主结构展开设计，建模过程中严格遵循水力发电场景下的结构强度、安装适配性要求，对门体的框架、格栅、连接锁止构件等所有细节进行1:1比例还原。首先在建模阶段，以门体的外框安装基准为起点，通过草图绘制精准定位外框的安装孔位、边框折边结构，采用拉伸、切除、阵列等基础特征完成外框主体的构建，外框边缘的密封安装槽、连接卡扣位均做了精细化处理，确保后续虚拟装配时能够与配套构件实现无干涉配合。门体中部的格栅结构采用井字形布局设计，建模时通过对称约束保证格栅筋条的间距均匀、受力分布合理，筋条与外框的连接位置做了圆角过渡处理，避免应力集中问题，同时格栅的镂空比例经过反复调整，既满足水力场景下的通流要求，也保证门体整体的结构刚度。门体侧边的锁止、铰接构件单独进行子装配体建模，对铰接轴的配合公差、锁舌的伸缩行程都做了参数化定义，可直接用于后续的运动仿真验证。渲染阶段采用金属哑光材质模拟门体的工业防护漆面，金属构件部分赋予不锈钢金属材质，调整材质的粗糙度、反射参数还原真实工业金属的质感，场景采用深灰色纯色背景突出模型主体，打光采用侧方主光搭配轮廓补光，清晰展现门体的结构层次、边角细节与构件之间的装配关系，渲染出的效果图能够直观呈现门体的外观形态与结构特征。设计思路上充分考虑水力发电厂的使用工况，门体整体结构兼顾防护强度与通流需求，所有连接位置的结构设计都预留了安装调整余量，模型的所有特征均保留完整建模历史，可根据实际安装尺寸、工况需求快速修改参数调整结构尺寸，适配不同规格的水力发电设施安装需求，能够直接用于结构验证、装配模拟、生产加工参考等场景。
