ANSI600规格法兰式插头阀三维设计

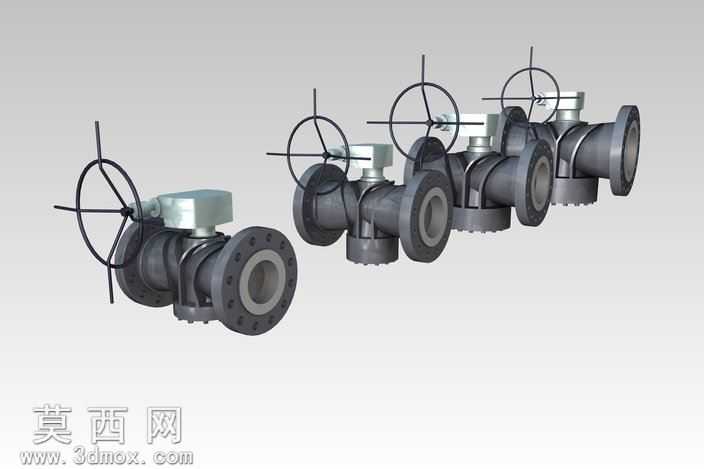

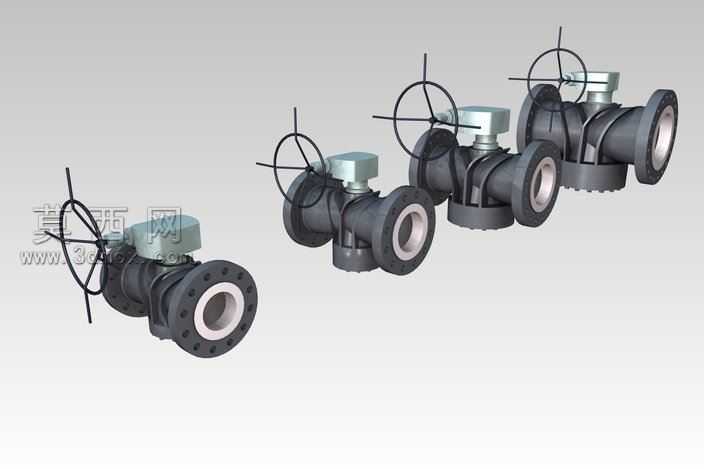

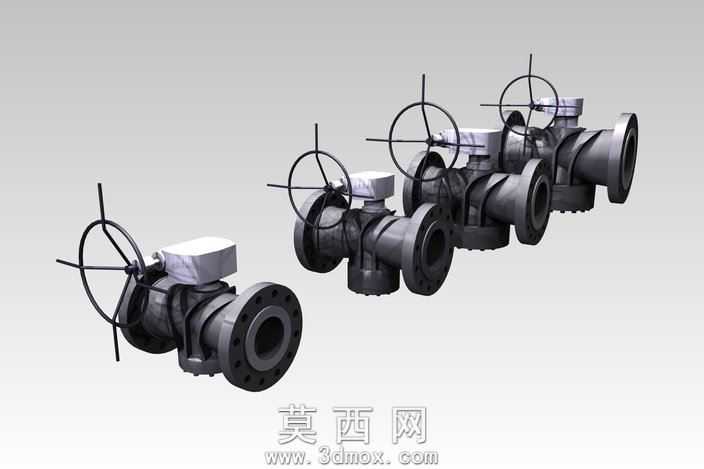

本作品为ANSI600压力等级的法兰式插头阀三维建模设计，建模过程严格遵循工业阀门设计规范，先通过二维草图绘制阀体的法兰端面轮廓、流道截面、手轮安装基座的基准线，利用旋转、拉伸、布尔运算等基础建模特征完成阀体主体的初步构建，再对法兰盘上的螺栓孔、密封槽、阀杆安装腔等细节结构进行精细化切除建模，保证各结构的尺寸公差符合ANSI Class600的压力等级要求。手轮部分采用辐条式结构建模，先绘制单根辐条的截面轮廓沿路径扫描成型，再通过圆周阵列完成整圈辐条的排布，手轮外圈做防滑滚花的纹理建模，还原真实手轮的操作触感细节。阀杆与阀芯的连接部分做了装配间隙的模拟建模，清晰展现阀杆升降带动阀芯启闭的运动逻辑，阀体与端盖的连接螺栓也做了标准化建模，还原真实阀门的装配结构。材质渲染阶段，阀体部分采用铸钢哑光黑材质，调整材质的粗糙度、金属度参数，还原铸钢件经发黑处理后的表面质感，手轮部分采用铸铁哑光材质，螺栓等标准件采用镀锌亮面金属材质，通过不同材质的区分清晰展现阀门各部件的材质差异。场景布光采用三点布光法，主光源从侧上方打亮阀体的法兰端面与手轮结构，补光弱化阀体背光面的死黑区域，轮廓光勾勒阀门的边缘轮廓，让四个不同通径规格的插头阀在渐变灰色背景上呈现出清晰的结构层次，渲染输出的效果图可以直观展现不同通径阀门的尺寸比例差异。设计过程中充分考虑了阀门的实际安装场景，法兰端面的密封面结构、螺栓孔的排布间距都严格对照ANSI B16.5法兰标准进行参数化建模，保证模型可以直接导出用于工程装配校核、产品展示演示等场景，模型的各部件都做了独立的分组命名，方便后续进行结构拆解、运动仿真等二次编辑操作，整体建模逻辑清晰，细节还原度高，能够准确反映该型插头阀的真实结构特征。
