自行车金属车架结构三维设计作品

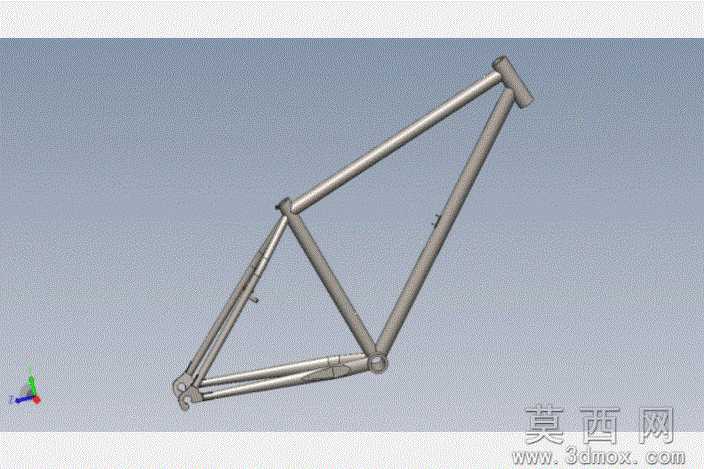

本作品为自行车车架的三维结构设计，整体采用经典钻石型车架几何构型，依托三维建模软件完成全参数化的结构搭建，建模过程中严格遵循自行车车架的力学传导逻辑，对头管、上管、下管、座管、后上叉、后下叉以及五通部位的连接节点做了精细化的结构处理，所有管材的衔接位置均做了平滑过渡处理，还原了金属管材焊接成型的结构特征。建模阶段以实体建模为核心方式，先绘制各管材的中心路径草图，通过扫描特征生成基础管材实体，再针对各连接部位做布尔合并与圆角修整，还原了金属车架的管材壁厚特征，对尾钩、碟刹安装座、走线座等细节结构做了1:1的结构还原，保证各安装位的尺寸匹配实际自行车零部件的装配标准。材质渲染阶段为车架赋予了哑光金属材质，模拟了铝合金或铬钼钢管材的表面质感，调整材质的粗糙度与金属度参数，还原金属管材轻微的漫反射效果，场景中搭配简洁的浅灰色背景，通过三点布光的渲染设置，突出车架的结构轮廓与管材的线条感，清晰展现各管段的角度比例与连接结构。设计思路上以校园项目的实践需求为核心，重点还原自行车车架的核心受力结构，验证经典钻石车架的几何合理性，建模过程中预留了前叉、轮组、座垫、把组等零部件的装配接口，可在此车架模型基础上拓展搭建完整的自行车整车模型。整体结构无多余冗余特征，各管段的长度、角度均参考常规城市自行车与山地自行车的通用尺寸设定，既保证了结构的视觉还原度，也具备后续做有限元力学分析、结构优化的基础条件，能够直观展现自行车车架的核心构造逻辑，为自行车相关的结构学习、设计验证提供精准的三维数字模型参考。
