自行车曲柄连接螺纹衬套三维设计

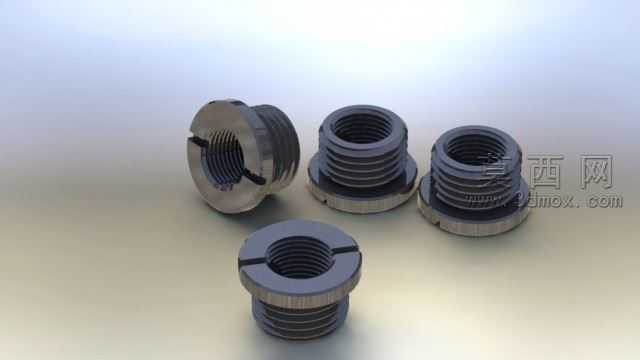

本作品为自行车曲柄配套的螺纹衬套三维模型，建模过程依托三维参数化设计软件完成，首先基于自行车曲柄与脚踏的装配尺寸需求，确定衬套的内外螺纹参数、法兰盘直径、一字开槽尺寸等核心结构尺寸，通过旋转凸台命令生成衬套的基体轮廓，精准还原外螺纹与曲柄安装孔适配、内螺纹与脚踏轴适配的双层螺纹结构，同时在衬套顶部法兰位置加工一字型开槽，匹配安装时的工具施力需求，保证装配过程的可操作性。材质设定上选用经过VB55钢硬化处理的金属材质，在渲染环节调整金属材质的粗糙度、反射率参数，还原经过硬化处理的合金钢表面略带哑光的金属质感，同时对螺纹牙型的细节进行精细化处理，保证每一圈螺纹的牙距、牙型角都符合通用自行车配件的标准参数，避免装配时出现滑牙、错位的问题。设计过程中充分考虑衬套的实际使用场景，针对自行车长期使用过程中曲柄螺纹容易磨损滑牙的痛点，将衬套设计为可替换的嵌入式结构，通过衬套的内外螺纹分别适配曲柄安装孔与脚踏轴，当螺纹出现磨损时仅需更换衬套即可修复曲柄的连接功能，大幅延长曲柄的整体使用寿命。建模阶段对衬套的法兰厚度、螺纹啮合长度进行反复校核，保证衬套嵌入曲柄后能够承受骑行过程中产生的交变载荷，避免出现衬套断裂、螺纹脱开的安全隐患。渲染阶段采用柔和的影棚布光，从多个角度打光突出金属零件的轮廓细节与螺纹结构特征，清晰展示衬套的一字开槽、法兰挡边、内外螺纹等核心结构，让观看者能够直观了解零件的外形特征与装配逻辑，同时通过多视角的排布展示不同角度的零件形态，完整呈现衬套的整体结构与细节设计，确保模型既符合实际生产的尺寸精度要求，也能清晰传递设计的功能逻辑与结构特点，为自行车曲柄的维修替换、配件生产提供精准的三维参考依据。
