便携翻盖式熔融熔炼罐体结构设计

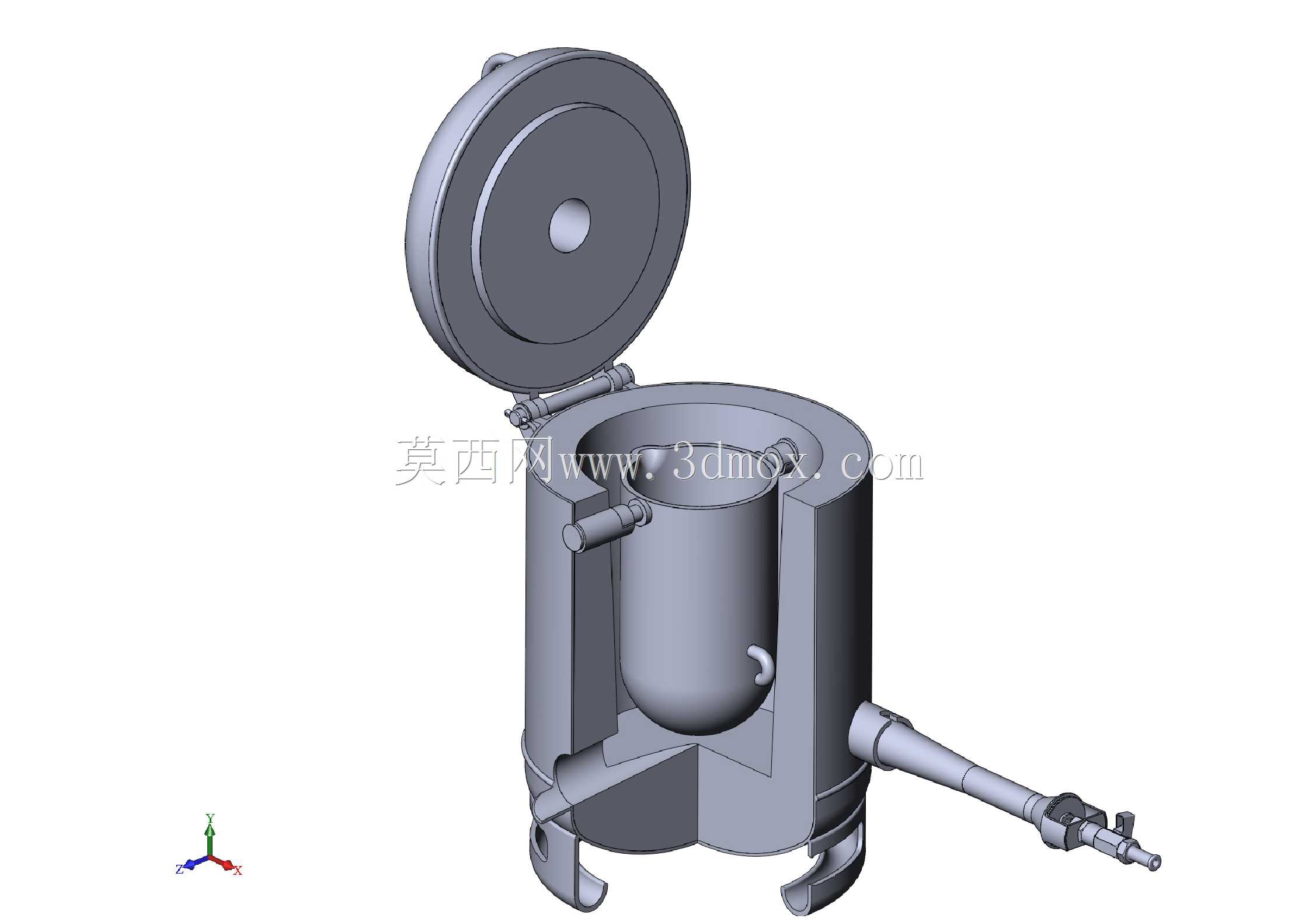

　　在小型贵金属加工、实验室小批量合金制备、首饰加工打样这类场景里，经常会遇到单次投料量小、作业场地不固定、需要频繁转移熔融物料的需求，常规固定式大型熔炼炉不仅占用场地，每次开炉的预热能耗也会拉高小批量作业的成本，这类带翻盖密封结构的便携熔融罐体，就是针对这类小体量熔融作业场景开发的专用承载容器。从实际作业逻辑来看，这类罐体首先要解决的是熔融状态下高温物料的承载安全问题，内层采用圆弧过渡的坩埚式容腔，没有直角积料死角，倒料时可以顺着腔壁弧线完全排空残留，不会出现熔融金属挂壁冷却后堵塞腔体的问题，容腔外侧设置的双层夹套结构，既可以填充保温材料减少热量散失，降低作业过程中的能耗，也能隔绝内层高温，避免罐体外壳温度过高烫伤操作人员。

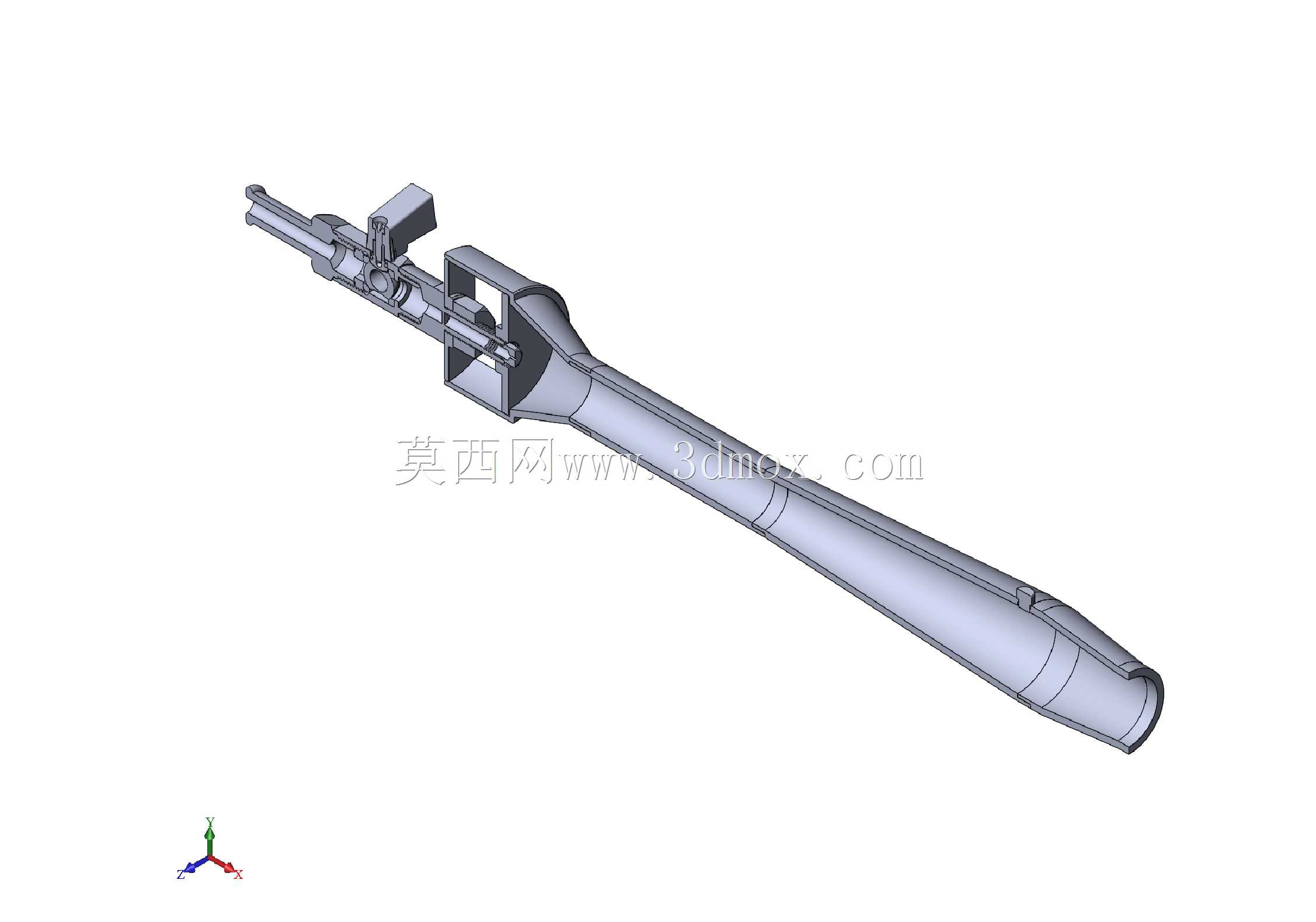

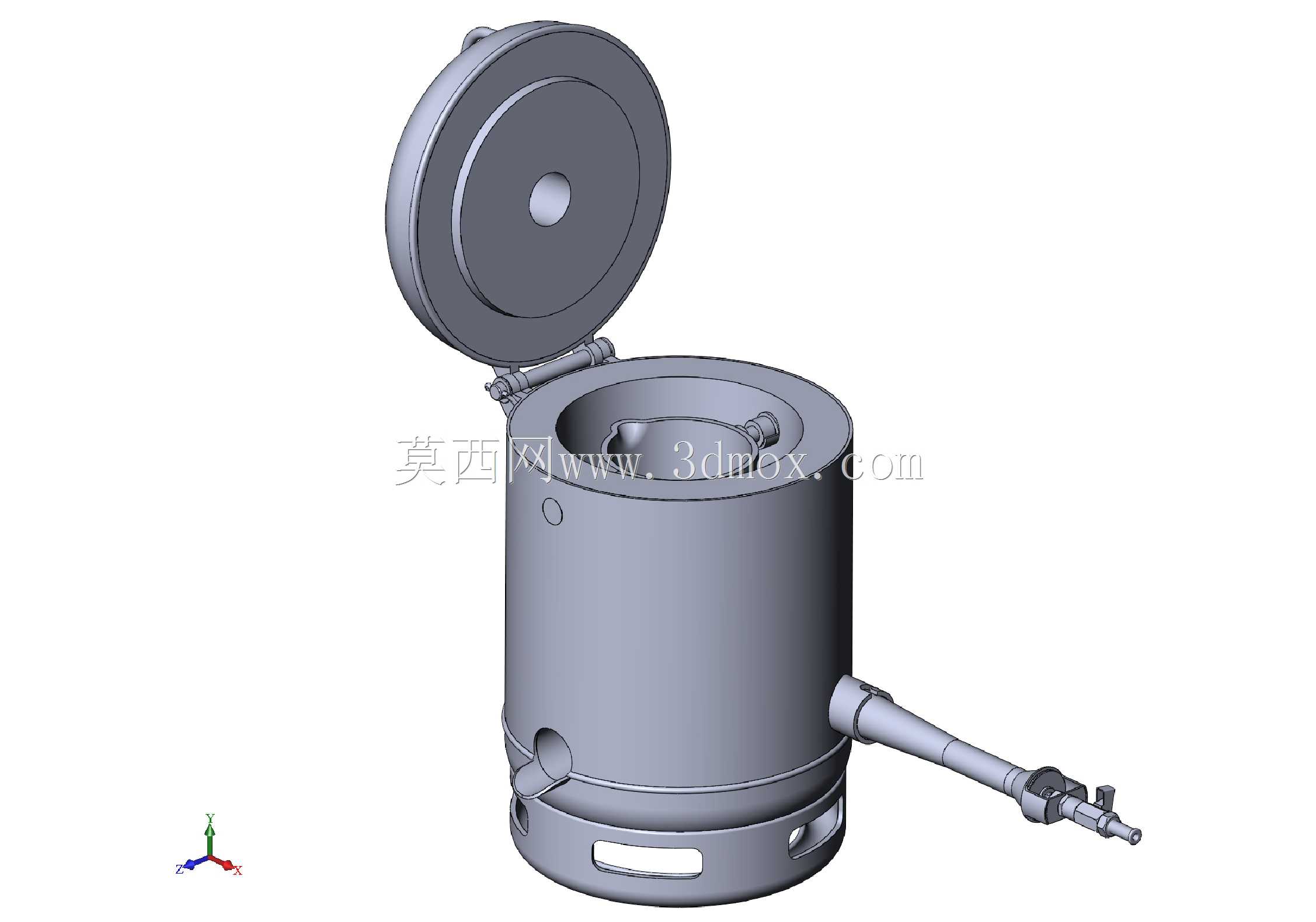

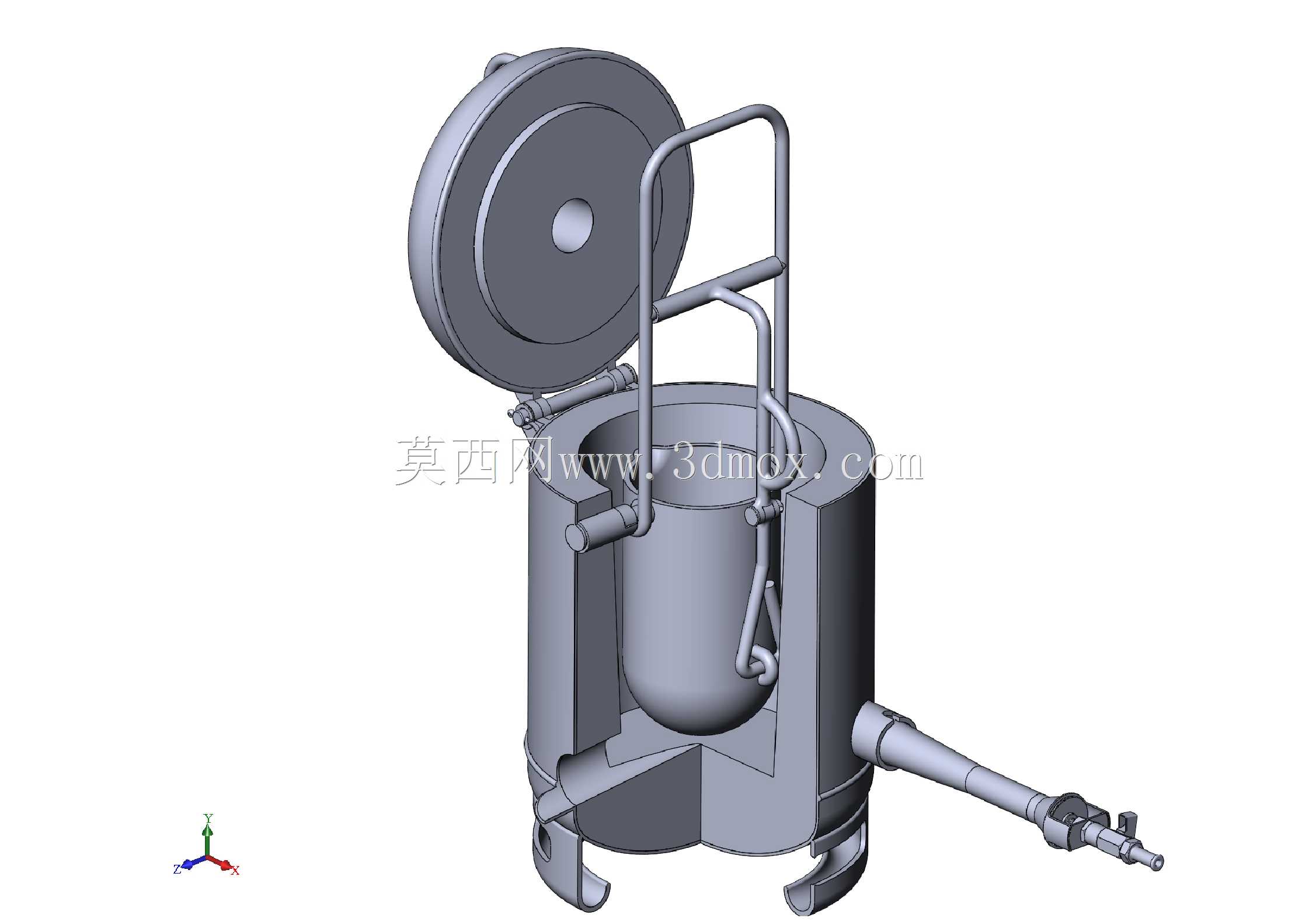

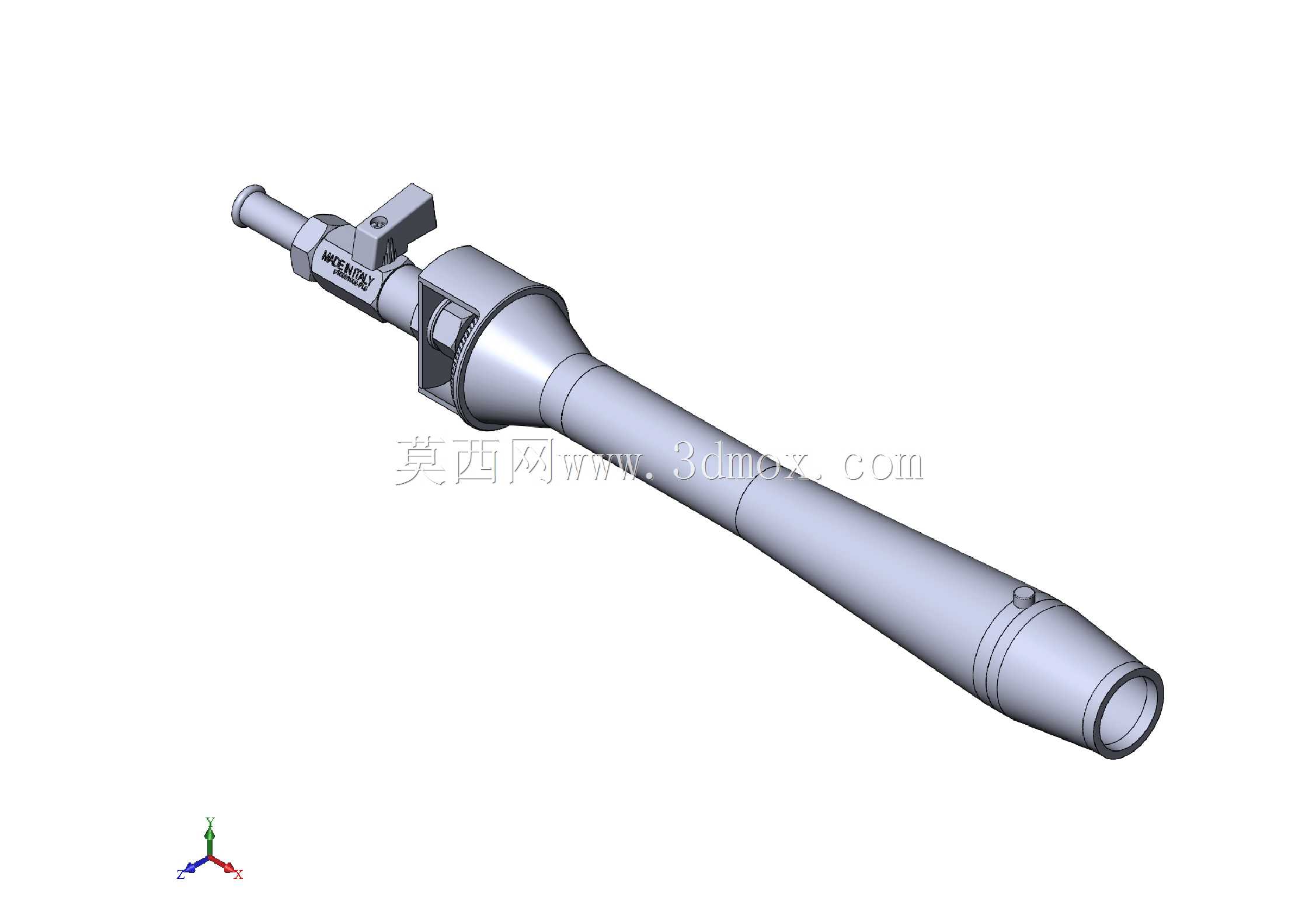

　　顶部的翻盖结构采用铰接式连接，配合侧边的卡扣锁止结构，闭合后可以实现腔体的半密封效果，既能够减少熔炼过程中热量从顶部溢散，也可以阻挡熔炼过程中可能出现的物料飞溅，提升作业安全性，翻盖内侧预留的密封件安装槽，可以根据熔炼物料的特性搭配不同耐温等级的密封垫，适配低熔点合金、焊料、工艺蜡料等不同物料的熔融作业需求。罐体侧面设置的弯折式金属提手，采用圆钢弯制成型，握持位置做了加宽处理，同时提手和罐体连接的位置设置了隔热衬垫，即使罐体内部处于高温作业状态，提手位置的温度也能保持在安全握持范围内，方便操作人员短距离转移整个罐体。罐体侧下方延伸出的导流管结构，末端搭配可控的出料阀，倾倒物料时不需要完全掀开上盖，

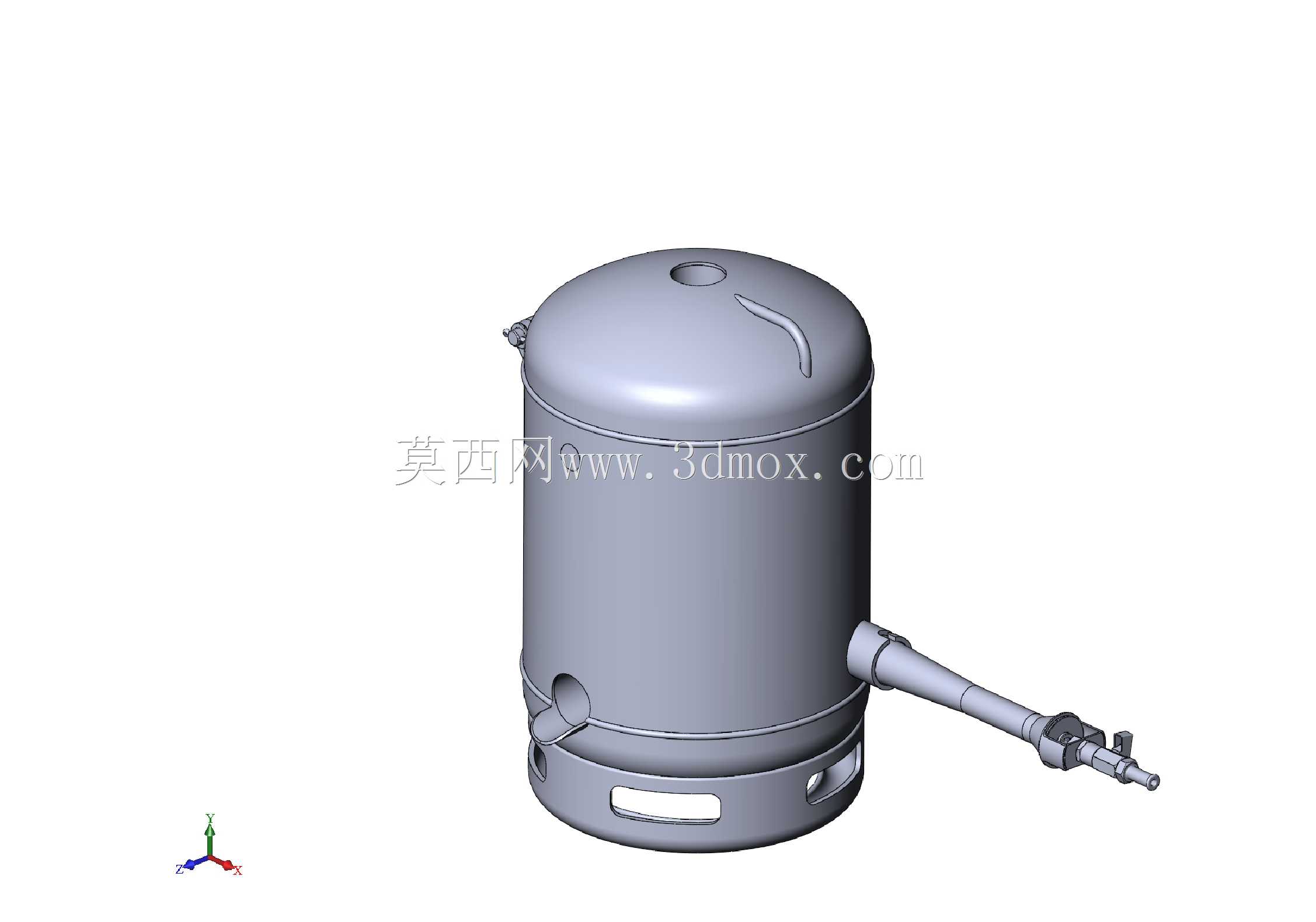

　　只需要操作阀门就可以控制熔融物料的流出速度，配合导流管的细长结构，可以精准将熔融物料注入小型模具腔体内，减少物料洒漏造成的浪费，也避免高温物料飞溅带来的安全隐患。从安装边界来看，这类罐体整体为立式圆柱结构，底部设置了三个均匀分布的支撑脚，放置时不需要额外的固定支架，直接放在平整的工作台面就可以保持稳定，支撑脚的高度预留了加热装置的安装空间，可以直接在罐体底部放置小型感应加热圈或者火焰加热喷头，不需要额外改造加热结构。设计过程中需要重点考量不同位置的耐温性能差异，直接接触熔融物料的内层腔体要选用耐温匹配的材质，根据熔炼物料的最高温度选择对应的不锈钢或者耐热合金材质，避免长期高温作业出现腔体变形；

　　外层夹套和提手部分则可以选用常规结构钢材，在保证结构强度的前提下控制整体重量，让单人可以轻松完成转移、倒料操作。铰接位置的销轴要采用耐温耐磨的材质，避免长期高温开合出现销轴卡滞、磨损间隙过大的问题，翻盖和腔体的配合面要做精加工处理，保证闭合后的贴合度，减少热量流失。导流管和罐体的连接位置要做圆弧过渡焊接，焊接完成后做内表面打磨处理，避免物料在连接位置残留堆积，阀门的密封件要选用和熔炼物料相容的耐温材质，防止高温下密封件失效出现漏料问题。实际作业过程中，这类罐体可以搭配不同容量的内衬坩埚使用，图中结构适配50升主容腔加5升辅助容腔的配置，既可以完成常规批量的熔融作业，也可以用小容腔完成小剂量特殊配方物料的熔炼，不需要更换整个罐体，提升设备的适配性。日常维护时，只需要在每次作业完成后趁腔体余温清理内壁残留的物料，定期检查铰接部位的润滑情况和阀门的密封性能，就可以保证设备长期稳定运行，相比大型固定式熔炼设备，这类便携罐体的投入成本更低，场地适应性更强，非常适合小型加工坊、实验室、户外维修作业这类场景使用。
