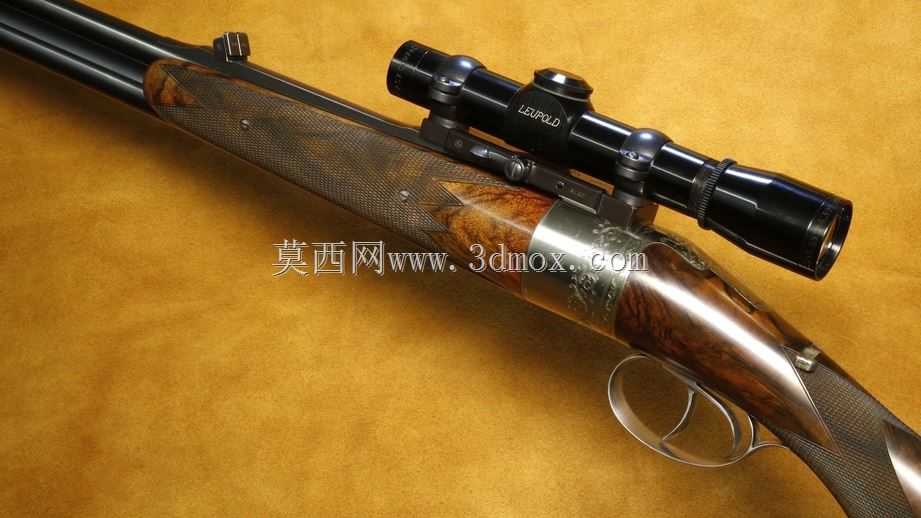

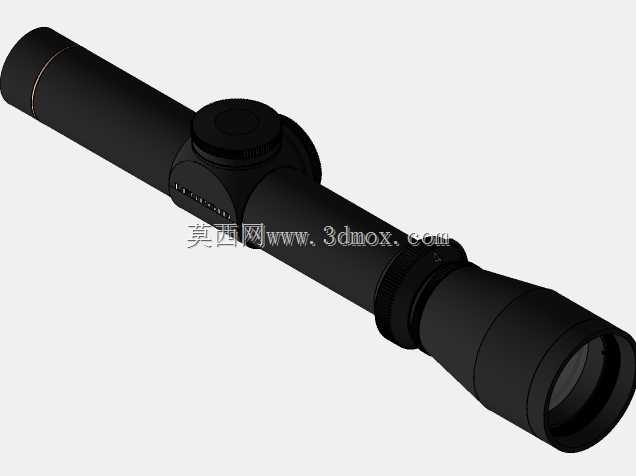

VX-i-1-4x20mm光学瞄准镜结构设计

　　这款VX-i-1-4x20mm规格的光学瞄准装置，主要适配中小口径民用狩猎枪械、运动竞赛气枪以及战术训练用枪械，在户外狩猎场景中可帮助使用者在100米内的近中距离快速锁定移动猎物，在竞技射击赛事里能为选手提供清晰的分划参照提升射击精度，在日常战术训练场景中可辅助使用者完成快速瞄准、动态目标追踪等训练科目。从功能特性来看，该瞄具支持1倍到4倍的连续变倍调节，1倍档位下可实现双眼睁开快速瞄准，适配近距离突发目标的快速捕捉需求，4倍档位下可对中距离目标进行细节观察与精准瞄准，20mm口径的物镜设计在保证通光量满足日间使用需求的同时，控制了整体的重量与外廓尺寸，不会给枪械带来过多的额外负载。镜身侧面设置的调节旋钮可完成弹道高低、

　　风偏的校准调节，旋钮带有清晰的档位咔哒感，每档调节量对应常规射击距离下的弹道修正量，无需额外工具即可徒手完成校准操作，目镜端带有视度调节环，可适配不同视力情况的使用者，无需佩戴眼镜也能获得清晰的分划与目标成像。在设计思路上，整体采用同轴镜筒结构，将变倍镜组、分划板、物镜组、目镜组沿光轴依次排布在主镜筒内部，保证光学元件的同轴度，避免出现成像偏移、视差过大的问题。镜身外部的调节塔采用密封式结构，配合镜筒连接处的密封圈设计，可满足日常户外使用时的防淋雨、防灰尘侵入需求，避免内部光学元件受潮发霉或者进入灰尘影响成像质量。镜身下方的安装卡座采用标准皮卡汀尼导轨适配结构，卡座的定位凸台尺寸符合通用战术导轨的槽宽标准，

　　可直接安装在带有标准皮卡汀尼导轨的枪械护木或者机匣顶部，安装时通过锁紧螺钉即可完成固定，锁紧后不会出现射击过程中的移位问题。从外形尺寸与安装边界来看，主镜筒整体长度控制在280mm左右，物镜端最大直径为30mm，目镜端直径为26mm，安装卡座底部到镜筒轴线的高度为38mm，安装后镜身顶部不会过高遮挡常规机械瞄具的瞄准线，可在必要时与机械瞄具配合使用。镜身的变倍环设置在目镜前方位置，表面带有防滑滚花，使用者在据枪状态下可伸手直接转动变倍环完成倍率切换，无需改变据枪姿势。镜身表面采用哑光黑色氧化处理，不会在户外使用时产生反光暴露使用者位置，同时氧化层可提升镜身的耐磨性能，避免日常携带、安装过程中出现划痕掉漆的问题。在结构细节上，

　　镜筒内部的分划板采用金属边框固定，可承受常规枪械射击时的后坐力冲击，不会出现分划板移位、断裂的问题，调节机构的传动齿轮采用消间隙设计，调节过程中不会出现空程，保证弹道修正的精度。安装卡座的锁紧螺钉采用内六角结构，可使用通用内六角扳手完成锁紧操作，锁紧力足够应对常规口径枪械的后坐力，连续射击后也不会出现瞄具松动偏移的情况。目镜端的眼罩采用软质橡胶材质，据枪瞄准的时候可贴合眼部周围，避免外部杂光从目镜边缘进入影响观察，同时在枪械后坐时可起到缓冲作用，避免眼部磕碰镜身受伤。
